轴承座的半剖视图优化技巧
【摘要】：任务描述创建轴承座的半剖视图，如图5-3-1所示。图5-3-1轴承座任务实施在任务之中，轴承座由底板、顶板、圆柱筒和半圆凸台组成。工件主视图和俯视图均采用半剖视图。图5-3-8设置比例步骤3设置剖视图。步骤3调整轴线位置。
任务描述

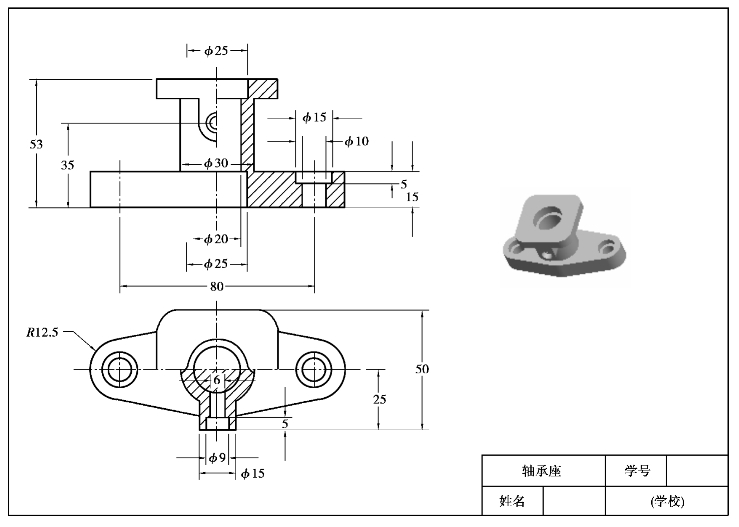

创建轴承座的半剖视图，如图5-3-1所示。
图5-3-1 轴承座
任务实施
在任务之中，轴承座由底板、顶板、圆柱筒和半圆凸台组成。底板上左右两侧分别有一个台阶孔；顶板倒圆角并有通孔；半圆凸台中有一个台阶孔。该工件内部特征结构复杂，外部特征结构也比较复杂，倘若采用全剖视图则不能将工件内外结构表达清晰。此时需要采取新的表达方式，以工件的对称中心为界，一半画出视图，一半画出剖视图，则可以把内外结构都表达出来，这种表达方式称为半剖视图。工件主视图和俯视图均采用半剖视图。
一、创建主视图“A截面”
主视图A截面的创建方法在任务二中进行了详细讲解，在此不详述。
二、创建俯视图“B截面”
在俯视图之中，采用半剖视图是为了能够将半圆凸台和顶板特征表达清晰，因而在创建截面时，需要将截面穿过半圆凸台的中心孔。在该截面创建之前，先将截面的辅助面创建好然后再选取该辅助面作为截面。其创建方法如下所述。
1.创建辅助平面
步骤1 启动平面。打开源文件“5-3.prt”，在“基准平面”工具栏中，单击“平面”
。

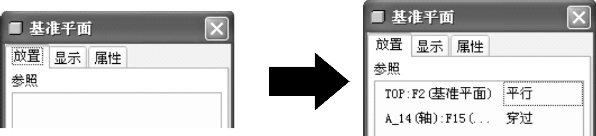

步骤2 创建辅助平面。如图5-3-2所示，在弹出的基准平面菜单中，系统默认为“放置”选项卡。单击“TOP”面，放置方式为平行。与此同时按住“Ctrl”键，单击“半圆头的中心轴线”，放置位置为穿过。单击“确定”即可。
图5-3-2 设置基准平面
2.创建“B截面”

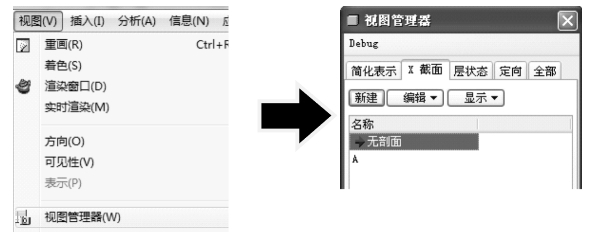

步骤1 启动“X截面”。在“视图”菜单栏中，启动“视图管理器”。在“视图管理器”中选择“X截面”选项卡，如图5-3-3所示。
图5-3-3 启动“X截面”
在打开的“X截面”中，此时显示已创建好的截面“A”，用户还需要创建截面“B”。
步骤2 创建剖面。在“X截面”中，单击“新建”剖面，然后输入截面名字“B”，回车确定，如图5-3-4所示。
步骤3 选择剖面。在输入“X截面”名称后，弹出“菜单管理器”如图5-3-5所示。选择辅助平面“DTM1”平面，接着又弹出“菜单管理器”，选择完成即可。
三、新建进入工程图模块
支撑座的剖视图工程图模块的新建方法和“任务一”中的创建方法一致，在此不再赘述。创建工程图模块名称为“5-3-1”，同时将配置文件进行修改，并将长度单位由英寸改为毫米。
图5-3-4 新建“B截面”
图5-3-5 选择剖面
四、创建视图
图5-3-6 添加模型
1.添加工程图模型
在绘制工程图之前，需要将零件模型和工程图之间产生关联，系统才可以生成指定模型的工程图。
步骤 单击“添加模型”命令
，在弹出的“菜单管理器”中，单击“添加模型”，然后找到模型“5-3.prt”打开即可，如图5-3-6所示。
2.创建主视图
主视图采用全剖视图将工件内部复杂的结构形体特征表达，其创建方法如下所述。
步骤1 创建一般视图。单击“创建一般视图”命令

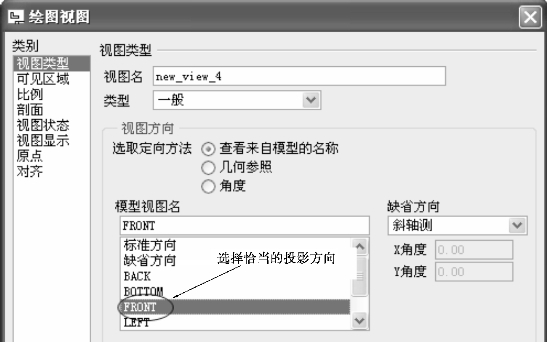

，单击绘图区域适当位置放置，在弹出的“绘图视图”对话框中，如图5-3-7所示，在“视图类型”对话框中，选择恰当的投影视图后，单击应用可以观察到该投影视图是否合适。
图5-3-7 选择投影方向
注意：不同的绘图人员在绘制三维实体时采用的视图方向有可能不同，因而在工程图中视图方向的选择也有所不同。需要多单击几次视图投影角度应用后寻找出最合适的投影角度。
步骤2 在“比例”对话框中，点选“定制比例”，然后输入比例为“1”，如图5-3-8所示。
图5-3-8 设置比例
步骤3 设置剖视图。如图5-3-9所示，在“剖面”对话框中，单击“2D截面”，然后单击名称项目的下拉菜单“A”截面，在“剖切区域”选择“一半”，“参照”选择“RIGHT：F1（基准平面）”。
图5-3-9 设置剖面

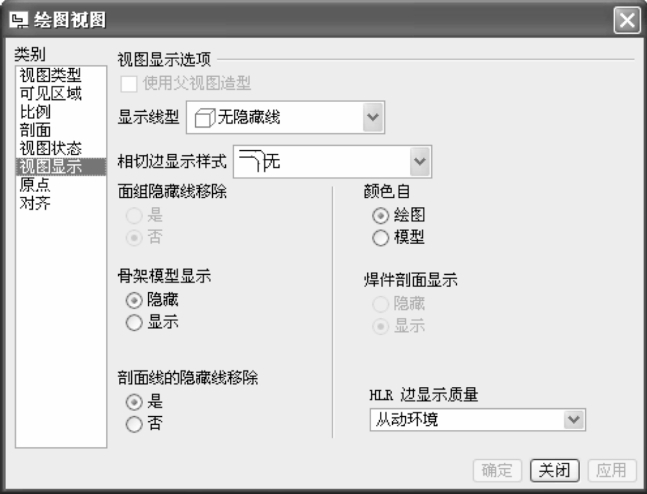

步骤4 在“绘图视图”对话框中，如图5-3-10所示“视图显示”对话框中，“显示线型”选择“无隐藏线”，“相切边显示样式”选择“无”。
图5-3-10 视图显示
此时创建的主视图效果如图5-3-11所示，多了“比例”和“剖面”符号。接下来用户需要将多余的部分删除。
图5-3-11 主视图效果
步骤5 删除多余部分。将操作栏切换到“
”之中，然后单击“比例、剖面”，使用键盘上“Delete”键删除即可，如图5-3-12所示。
3.创建俯视图
步骤1 创建俯视图。如图5-3-13所示，长按主视图，在弹出的对话框中单击“插入普通视图”，选择主视图下方合适的位置，单击即可放置俯视图。完成效果如图5-3-14所示。
图5-3-12 删除多余部分
步骤2 启动属性。长按俯视图，在弹出的对话框中单击“属性”，如图5-3-15所示。
图5-3-13 插入视图1
图5-3-14 插入视图2
图5-3-15 设置属性

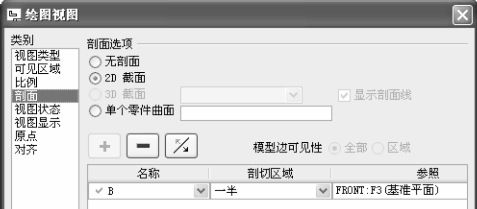

步骤3 设置剖视图。如图5-3-16所示，在“剖面”对话框中，单击“2D截面”，然后单击名称项目的下拉菜单“B”截面，“剖切区域”选择“一半”，“参照”选择“FRONT：F3（基准平面）”。
步骤4 “绘图视图”对话框如图5-3-17所示，在“视图显示”对话框中，“显示线型”选择“无隐藏线”，“相切边显示样式”选择“无”。单击“确定”，完成后如图5-3-18所示。
图5-3-16 选择剖面
图5-3-17 视图显示

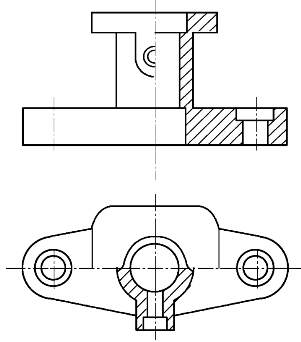

图5-3-18 半剖效果
4.绘制对称中心线
在半剖视图中，需要使用对称中心线将剖视图和视图分开。其创建方法如下所述。
步骤1 启动轴显示。单击“注释”
菜单栏中的“显示模型注释”

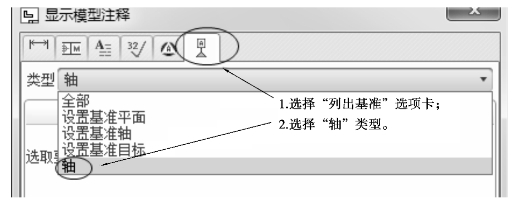

命令。弹出的“显示模型注释”菜单管理器如图5-3-19所示，然后选择“列出基准”选项卡。在“类型”中选择“轴”。
图5-3-19 启动“轴显示”
加油站：
注释类型选项卡含义如下所述。
列出模型尺寸。
列出几何公差。
列出注解。
列出表面光洁度。
列出符号。
列出基准。
步骤2 选择轴线。如图5-3-20所示，分别选择主视图和俯视图中所需显示的中心轴线和对称中心线。在显示模型注释菜单栏中，选择“应用”，单击“确定”即可。
步骤3 调整轴线位置。分别单击所需调整的轴线，拖动即可对其进行拉长或者拉短。完成效果如图5-3-21所示。
图5-3-20 选择轴线
图5-3-21 调整完毕
在本任务中，主视图和俯视图就可将工件特征表达清晰，因而可以不创建左视图。
五、创建标题栏
标题栏的创建方法在“任务一”中已进行了详细讲解，现只需将工程图名称改为“支撑座的剖视图”，其余部分不作改变。在此不再赘述。
六、工程图尺寸标注
在本任务中，除了几个对称标注之外，其余的标注和前面的任务中尺寸的标注方法一致，接下来重点讲解对称标注，其他的标注方法在此不再赘述。以φ25为例创建对称标注方法如下所述。
步骤1 尺寸标注：单击尺寸标注的“线性标注”
，单击右侧投影线，然后单击对称中心线，再次单击右侧投影线。双击鼠标在合适位置放置尺寸，如图5-3-22所示。

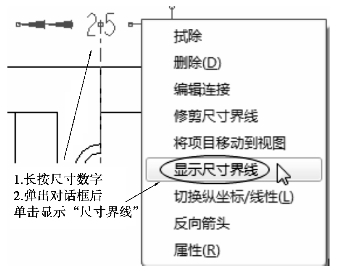

步骤2 调整尺寸界线。长按尺寸数字，然后在弹出的对话框中单击“显示尺寸界线”，如图5-3-23所示。
图5-3-22 对称尺寸标注
图5-3-23 显示尺寸界限
步骤3 修改尺寸数字为“φ25”。单击所需修改的尺寸，并且长按3 s左右，在弹出的对话框中单击“属性”。在“显示”栏中，单击“前缀”文本框，然后再单击“文本符号”，在弹出的“文本符号”菜单栏中选择“φ”，单击“确定”即可。此时“φ25”创建完毕，如图5-3-24所示。
图5-3-24 添加前缀
步骤4 调整尺寸位置。按住尺寸，拖动到合适的位置放置，效果如图5-3-25所示。
图5-3-25 调整尺寸位置
至此，本工程图创建完毕。
任务拓展
在剖视图中，除了全剖视图、半剖视图以外还有阶梯剖视图。阶梯剖视图主要用来表达几个在不同剖切面上的特征。

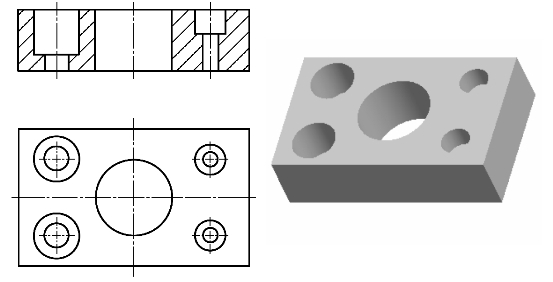

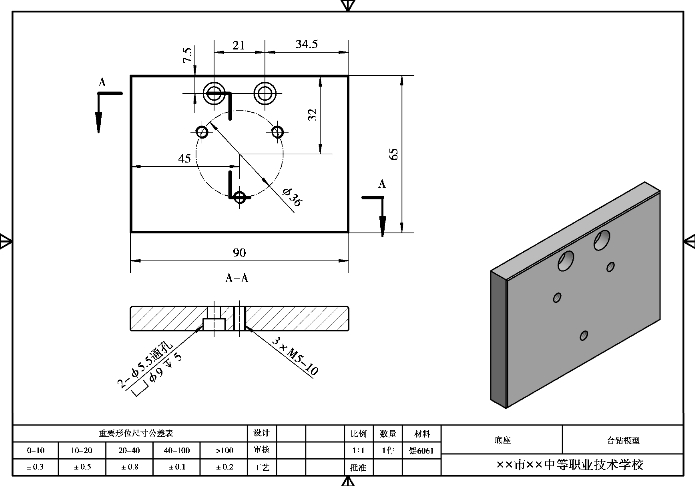

如图5-3-26所示为例，在平台上有4个孔，但是左边两个阶梯孔和右边两个阶梯孔特征完全不一样，在此用户采用阶梯剖视图将它们内部特征表达清晰。俯视图的创建方法略去，现只讲述主视图的阶梯剖的创建，具体创建方法如下所述。
图5-3-26 平台

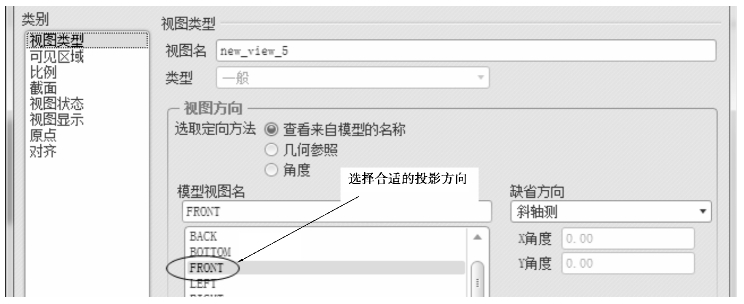

步骤1 长按俯视图，在弹出的对话框中单击“插入投影视图”，选择主视图下方合适的位置，单击即可放置俯视图，如图5-3-27所示。
图5-3-27 选择投影方向
步骤2 设定截面，“截面”设为“2D剖面”。然后新建剖面，如图5-3-28所示。
图5-3-28 设置截面

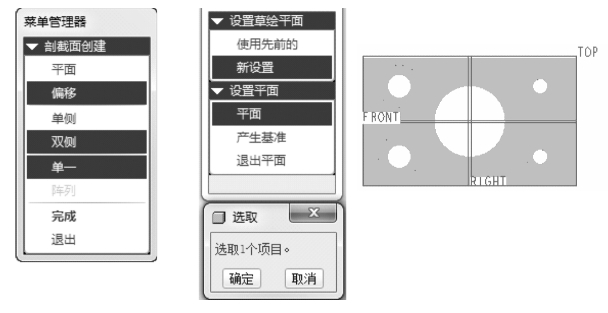

步骤3 新建剖面。在单击新建剖面后，弹出“剖截面”菜单栏如图5-3-29所示，在菜单栏中，依次选择“偏移”“双侧”“单一”后单击“完成”，再输入剖切面名称为“A”，单击“确定”后弹出“设置草绘平面”菜单栏。此时选取“TOP”面，其余缺省设置即可。

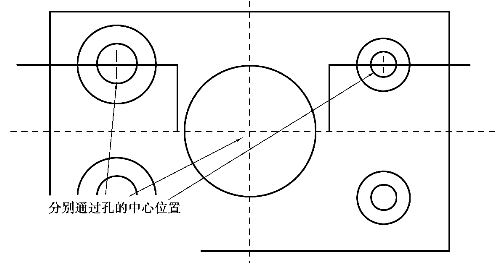

步骤4 绘制剖切面位置。如图5-3-30所示，在“TOP”面上草绘出3个阶梯剖的直线，这3条直线分别通过3个孔的中心位置，单击“完成”退出草绘。

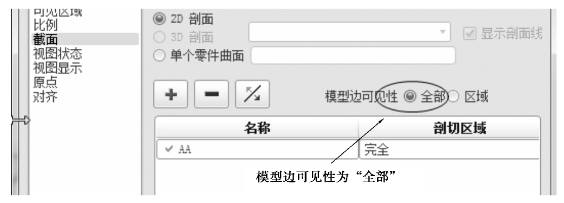

步骤5 选择可见性。如图5-3-31所示，在截面中，设置“模型边可见性”为“全部”，单击“确定”。
至此，阶梯剖创建完毕，尺寸标注等其他部分参照前面的任务，在此不一一讲解。
图5-3-29 偏移平面
图5-3-30 选择孔的中心位置
图5-3-31 设置“模型边可见性”
拓展练习
1.根据图5-3-32所示的三视图创建模型，然后将该模型的三视图绘制完毕。
2.根据图5-3-33所示的三视图创建模型，然后将该模型的三视图绘制完毕。
3.根据图5-3-34所示的三视图创建模型，然后将该模型的三视图绘制完毕。
4.根据图5-3-35所示的三视图创建模型，然后将该模型的三视图绘制完毕。

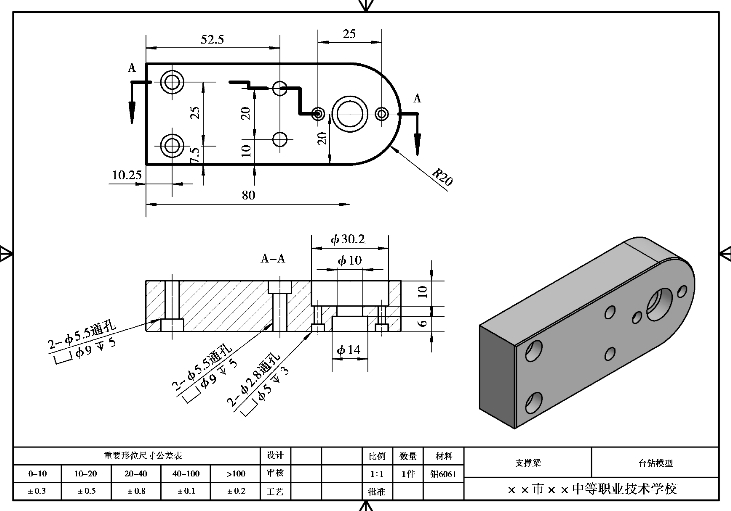

图5-3-32 支撑架

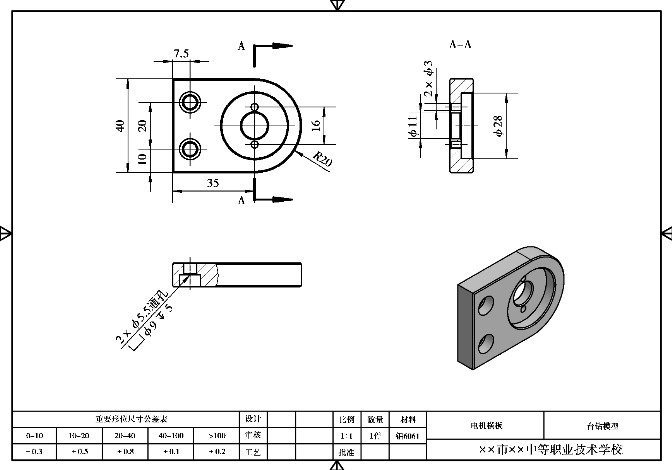

图3-3-33 电机横板
图5-3-34 轴承辅板
图5-3-35 底座
