如何绘制支撑座的全剖视图？

任务描述

创建支撑座的全剖视图，如图5-2-1所示。

图5-2-1　支撑座

任务实施

一、创建“X截面”

在本任务中，支撑座由底板和圆柱筒组成，底板上左右两侧分别有一个台阶孔。相对而言，本工件内部结构复杂，外部结构简单。如果采用普通视图表达这些特征，将会出现内部结构虚线太多，不能完全将工件内部结构表达清楚。而此时，如果用户采用全剖视图则能将工件内部复杂的结构特征表达清楚，故而主视图可采用全剖视图来表达形体特征。

在创建剖视图之前，需要在模型中创建一个“X截面”。所谓“X截面”即是用来剖切视图的剖切面，其创建方法如下所述。

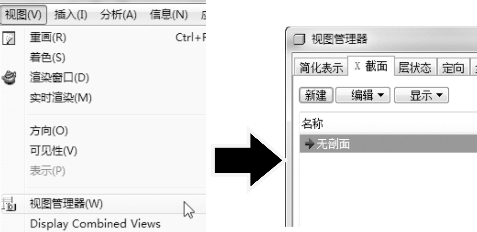

步骤1　启动“X截面”。打开源文件“5-2.prt”。如图5-2-2所示，在“视图”菜单栏中启动“视图管理器”，并在“视图管理器”中选择“X截面”选项卡。

图5-2-2　启动“X截面”

在打开的“X截面”之中，此时显示为“无剖面”，接下来需要用户创建剖面。

步骤2　创建剖面。在“X截面”中，单击“新建”，然后输入剖面名字“A”，按回车确定，如图5-2-3所示。

图5-2-3　创建剖面

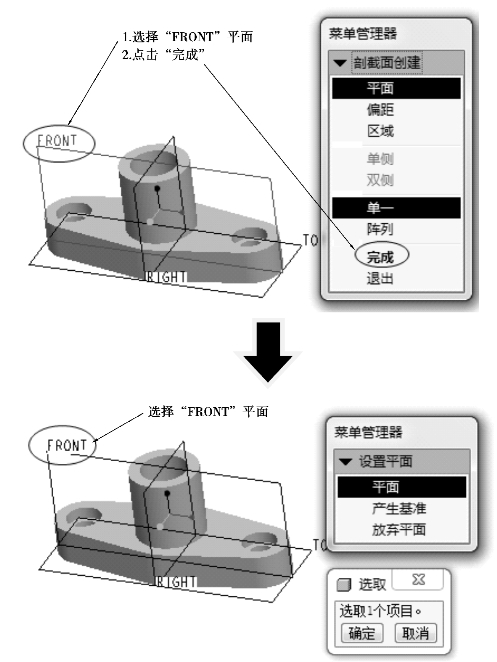

步骤3　选择剖面。在输入“X截面”名称后，弹出“菜单管理器”，如图5-2-4所示。在“剖切面创建”选项中选择剖切面“FRONT”平面，接着又弹出“菜单管理器”，在“设置平面”选项中选择剖切面“FRONT”平面即可。

创建完截面后，如果后续设计不需要该截面，或者创建错误，则可对该截面进行编辑。

步骤4　编辑剖面。在“视图管理器”菜单中，选择“A”截面，然后单击“编辑”下拉菜单中的“移除”即可。

将“X截面”创建完毕后，在实体视图和投影视图中都会显示剖面，这样的显示方式方便了在以后的视图中绘制相关剖面图形。

二、新建进入工程图模块

支撑座的剖视图工程图模块的新建方法和“任务一”中的创建方法一致，在此不再赘述。创建工程图模块名称为“5-2-1”，同时将配置文件进行修改，将长度单位由英寸改为毫米。

图5-2-4　选择剖面

图5-2-5　编辑剖面

图5-2-6　添加模型

三、创建视图

1.添加工程图模型

在绘制工程图之前，需要将零件模型和工程图之间产生关联，系统才可以生成指定模型的工程图。

步骤　单击“添加模型”命令，在弹出的“菜单管理器”中（图5-2-6），单击“添加模型”，然后找到模型“5-2.prt”，打开即可。2.创建主视图

主视图采用全剖视图将工件内部复杂的结构形体特征表达，其创建方法如下所述。

步骤1　创建一般视图。单击“创建一般视图”命令，单击绘图区域适当位置放置，在弹出的“绘图视图”对话框中，如图5-2-7所示，在“视图类型”对话框中，选择好恰当的投影视图后，单击应用可以观察到该投影视图是否合适。

注意：不同的绘图人员在绘制三维实体时采用的视图方向有可能不同，因而在工程图中视图方向的选择也有所不同。需要多单击几次视图投影角度应用后寻找出最合适的投影角度。

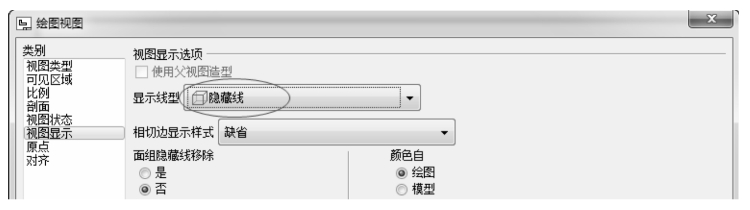

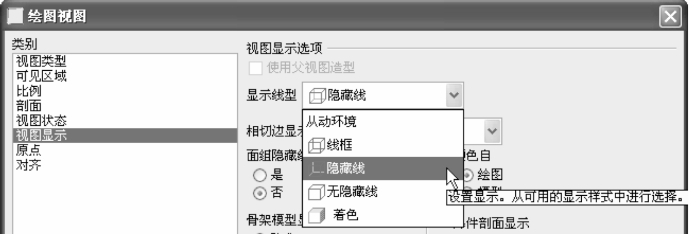

步骤2　“绘图视图”对话框如图5-2-8所示，在“视图显示”对话框中“显示线型”选择为“隐藏线”。

步骤3　在“比例”对话框中，单击“定制比例”，然后输入比例为“1”，如图5-2-9所示。

步骤4　设置剖视图。如图5-2-10所示，在“剖面”对话框中，单击“2D截面”，然后单击名称项目的下拉菜单“A”截面，将“剖切区域”选择为“完全”，单击“确定”即可。

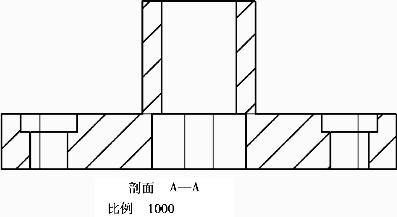

此时创建的主视图效果如图5-2-11所示，通过对比可以发现多了“比例”和“剖面”符号。接下来需将多余的部分删除。

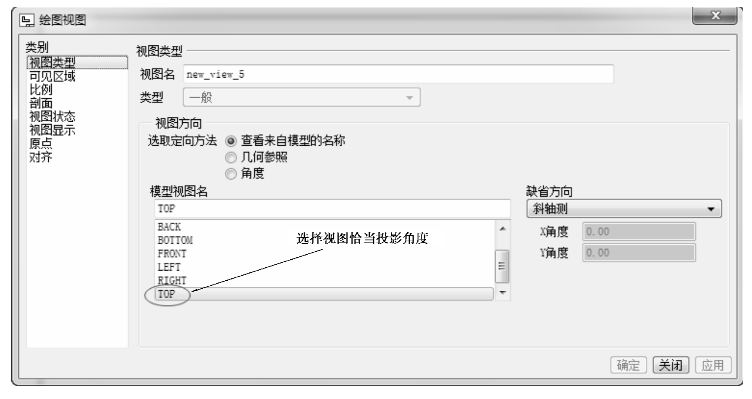

图5-2-7　设置视图类型

图5-2-8　视图显示

图5-2-9　定制比例

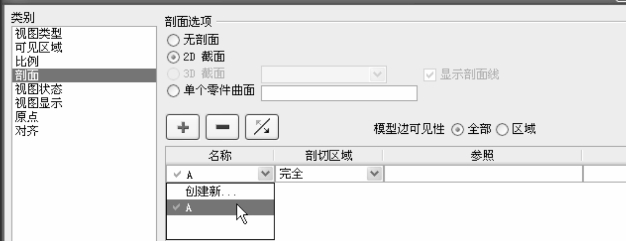

图5-2-10　选择剖面

图5-2-11　全剖效果

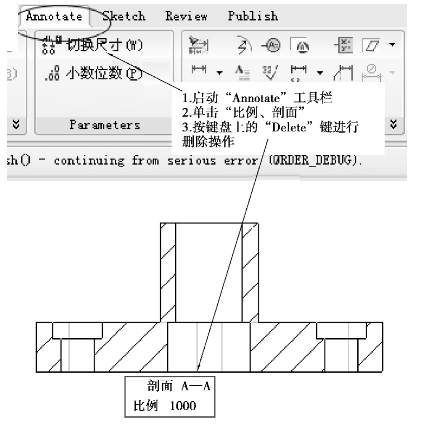

步骤5　删除多余部分。将操作栏切换到“注释”菜单栏之中，然后单击“比例、剖面”，使用键盘上的“delete”键删除即可，如图5-2-12所示。

图5-2-12　删除文字

3.创建投影视图

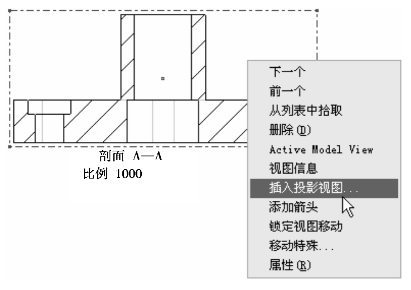

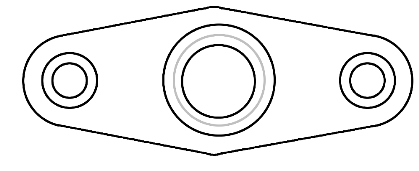

步骤1　创建俯视图。如图5-1-13所示，长按主视图，在弹出的对话框中单击“插入投影视图”，选择主视图下方合适的位置，单击即可放置俯视图。俯视图创建完毕效果如图5-1-14所示。

步骤2　启动属性。长按俯视图，在弹出的对话框中单击“属性”，如图5-2-15所示。

图5-2-13　插入投影

步骤3　设置视图显示。如图5-2-16所示在弹出的“绘图视图”对话框中，单击“视图显示”对话框，“显示线型”选择为“隐藏线”，单击“确定”。俯视图设置完毕后，效果如图5-2-17所示。

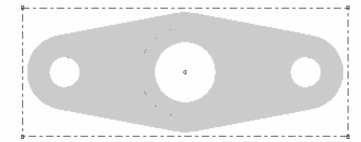

图5-2-14　投影视图

图5-2-15　设置属性

图5-2-16　视图显示

图5-2-17　显示效果

在本任务中，主视图和俯视图就可将工件特征表达清晰，因而可以不创建左视图。

4.创建轴测图

步骤　单击“创建一般视图”命令，选择绘图区域适当位置放置，在弹出的“绘图视图”对话框中，可以不作任何修改，单击“确定”即可，如图5-2-17所示。

四、创建标题栏

标题栏的创建方法在“任务一”中已进行了详细讲解，现只需将工程图名称改为“支撑座的剖视图”，其余部分不作改变，在此不再赘述。

五、工程图尺寸标注

尺寸标注是工程图的重要部分，合理的尺寸标注会给人赏心悦目的感觉，不但能节省看图时间，也能避免特征表达不清的错误。尺寸标注需要注意“规范、不重复、不遗漏、合理”。通常可以按照形体特征依次标注，创建方法如下所述。

1.创建底板形体尺寸

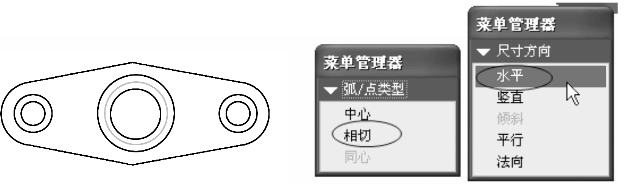

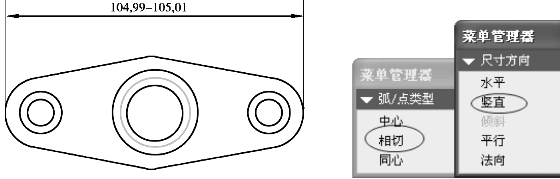

步骤1　创建底板长度“105”尺寸。单击尺寸标注的“线性标注”，分别单击俯视图最左和最右的两个圆弧，然后在俯视图上方单击鼠标中键放置尺寸。如图5-2-18所示，此时在系统弹出的“弧/点类型”选项中连续两次单击“相切”，表示尺寸线是和图元相切。在“尺寸方向”上选择“水平”即可，创建后效果如图5-2-19所示。

图5-2-18　创建圆弧距离尺寸

图5-2-19　创建圆弧距离尺寸

图5-2-20　创建高度尺寸

步骤2　创建高度“15”尺寸。单击尺寸标注的“线性标注”，然后单击主视图最左侧线段，再在空白区域单击鼠标中键放置尺寸即可，如图5-2-20所示。

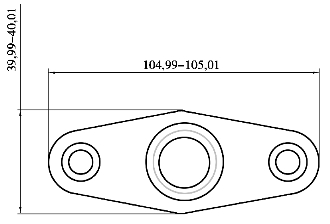

步骤3　创建“φ40”尺寸。单击尺寸标注的“线性标注”，分别单击俯视图最前和最后的两个圆弧，然后在俯视图左侧单击鼠标中键放置尺寸。如图5-2-21所示，此时系统弹出“菜单管理器”，连续单击两次“相切”，表示尺寸线是和图元相切。在“尺寸方向”上选择“垂直”即可。

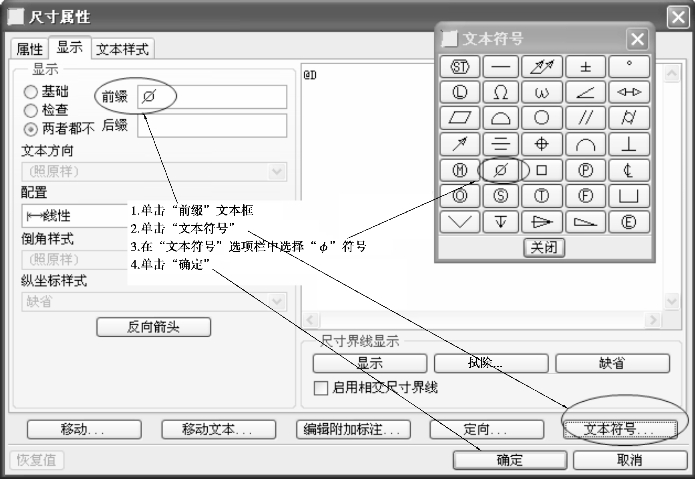

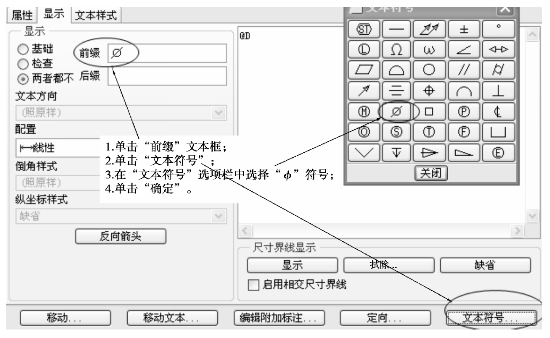

步骤4　修改“105”“15”“φ40”尺寸属性（图5-2-22）。现以“φ40”为例，单击所需修改的尺寸，并且长按3 s左右，在弹出的对话框中单击“属性”。如图5-2-23所示，在“属性”栏的“公差模式”中选择“象征”。如图5-2-24所示，在“显示”栏中，单击“前缀”文本框，然后再单击“文本符号”，在弹出的“文本符号”菜单栏中选择“φ”，单击“确定”即可。此时“φ40”创建完毕，如图5-2-25所示。

图5-2-21　创建“φ40”尺寸

图5-2-22　“φ40”效果

图5-2-23　尺寸公差

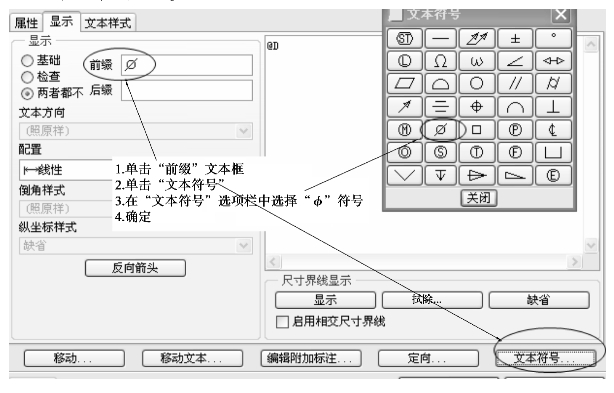

图5-2-24　设置尺寸显示

注意：“105”“15”“φ40”3个尺寸只有“φ40”这个尺寸才需要添加前缀，其余两个尺寸只需要修改公差模式即可，不需要修改显示特性。

2.创建底板台阶孔形位尺寸

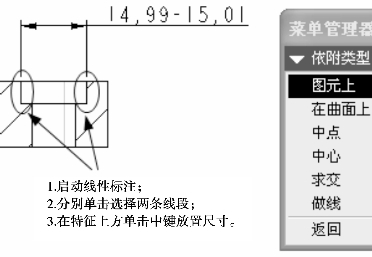

步骤1　创建两个直径尺寸“φ15”“φ10”。现以“φ15”为例，单击尺寸标注的“线性标注”，如图5-2-25所示，分别单击主视图台阶孔对应的最左和最右的两个边，然后在特征上方单击鼠标中键放置尺寸。“φ10”创建方法类似，完毕后如图5-2-26所示。

图5-2-25　创建“15”尺寸

图5-2-26　创建完毕效果

步骤2　修改“φ15”“φ10”尺寸属性。以“φ15”为例。单击尺寸，并且长按3 s左右，在弹出的对话框中单击“属性”，如图5-2-27所示，在“属性”栏的“公差模式”中选择“象征”。移动到恰当位置，如图5-2-28所示。在“显示”栏中，单击“前缀”文本框，然后再单击“文本符号”，在弹出的“文本符号”菜单栏中选择“φ”，单击“确定”即可。此时“φ15”修改完毕，“φ10”创建方法类似，完成后效果如图5-2-29所示。

图5-2-27　设置公差

图5-2-28　移动到恰当位置

步骤3　创建孔深尺寸为“15”。单击尺寸标注的“线性标注”，如图5-2-30所示，分别单击主视图台阶孔对应的两个边，然后在特征附近单击鼠标中键放置尺寸。最后修改尺寸属性，单击“尺寸”并且长按3 s左右，在弹出的对话框中单击“属性”。将“属性”栏的“公差模式”选择为“象征”。

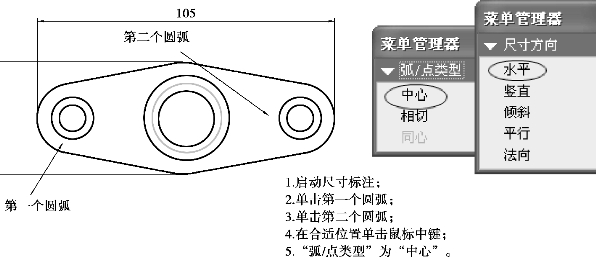

步骤4　创建台阶孔的中心距离尺寸为“80”。单击尺寸标注的“线性标注”，如图5-2-31所示，分别单击俯视图台阶孔对应的两个圆弧，然后在特征附近单击鼠标中键放置尺寸。此时系统弹出“菜单管理器”，连续单击两次“中心”，表示尺寸线是和图元中心重合。在“尺寸方向”上选择“水平”即可。最后修改尺寸属性，单击“尺寸”并且长按3 s左右，在弹出的对话框中单击“属性”。将“属性”栏中的“公差模式”选择为“象征”。

图5-2-29　添加“φ”符号

图5-2-30　创建孔深

图5-2-31　创建中心孔距离

3.创建圆柱筒形位尺寸

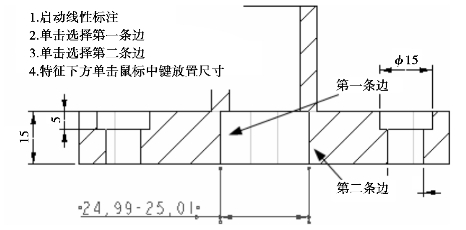

步骤1　创建3个直径尺寸“φ20”“φ25”“φ30”。现以“φ25”为例，单击尺寸标注的“线性标注”，如图5-2-32所示，分别单击主视图台阶孔对应的最左和最右的两个边，然后在特征下方单击鼠标中键放置尺寸。“φ30”“φ20”创建方法类似。

图5-2-32　创建“φ25”尺寸

图5-2-33　设置公差

步骤2　修改“φ20”“φ25”“φ30”尺寸属性。现以“φ25”为例，单击“尺寸”，并且长按3 s左右，在弹出的对话框中单击“属性”。如图5-2-33所示，在“属性”栏的“公差模式”中选择“象征”。如图5-2-34所示，在“显示”栏中，单击“前缀”文本框，然后再单击“文本符号”，在弹出的“文本符号”菜单栏中选择“φ”，再单击“确定”即可。此时“φ25”修改完毕。“φ30”“φ20”修改方法类似。

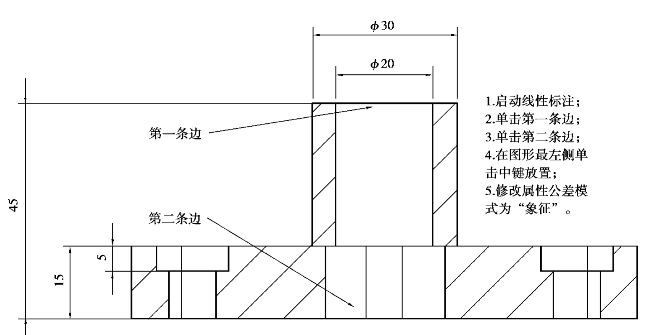

步骤3　创建高度尺寸“45”。单击尺寸标注的“线性标注”，如图5-2-35所示，分别单击主视图最上和最下的两个边，然后在特征左侧单击鼠标中键放置尺寸。尺寸创建完毕后修改尺寸属性。单击“尺寸”，并且长按3 s左右，在弹出的对话框中单击“属性”。在“属性”栏的“公差模式”中选择“象征”。

图5-2-34　添加“φ”符号

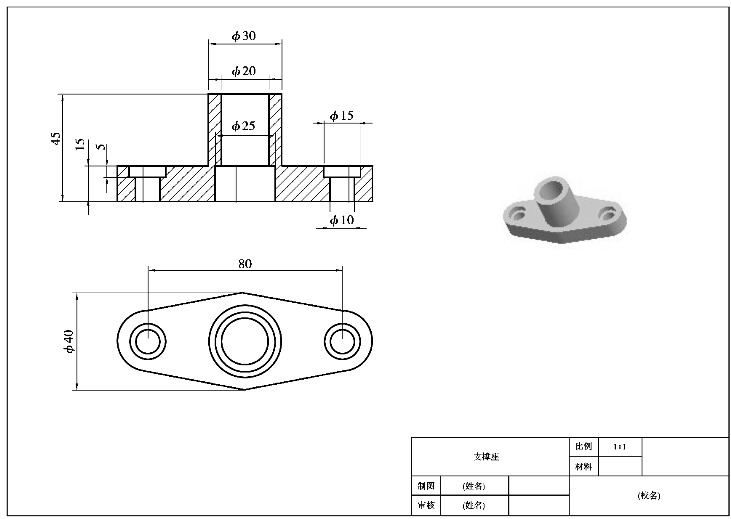

图5-2-35　全剖视图效果

至此，本工程图创建完毕。

任务拓展

在绘制工程图时，标题栏格式可以在图纸中绘制，也可以在格式中调用，通常用户可以先将格式模板绘制好，然后在后续的使用中调用出来，格式的创建方法如下所述。

1.新建“格式”模块

格式模块是Pro/E的独立模块，其进入方式和零件模块的进入方式相似，具体操作方法如下所述。

步骤1　启动Pro/E软件后，单击“新建”按钮，或者在“文件菜单栏”中单击新建命令。

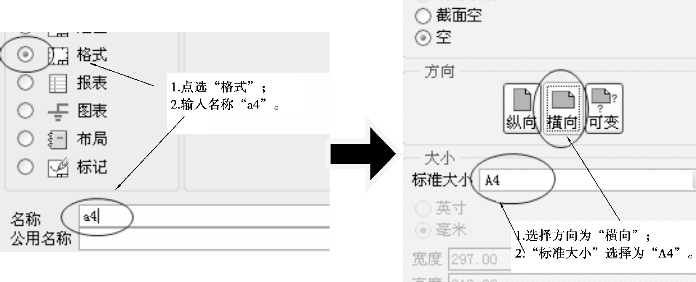

步骤2　如图5-2-36所示，在弹出的“新建”对话框中，单击“格式，并在对应的“名称”文本框中输入名称“a4”，单击“确定”。接着在弹出的“新格式”对话框中，“方向”选择为“横线”，标准大小选择“a4”。其余默认设置，单击“确定”。

图5-2-36　新建“格式”

图5-2-37　设置表格位置

2.新建标题栏

在“格式”模块中，标题栏以新建表格方式创建，操作方法如下所述。

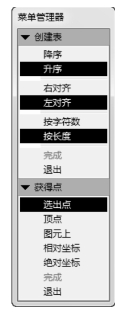

步骤1　插入表格。在“Table”工具栏中，单击“插入表”命令，弹出的表格“菜单管理器”如图5-2-37所示，在“创建表”的方式中选择“升序”“左对齐”“按长度”，在“获得点”中选择“选出点”，然后单击图框右下角作为放置表格的脚点。

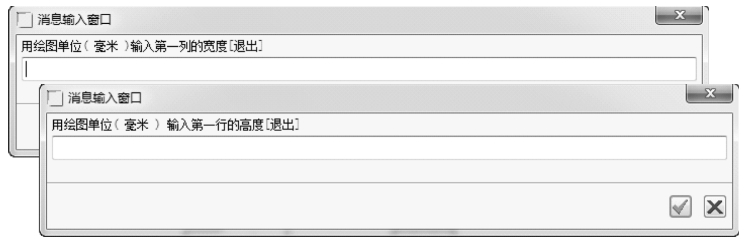

步骤2　输入表格尺寸。在单击图框右下角作为放置表格的脚点后，系统会弹出设置表格每列宽度、每行高度尺寸，此时用户只需按照图5-2-38所示的尺寸依次输入，每次输入一个尺寸，按一次“回车”键即可，如果宽度尺寸或者高度尺寸输入完毕，则再按一次“回车”键表示尺寸输入结束。完毕后效果如图5-2-39所示。

注意：在进行表格行（列）尺寸输入时，是每行（列）之间的距离，它们呈单向递增（减）性。

图5-2-38　设置宽度和高度

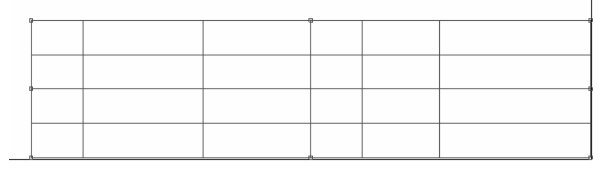

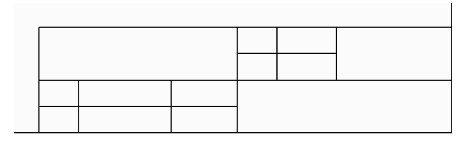

图5-2-39　表格效果

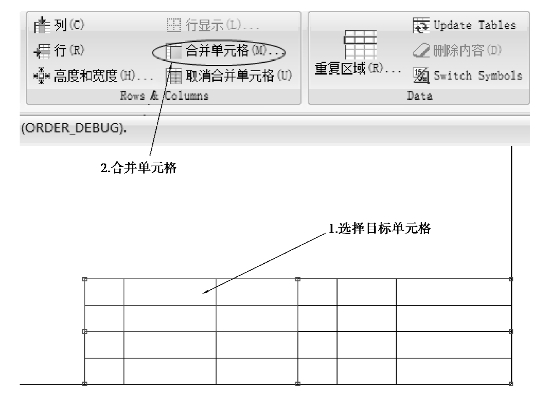

步骤3　合并单元格。如图5-2-40所示，按住键盘上“Ctrl”键，依次选择需要合并的单元格。选择后对应的表格会高亮，然后单击“表”工具栏中的“合并单元格”命令即可。其余表格合并方法类似。合并后效果如图5-2-41所示。

步骤4　添加单元格文本参数。选择需要添加文本的目标单元格后，双击，弹出的“注释属性”对话框，如图5-2-42所示。在对话框的“文本”中输入对应的文本内容“&dwg_name”。在“文本样式”中对应的地方调整字体尺寸、文本在单元格中水平和垂直方向的放置位置和文本颜色等，然后单击“确定”即可，效果如图5-2-43所示。

图5-2-40　合并单元格1

图5-2-41　合并单元格2

图5-2-42　注释属性

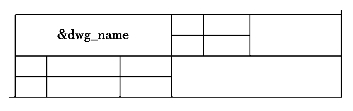

图5-2-43　文件名称

加油站：

注释类型中相关要素意义如下所述。

&tadays_date：显示创建日期。

&modle_name：显示绘图中所使用的模型名称。

&scale：显示绘图比例。

&dwg_name：显示绘图名称。

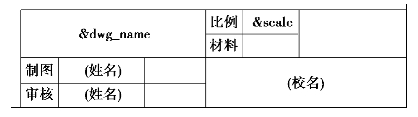

其余文本参数采用相同的方法添加，在此不再一一讲述。添加完成所有的文本后，如果需要对文本进行编辑，只需双击该文本即可。最终标题栏效果如图5-2-44所示。

图5-2-44　标题栏

至此，工程图格式创建完毕，保存即可。

拓展练习

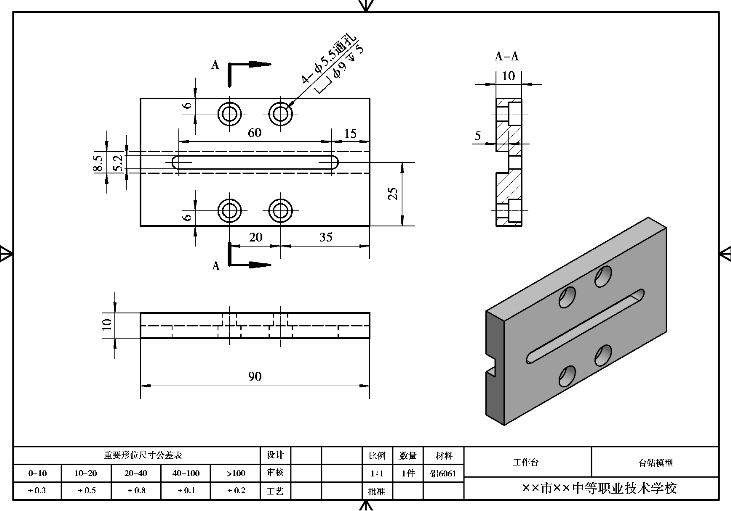

根据图5-2-45所示的三视图创建模型，然后将该模型的三视图绘制完毕。

图5-2-45　工作台
