如何创建积木的三视图？
【摘要】：任务描述创建“模块二”中“任务一”工件的三视图，如图5-1-1所示。图5-1-1积木三视图任务实施一、新建进入工程图模块工程图模块是Pro/E的独立模块，其进入方式和零件模块的进入方式相似，具体操作方法如下所述。在对话框的“文本”中输入对应的文本内容为“三视图”。
任务描述

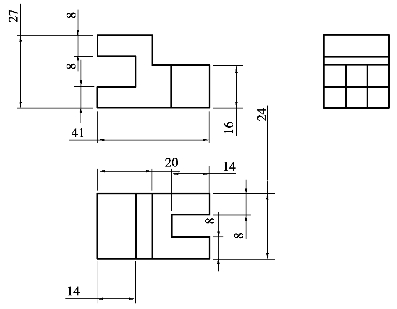

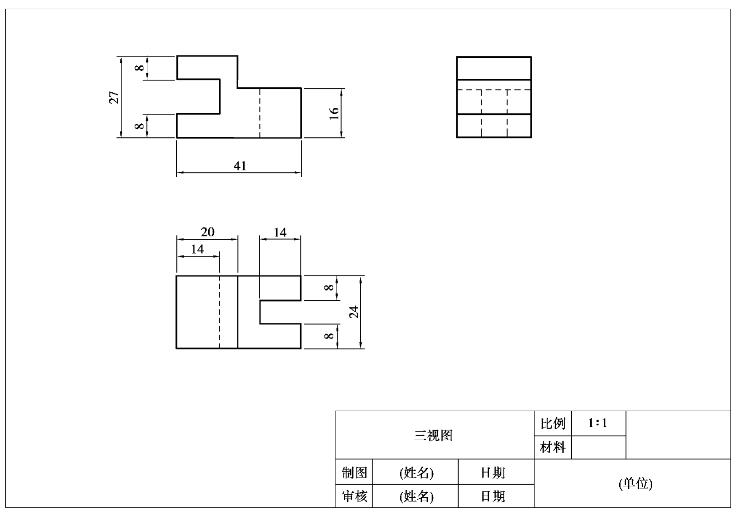

创建“模块二”中“任务一”工件的三视图，如图5-1-1所示。
图5-1-1 积木三视图
任务实施
一、新建进入工程图模块
工程图模块是Pro/E的独立模块，其进入方式和零件模块的进入方式相似，具体操作方法如下所述。
步骤1 启动Pro/E软件后，单击“新建”按钮
，或者在“文件菜单栏”中单击新建命令。

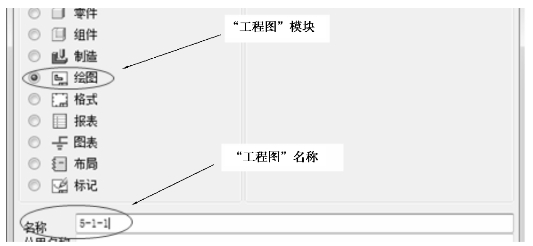

步骤2 如图5-1-2所示，在弹出的“新建”对话框中，单击“绘图”，在对应的“名称”文本框中输入名称“5-1-1”，不使用缺省模板，单击“确定”。
图5-1-2

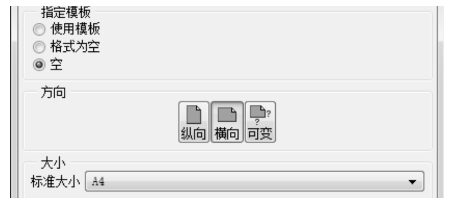

步骤3 如图5-1-3所示，在弹出的“新制图”对话框中，“指定模板”为“空”，采用“横向”，标准大小为“A4”，单击“确定”，进入工程图绘图界面。
图5-1-3 新建任务
在进入工程图模块后，用户还需要对工程图的配置文件进行修改，并将长度单位由英寸改为毫米。

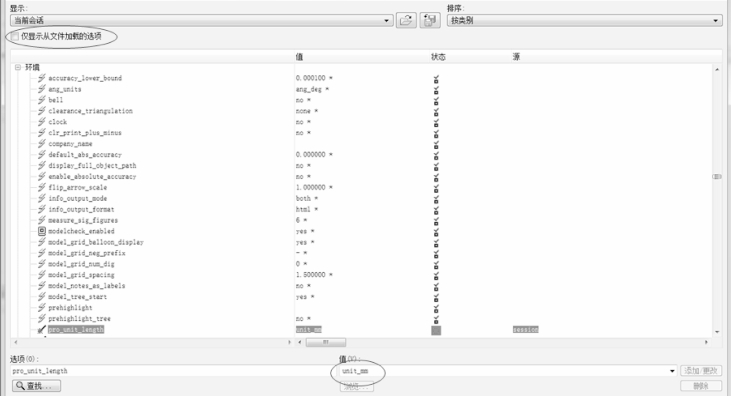

步骤4 修改工程图配置文件。单击“工具菜单栏”的“选项”，在弹出的如图5-1-4所示“选项”对话框中，单击“仅显示从文件加载的选项”，然后将“pro_unit_length”的值更改为“unit_mm”，单击“确定”。
二、创建三视图
1.添加工程图模型
在绘制工程图之前，需要使零件模型和工程图之间产生关联，系统才可以生成指定模型的工程图。
图5-1-4 配置文件
步骤 单击“添加模型”命令
，在弹出的如图5-1-5所示“菜单管理器”中，单击“添加模型”，然后找到模型“2-1”打开即可。
图5-1-5 添加模型
2.创建主视图
主视图在工程图之中通常是用来表达零件的主要结构的，并且是第一个被创建的视图。其创建方法如下所述。
步骤1 单击“创建一般视图”命令

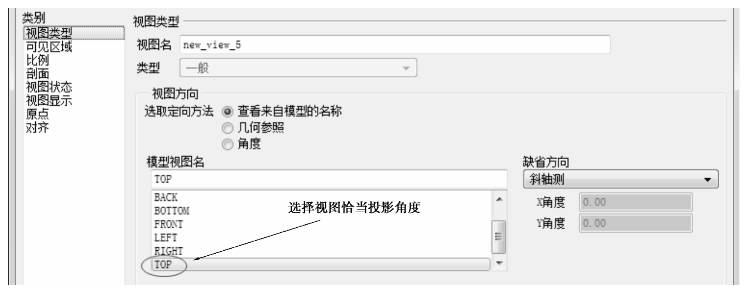

，单击绘图区域适当位置，在弹出的如图5-1-6所示“绘制视图”对话框中，在“视图类型”栏中，在选择恰当的投影视图后，单击应用可以观察到该投影视图是否合适。

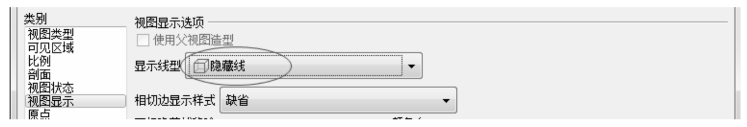

步骤2 在“绘制视图”对话框中，如图5-1-7所示“视图显示”栏中，显示线型选择“隐藏线”，其余采取默认设置，单击“确定”。创建完毕后效果如图5-1-8所示。
注意：只有创建完毕主视图后才能创建其他的视图，同时不能随意删除主视图，以免影响其他视图。
图5-1-6 设置投影方向
图5-1-7 显示线型
3.创建投影视图
步骤1 创建左视图。长按主视图，如图5-1-9所示，在弹出的对话框中单击“插入投影视图”，选择主视图右侧合适的位置，单击即可放置左视图，完成效果如图5-1-10所示。
图5-1-8 绘制视图
图5-1-9 插入视图
图5-1-10 左视图

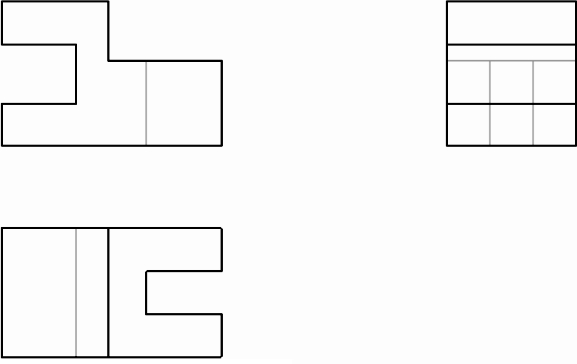

步骤2 创建俯视图。长按主视图，在弹出的对话框中单击“插入投影视图”，选择主视图下方合适的位置，单击即可放置俯视图。至此3个视图创建完毕，完成效果如图5-1-11所示。
三、创建标题栏
在工程图中，标题栏可以由模板生成，也可以插入表格的形式绘制。在此以插入表格的方式讲解标题栏的绘制，操作方法如下所述。
步骤1 插入表格。在“表”
工具栏中，单击“插入表”命令
，在弹出的表格菜单管理器（图5-1-12）中，“创建表”的方式选择“升序”“左对齐”“按长度”，“获得点”方式选择“选出点”，然后单击图框右下角作为放置表格的脚点。
图5-1-11 三视图
图5-1-12 设置点
步骤2 输入表格尺寸。在单击图框右下角作为放置表格的脚点后，系统会弹出设置表格每列宽带、每行高度尺寸的选项，此时用户只需按照如图5-1-13所示的尺寸依次输入，每次输入一个尺寸，按一次“回车”键即可，如果宽度尺寸或者高度尺寸输入完毕，则再按一次“回车”键表示尺寸输入结束。完成效果如图5-1-14所示。
注意：在输入行（列）尺寸时，输入的是每行（列）之间的距离，它们呈单向递增（减）性。

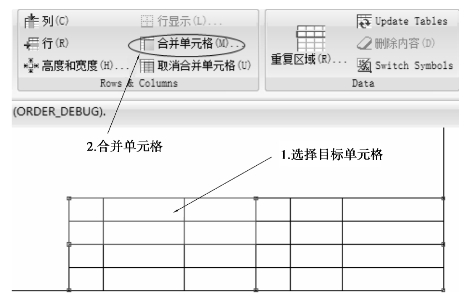

步骤3 合并单元格。如图5-1-15所示，按住键盘上的“Ctrl”键，依次选择需要合并的单元格。选择后对应的表格会高亮，然后单击“表”工具栏中的“合并单元格”命令即可。其余表格合并方法类似。

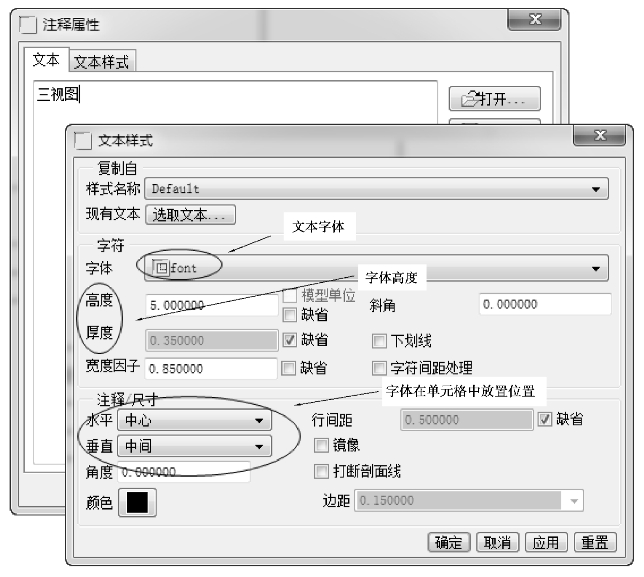

步骤4 添加单元格文本。在选择需要添加文本的目标单元格后，双击，弹出如图5-1-16所示菜单，单击“属性”，然后弹出“注释属性”对话框，如图5-1-17所示。在对话框的“文本”中输入对应的文本内容为“三视图”。在“文本样式”中对应的地方调整字体尺寸、文本在单元格中水平和垂直方向的放置位置和文本颜色等，然后单击“确定”即可。注释效果如图5-1-18所示。

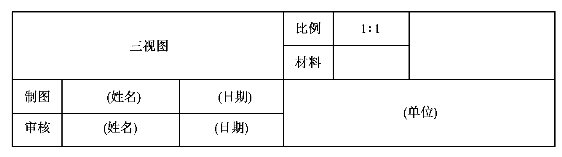

其余文本采用相同的方法添加，在此不再一一讲述。添加完成所有的文本后，如果需要对文本进行编辑，只需双击该文本即可。最终标题栏效果如图5-1-19所示。
图5-1-13 标题栏尺寸
图5-1-14 标题栏绘制
图5-1-15 合并单元格
图5-1-16 属性
图5-1-17 注释属性

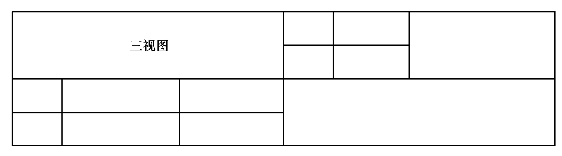

图5-1-18 注释效果
图5-1-19 标题栏绘制效果
四、工程图尺寸标注
尺寸标注是工程图的重要部分，合理的尺寸标注会给人赏心悦目的感觉，不但能节省看图时间，也能避免特征表达不清的错误。尺寸标注时按特征分类标注，需要注意“规范、不重复、不遗漏、合理”。
1.标注三视图总长宽高形体尺寸
步骤1 启动尺寸标注。单击尺寸标注的“线性标注”
。

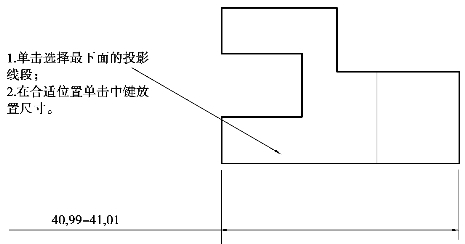

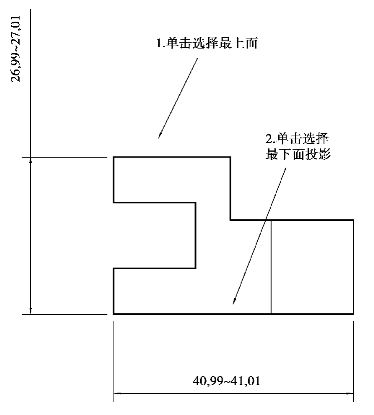

步骤2 标注总长“41”。如图5-1-20所示，启动“线性标注”尺寸后，选择主视图最下面的投影线段，然后在合适位置单击鼠标中键放置尺寸即可。
图5-1-20 总长标注
图5-1-21 总高标注

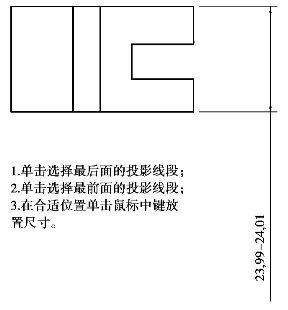

步骤3 标注总宽为“24”。如图5-1-21所示，启动“线性标注”尺寸后，选择俯视图最前和最后两面的投影线段，然后在合适位置单击鼠标中键放置尺寸即可。
步骤4 标注总高为“27”。如图5-1-22所示，启动“线性标注”尺寸后，选择主视图最上和最下两面的投影线段，然后在合适位置单击鼠标中键放置尺寸即可。
注意：在三视图中，各个视图的投影遵循“长对正、高平齐、宽相等”的关系。同时，主视图反映上下左右四个面的方位关系，左视图反应前后上下四个面的方位关系，俯视图反映前后左右四个面的方位关系。
图5-1-22 其余尺寸标注
2.标注其他尺寸

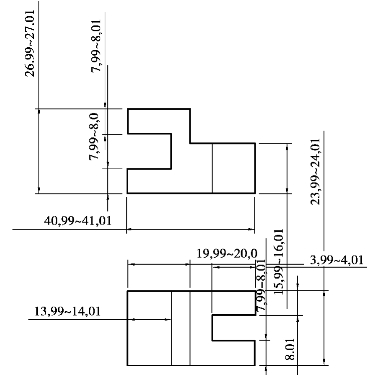

步骤 其他长宽高的尺寸标注方法类似，在此不一一讲述。标注完毕后如图5-1-23所示。
图5-1-23 初步标注效果
显然，图纸尺寸凌乱，不符合制图标准。接下来需对尺寸进行调整。
五、工程图尺寸调整
尺寸调整主要是调整公差标注和尺寸的放置位置。
1.调整尺寸公差

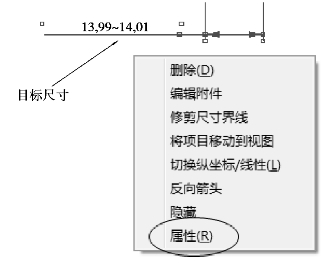

步骤1 单击目标尺寸数字，然后长按鼠标右键。在弹出的对话框中单击“属性”，如图5-1-24所示。

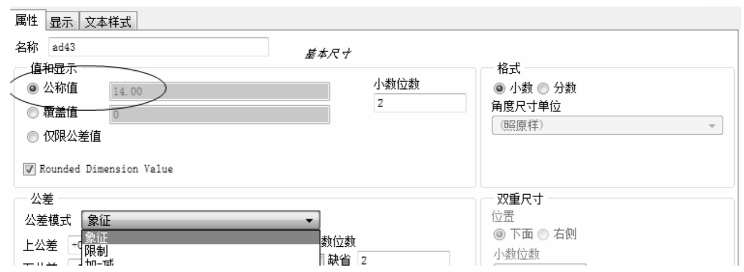

步骤2 修改尺寸属性。单击“属性”后，弹出“尺寸属性”对话框，如图5-1-25所示。修改其中的相关要素：“值和显示”选项框单击“公称值”；在“公差模式”中选择“象征”。其余选项默认即可。其余尺寸修改方式类似。修改后效果如图5-1-26所示。
图5-1-24 属性
图5-1-25 设置属性
图5-1-26 设置后效果
加油站：
在“公差模式”中，有“象征”“限制”“加-减”“对称”“对称（上标）”5种模式，尺寸意义如下所述。
①象征：表示标注基本尺寸。
②限制：表示标注最大和最小极限尺寸。
③加-减：表示标注尺寸公差。
④对称：表示标注对称尺寸。
⑤对称（上标）：表示对称尺寸标注在上方。
2.调整尺寸位置

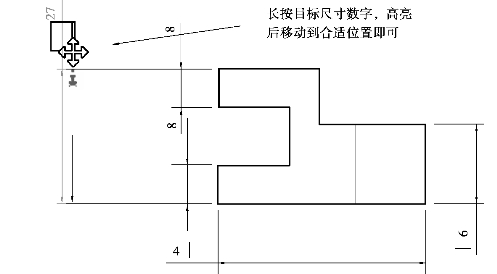

步骤 长按目标尺寸数字，尺寸数字出现高亮显示，然后移动尺寸数字到尺寸线的上方即可，如图5-1-27所示。
图5-1-27 调整尺寸为准
其余尺寸位置的调整方式类似，在此不一一讲述，最终所有尺寸按照图5-1-1所示位置调整即可。
任务拓展
在工程图中，除了图样、标题栏和尺寸标注外，还有技术要求。技术要求是图纸中重要的组成部分，一般书写下述内容。
①锐角倒钝、去除毛刺飞边。
②未注圆角半径R1。
③未注倒角均为C1。
④未注形状公差应符合GB 1184—80的要求。
⑤未注长度尺寸允许偏差±0.5mm。
技术要求的添加方法如下所述。
步骤1 在尺寸标注工具栏中，单击选择“注释”命令
，如图5-1-28所示。
图5-1-28
图5-1-29 启动注释
步骤2 启动“注释”命令

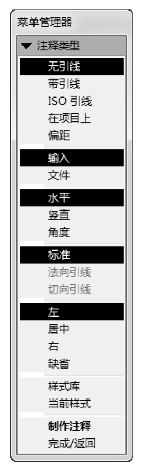

后，系统弹出注释菜单栏，如图5-1-29所示。在菜单栏中单击“无引线”“输入”“水平”“左”。然后单击“制作注释”，在绘图区域合适位置放置。在弹出的“消息输入窗口”输入相对应的技术要求，当一行技术要求输入完毕后，单击“确定”符号进入下一行输入。当所有输入完毕后，再次单击“确定”即可，如图5-1-30所示。
至此，技术要求文件创建完毕，效果如图5-1-31所示。
图5-1-30 添加内容
图5-1-31 技术要求
加油站：
注释类型中相关要素意义如下所述。
无引线：创建自由注释。
带引线：创建有引线的注释。
ISO引线：用ISO引线创建注释。
在项目上：直接连接在某一项目上创建注释。
偏距：插入一条注释，并使之位置与某一详图图元相关。
输入：从键盘输入注释文本。
文件：从文件中读取注释文本。
水平：创建一个水平注释。
竖直：创建一个竖直注释。
角度：创建一个斜注释。
标准：创建附属于图元的复合方向指引。
左（中、右、缺省）：表示注释文本的对齐方式。
拓展练习

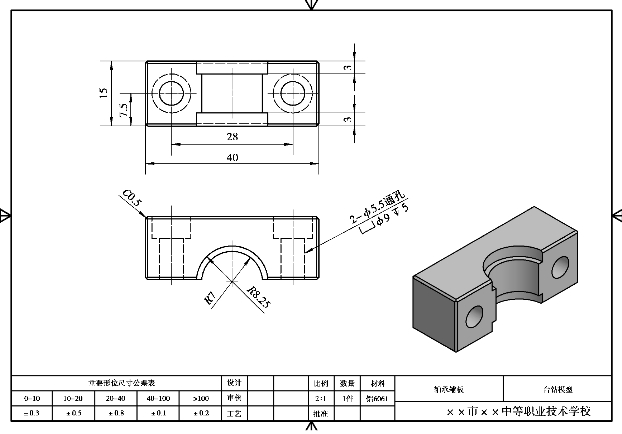

1.根据图5-1-32所示的三视图创建模型，然后将该模型的三视图绘制完毕。
图5-1-32 导板1
2.根据图5-1-33所示的三视图创建模型，然后将该模型的三视图绘制完毕。
图5-1-33 轴承辅板
3.根据图5-1-34所示的三视图创建模型，然后将该模型的三视图绘制完毕。
图5-1-34 电机直板
