装配花瓣灯：匹配、对齐、插入优化方法
【摘要】：任务描述用匹配、对齐、插入等方式对已完成的零件进行装配，装配后的图形如图4-2-1所示。图4-2-1花瓣吊灯任务实施一、新建进入装配模块步骤1选择“新建”→选择“组件”模块→输入名称“4-2-1”→将“使用缺省模块”的钩去掉→单击“确定”，如图4-2-2所示。图4-2-3单位的选择二、装配第一个零件步骤1鼠标左键单击“装配”命令，如图4-2-4所示。步骤2进行第2个约束，对零件03.prt的上（或下）表面和零件01.prt的对应表面进行匹配约束。
任务描述
用匹配、对齐、插入等方式对已完成的零件进行装配，装配后的图形如图4-2-1所示。
图4-2-1 花瓣吊灯
任务实施
一、新建进入装配模块
步骤1 选择“新建”→选择“组件”模块→输入名称“4-2-1”→将“使用缺省模块”的钩去掉→单击“确定”，如图4-2-2所示。

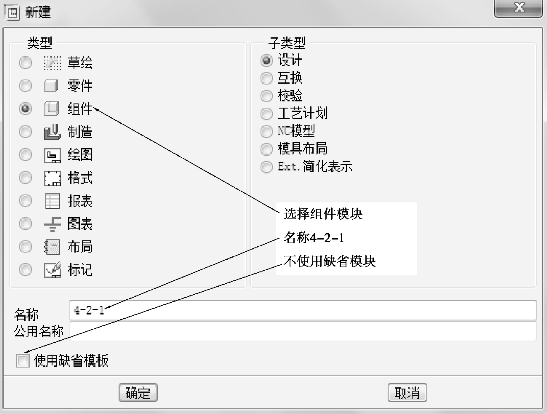

图4-2-2 “组件”对话框

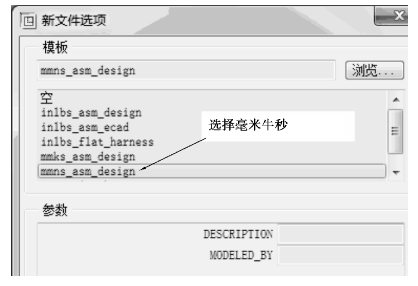

步骤2 选择“mmns_asm_design”，从而使装配模板为公制单位毫米牛秒，单击“确定”，如图4-2-3所示，进入装配模块。
图4-2-3 单位的选择
二、装配第一个零件
步骤1 鼠标左键单击“装配”命令，如图4-2-4所示。
图4-2-4 装配图标

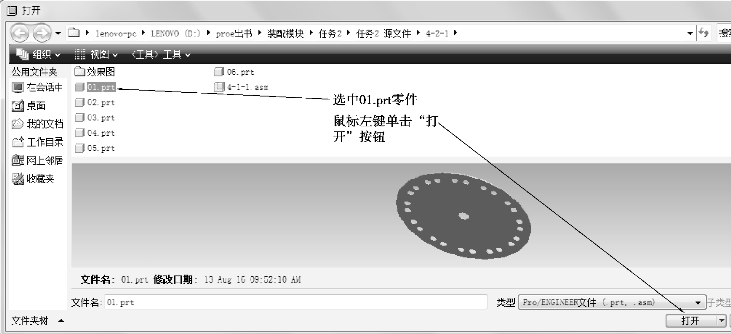

步骤2 选择装配模块“源文件”中的01.prt，鼠标左键单击“打开”按钮，如图4-2-5所示，单击“打开”按钮后如图4-2-6所示，进入第一个零件的装配状态。
图4-2-5 零件打开方法
图4-2-6 零件打开后的约束状态

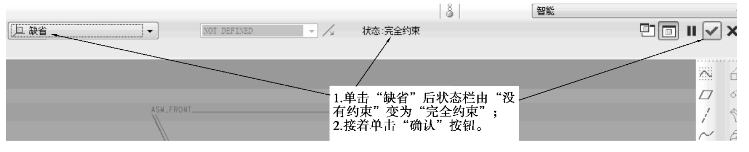

步骤3 单击“缺省”约束类型进行初始装配，如图4-2-7所示，单击“缺省”约束类型后如图4-2-8所示。

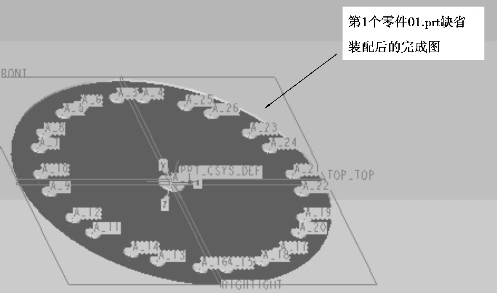

步骤4 零件01.prt完成初始装配后如图4-2-9所示。
三、装配第二个零件
步骤1 进行第1个约束，零件02.prt的中心线和零件01.prt的中心线重合。
①鼠标左键单击“装配”命令，如图4-2-4所示。
②选择装配模块“源文件”中的02.prt，鼠标左键单击“打开”按钮，进入第2个零件的装配状态，单击“打开”按钮后如图4-2-10所示。
图4-2-7 “缺省”约束
图4-2-8 完全约束
图4-2-9 第1个零件约束完成后的结果

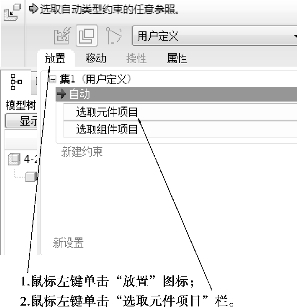

③鼠标左键单击“放置”图标，接着在弹出的“放置”窗口中用鼠标左键单击“选取元件项目”栏，使鼠标处于等待选取元件项目的状态，如图4-2-11所示。
④通过滚动鼠标中键把零件02.prt中心轴线处放大，然后用鼠标左键单击零件02.prt的中心轴线A_3，单击后在“选取元件项目”栏显示A_3已经选中，如图4-2-12所示。

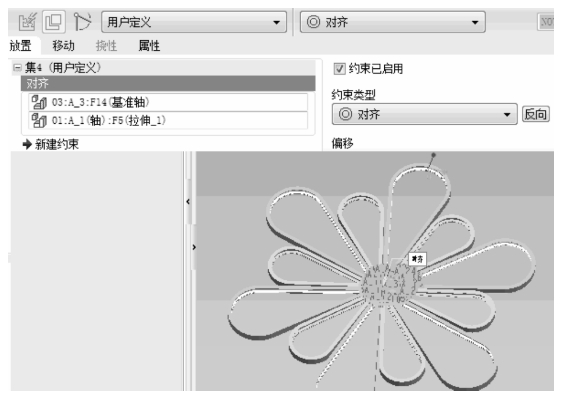

⑤用鼠标左键单击“选取组件项目”栏，通过滚动鼠标中键把零件01.prt中心轴线处放大，然后用鼠标左键单击零件01.prt的中心轴线A_1，单击后在“选取组件项目”栏显示A_1已经选中，如图4-2-13所示。

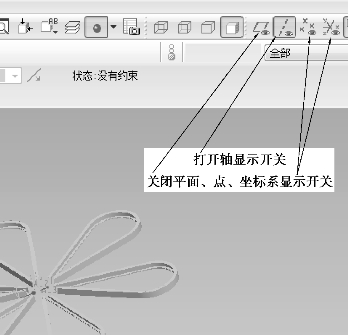

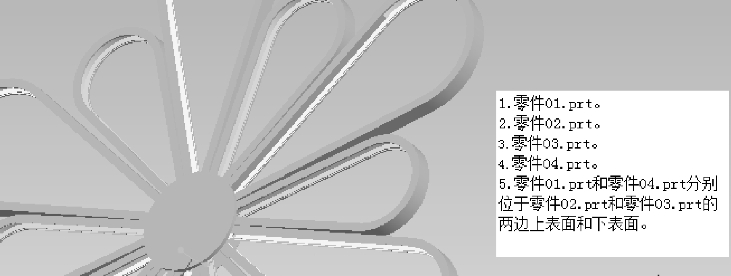

图4-2-10 基准显示的调整
图4-2-11 “放置”对话框
图4-2-12 “元件”的选取
步骤2 进行第2个约束，对零件02.prt的上（或下）表面和零件01.prt的对应表面进行匹配约束。

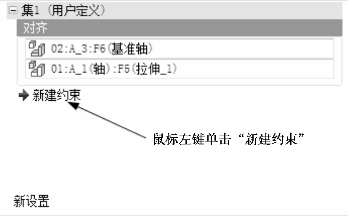

①用鼠标左键单击“新建约束”建立第2个约束，单击前如图4-2-14所示，单击后如图4-2-15所示。

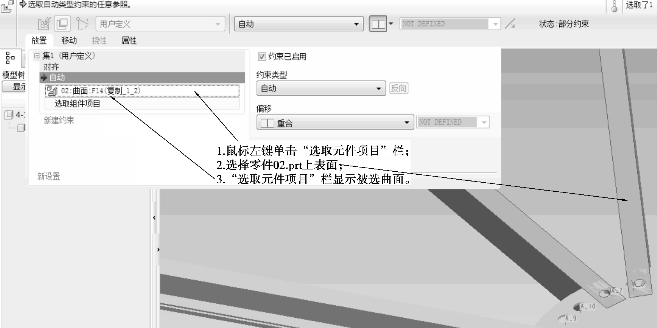

②鼠标左键单击“选取元件项目”栏，使鼠标处于等待选取元件项目的状态，然后选取02.prt的如图4-2-16所示表面，选取后“选取元件项目”栏显示被选中的曲面。
③鼠标左键单击“选取组件项目”栏，使鼠标处于等待选取组件项目的状态，然后选取01.prt的如图4-2-17所示表面，选取后“选取组件项目”栏显示被选中的曲面。
图4-2-13 “组件”的选取
图4-2-14 新建约束
图4-2-15 新建的第2个约束
图4-2-16 “元件”的选择
图4-2-17 “组件”的选择

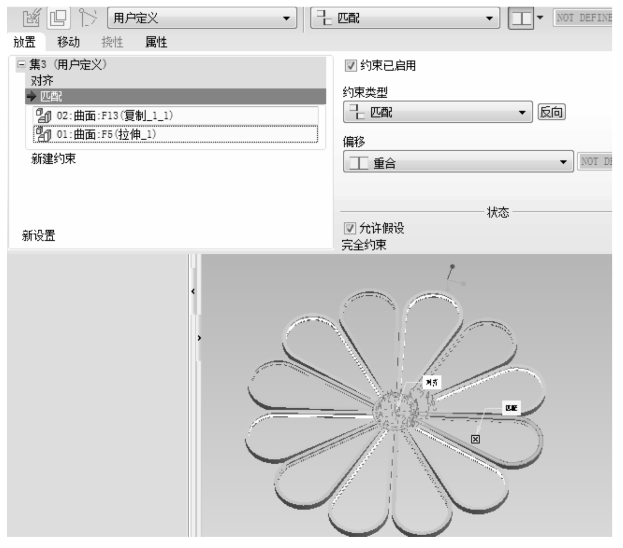

④鼠标左键单击“约束类型”栏，变“对齐”为“匹配”的约束类型，使第2个约束中选取的两个零件的面为面对面相向而置，如图4-2-18所示。
图4-2-18 约束类型的选择
加油站：

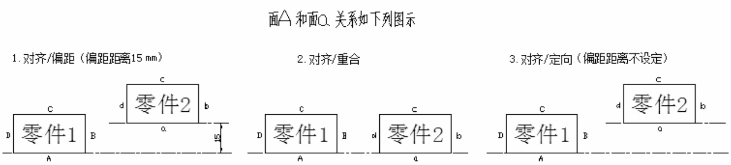

在约束类型中的“对齐”→“偏距”（“重合”“定向”）含义如图4-2-19所示。
“对齐”：两平面同向。
图4-2-19 不同约束类型的含义
步骤3 进行第3个约束，对零件02.prt上的孔的内表面和零件01.prt的对应孔的内表面进行约束。
①鼠标左键单击“新建约束”，建立零件02.prt的第3个约束，并单击“选取元件项目”栏，使鼠标处于等待选取元件项目的状态，如图4-2-20所示。
图4-2-20 新建第3个约束

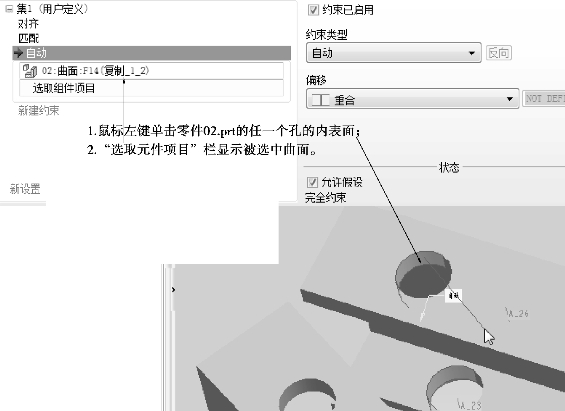

②鼠标左键单击零件02.prt的一个圆孔内表面，如图4-2-21所示。
图4-2-21 “元件”的选择

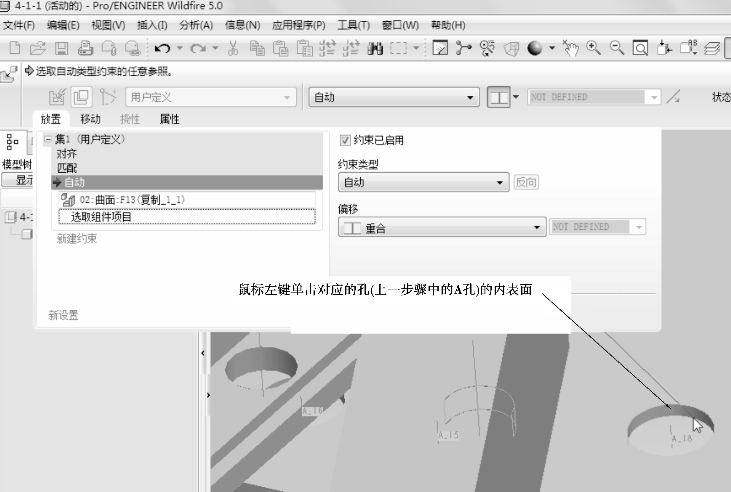

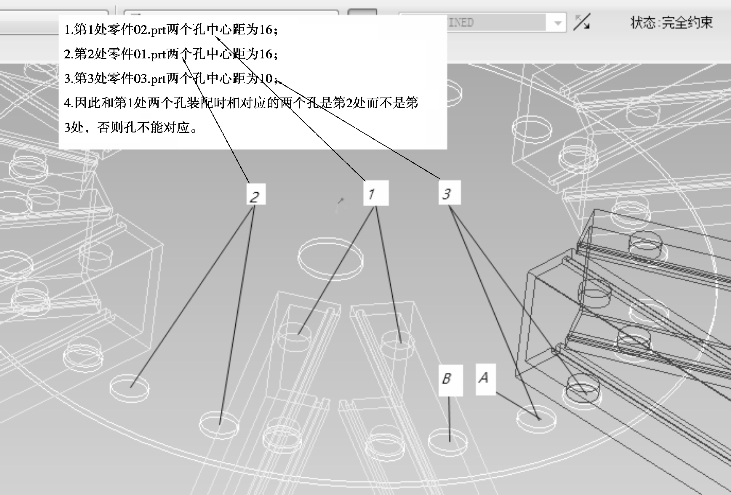

③鼠标左键单击零件01.prt周围对应的一个圆孔内表面，和上一步相对应的孔是如图4-2-22所示的A孔而不是B孔，选择A孔内表面如图4-2-23所示。

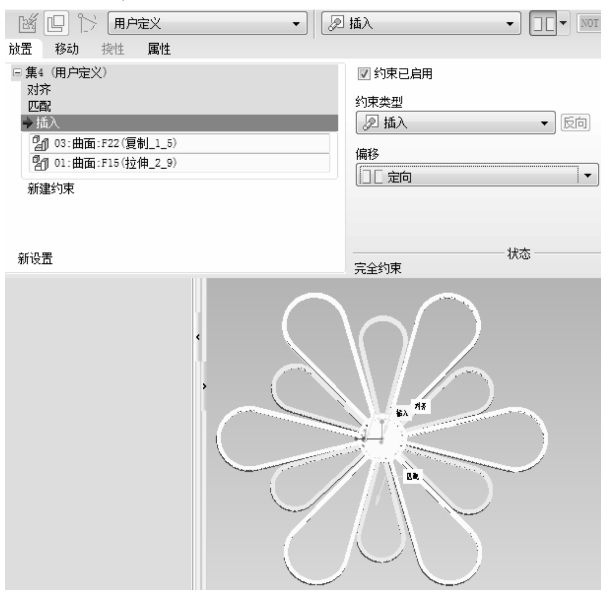

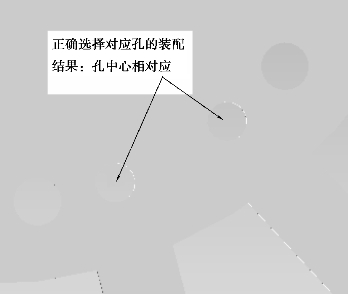

④孔的正确装配结果如图4-2-24所示，错误的装配结果如图4-2-25所示，第二个零件最终装配结果如图4-2-26所示，图4-2-26中心孔装配的放大图如图4-2-27所示。
四、装配第三个零件
装配零件03.prt，03.prt的装配方法同第二个零件02.prt类同，在此简述其安装步骤如下所述。
图4-2-22 对应孔的选择
图4-2-23 “元件”的选择
图4-2-24 孔正确的装配结果
图4-2-25 孔错误的装配结果
图4-2-26 装配完成图
图4-2-27 装配局部放大图
步骤1 进行第1个约束，零件03.prt的中心线和已装配件中的中心线重合。
①单击装配图标，选择03.prt进行装配。
②鼠标左键单击“选取元件项目”，然后选取零件03.prt的中心轴线。
③鼠标左键单击“选取组件项目”，然后选取零件01.prt或者零件02.prt的中心轴线。
④第1个约束完成，如图4-2-28所示。
步骤2 进行第2个约束，对零件03.prt的上（或下）表面和零件01.prt的对应表面进行匹配约束。
①鼠标左键单击“新建约束”，新建零件03.prt的第2个约束。
②鼠标左键单击“选取元件项目”，然后选取零件03.prt的上（或下）表面。
③鼠标左键单击“选取组件项目”，然后选取零件01.prt对应表面，并选择约束类型为“匹配”。
④第2个约束完成，如图4-2-29所示。
图4-2-28 第1个约束完成结果
图4-2-29 第2个约束完成结果
步骤3 进行第3个约束，对零件03.prt上的孔内表面和零件01.prt的对应孔内表面进行约束。
①鼠标左键单击“新建约束”，新建零件03.prt的第3个约束。
②鼠标左键单击“选取元件项目”，然后选取零件03.prt的一个孔的内表面。
③鼠标左键单击“选取组件项目”，然后选取零件01.prt对应孔的内表面进行约束。
④第3个约束完成，如图4-2-30所示。
图4-2-30 第3个约束完成结果
五、装配第四个零件
装配零件04.prt，其安装步骤如下所述。
步骤1 进行第1个约束，零件04.prt的中心线和已装配件中的中心线重合。
①单击装配图标，选择04.prt进行装配。
②鼠标左键单击“选取元件项目”，然后选取零件04.prt的中心轴线。
③鼠标左键单击“选取组件项目”，然后选取已装配组件的中心轴线。
④第1个约束完成，如图4-2-31所示。
步骤2 进行第2个约束，对零件04.prt的环形表面和零件02.prt（或者03.prt）对应的表面进行约束。
①鼠标左键单击“新建约束”，新建零件04.prt的第2个约束。

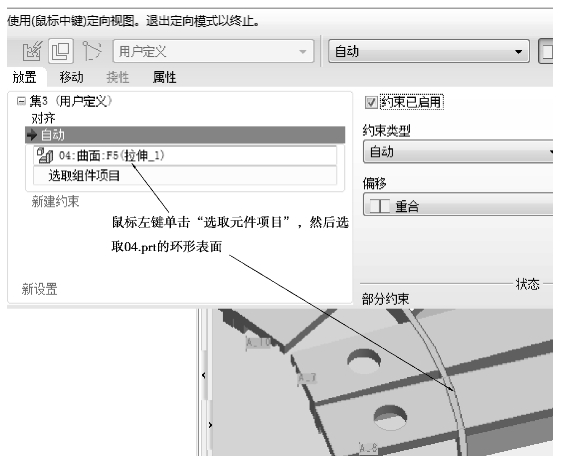

②鼠标左键单击“选取元件项目”，然后选取零件04.prt的环形表面，如图4-2-32所示。
图4-2-31 第1个约束完成结果
图4-2-32 “元件”的选取
③鼠标左键单击零件02.prt（或者03.prt）对应表面，如图4-2-33所示。
步骤3 第4个零件装配完成后如图4-2-34所示。
六、装配第五个零件

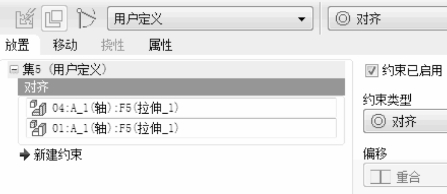

步骤1 进行第1个约束，零件05.prt的中心线和已装配件中的中心线重合。
①单击装配图标，选择05.prt进行装配。
②鼠标左键单击“选取元件项目”，然后选取零件05.prt的中心轴线。
③鼠标左键单击“选取组件项目”，然后选取已装配组件的中心轴线。
④第1个约束完成，如图4-2-35所示。
图4-2-33 “组件”的选取
图4-2-34 第4个零件装配完成图

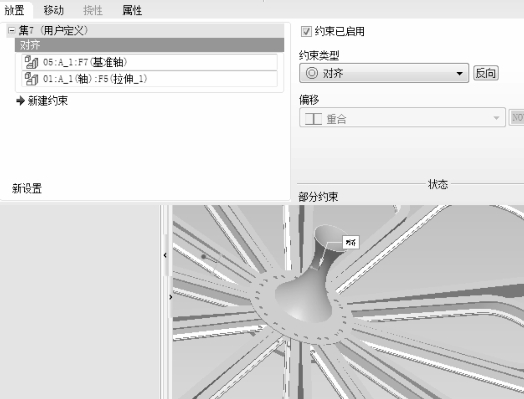

步骤2 进行第2个约束，对零件05.prt小端那头的表面和零件01.prt对应的表面进行约束。
①鼠标左键单击“新建约束”，新建零件05.prt的第2个约束。
②鼠标左键单击“选取元件项目”，然后选取零件05.prt小端那头的表面，如图4-2-36所示。
图4-2-35 第1个约束完成图
图4-2-36 “元件”的选取

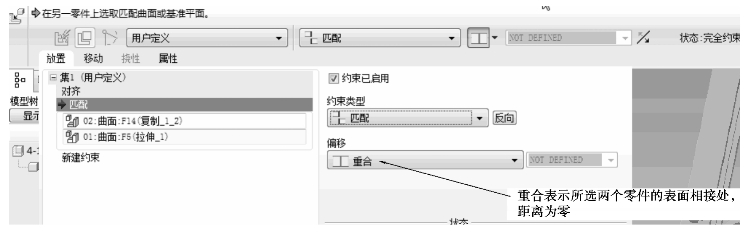

③鼠标左键单击零件01.prt对应表面，选择“匹配”约束类型，偏移类型选择“重合”，如图4-2-37所示。
步骤3 第5个零件装配完成后如图4-2-38所示。
图4-2-37 “组件”的选取

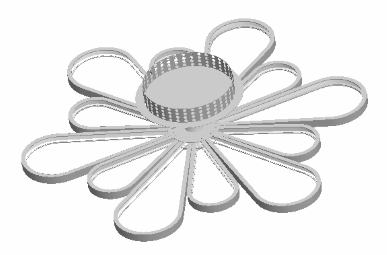

图4-2-38 第5个零件装配完成图
七、装配第六个零件
步骤1 进行第1个约束，零件06.prt的中心线和已装配件中的中心线重合。
①单击装配图标，选择06.prt进行装配。
②鼠标左键单击“选取元件项目”，然后选取零件06.prt的中心轴线。
③鼠标左键单击“选取组件项目”，然后选取已装配组件的中心轴线。
④第1个约束完成，如图4-2-39所示。
步骤2 进行第2个约束，对零件06.prt无圆环一端的平面和零件05.prt对应的表面进行约束。
图4-2-39 第1个约束完成图
①鼠标左键单击“新建约束”，新建零件06.prt的第2个约束。
②鼠标左键单击“选取元件项目”栏，然后选取零件06.prt无圆环一端的平面，如图4-2-40所示。
图4-2-40 第6个零件装配完成图

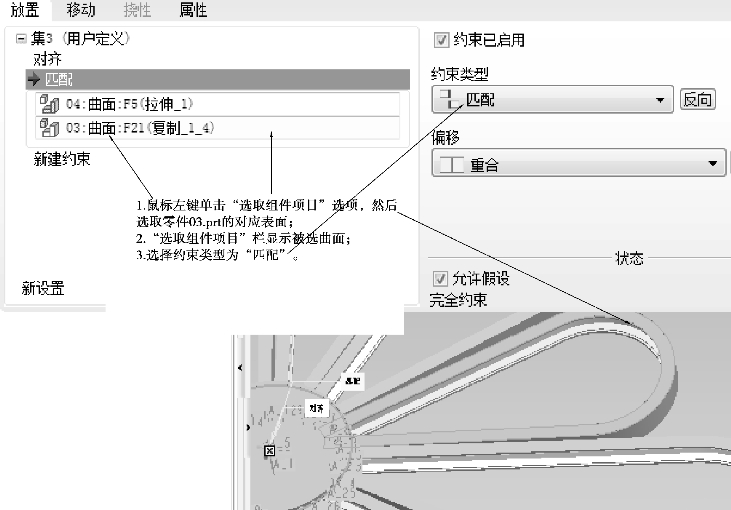

③鼠标左键单击“选取组件项目”栏，然后选取零件05.prt大端一端的端面。

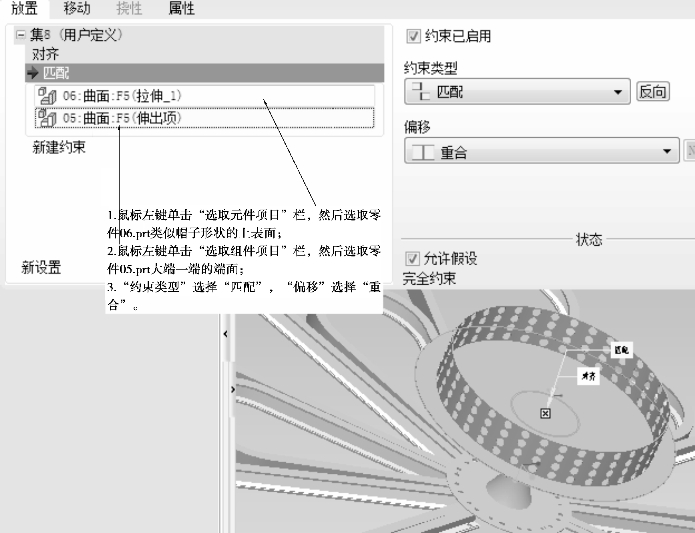

④第6个零件约束完成后如图4-2-40所示。
八、最终装配图

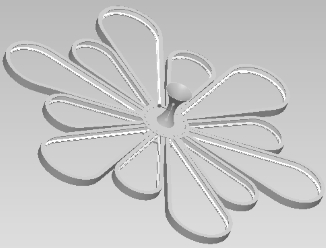

6个零件全部装配完成后如图4-2-1所示。
任务拓展

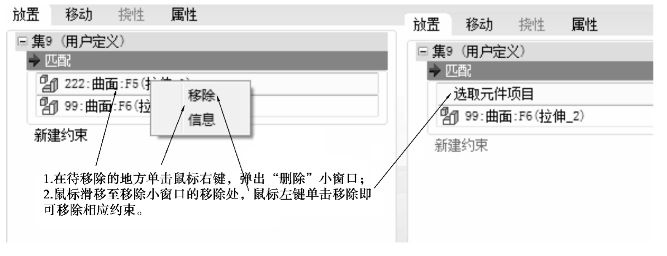

①元件或组件约束的移除：在待移除的地方单击鼠标右键，弹出“移除”窗口，鼠标滑移到“移除”处，单击鼠标左键进行移除约束操作，如图4-2-41所示。
图4-2-41 元件或组件约束的移除

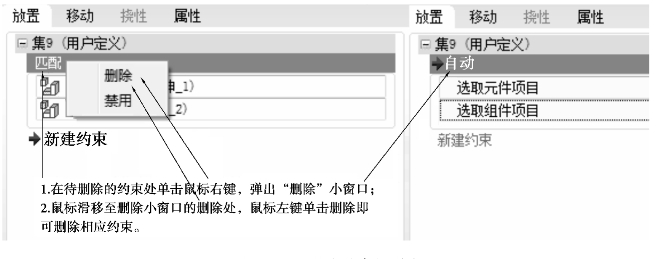

②整个约束的删除：在待删除的约束处单击鼠标右键，弹出“删除”窗口，鼠标滑移到“删除”处单击鼠标左键进行删除约束操作，如图4-2-42所示。
图4-2-42 整个约束的删除
拓展练习
图4-2-43 吊灯
运用相应的约束完成如图4-2-43所示的零件装配。
