如何装配方块销孔
【摘要】：任务描述用匹配、对齐、插入等方式对已完成的零件进行装配，装配后的图形如图4-1-1所示。图4-1-1方块销孔装配图任务实施一、新建进入装配模块步骤1选择“新建”→选“组件”模块→输入名称“4-1-1”→将“使用缺省模块”的钩去掉→单击“确定”，如图4-1-2所示。图4-1-19第2个约束组件的选取④上一步完成后装配情况如图4-1-20所示。
任务描述
用匹配、对齐、插入等方式对已完成的零件进行装配，装配后的图形如图4-1-1所示。
图4-1-1 方块销孔装配图
任务实施
一、新建进入装配模块
步骤1 选择“新建”→选“组件”模块→输入名称“4-1-1”→将“使用缺省模块”的钩去掉→单击“确定”，如图4-1-2所示。
图4-1-2 “新建”对话框
步骤2 选择“mmns_asm_design”，从而使装配模板为公制单位毫米牛秒，单击“确定”，如图4-1-3所示，进入装配模块。
图4-1-3 单位的选择
二、装配第一个零件
步骤1 鼠标左键单击“装配”命令，如图4-1-4所示。

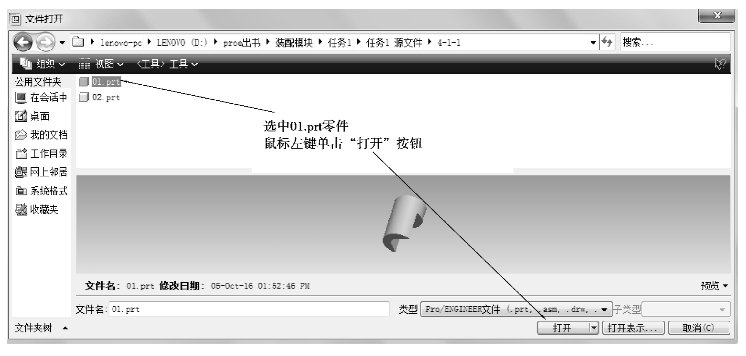

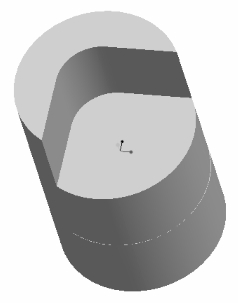

步骤2 选择装配模块“源文件”中的01.prt，鼠标左键单击“打开”按钮，如图4-1-5所示，单击“打开”按钮后如图4-1-6所示，进入第一个零件的装配状态。
图4-1-4 装配按钮
图4-1-5 零件的打开
图4-1-6 零件打开后的约束状态

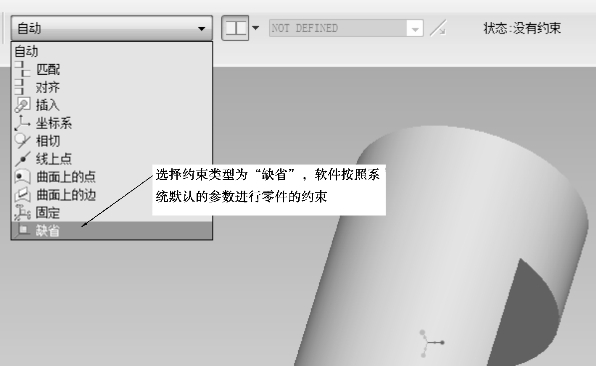

步骤3 单击“缺省”约束类型进行初始装配，如图4-1-7所示，单击“缺省”约束类型后如图4-1-8所示。

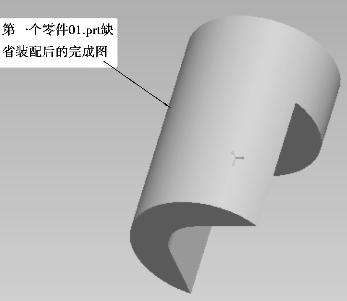

步骤4 零件01.prt完成初始装配后如图4-1-9所示。

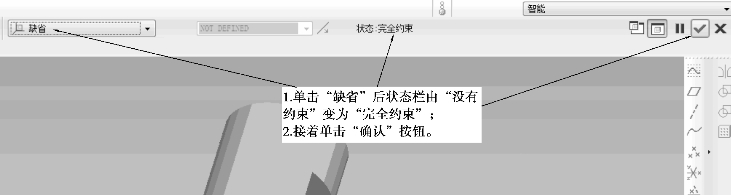

图4-1-7 缺省约束的选择
图4-1-8 完全约束
图4-1-9 装配完成的第1个零件
三、装配第二个零件
步骤1 进行第1个约束，零件02.prt的中心线和零件01.prt的中心线重合。
①鼠标左键单击“装配”命令，如图4-1-4所示。
②选择装配模块“源文件”中的02.prt，鼠标左键单击“打开”按钮，进入第2个零件的装配状态，单击“打开”按钮后如图4-1-10所示。

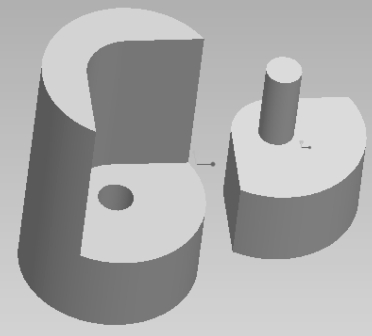

图4-1-10 打开的第2个零件

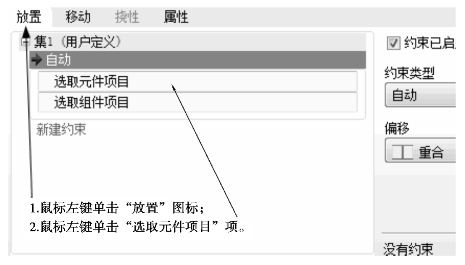

③鼠标左键单击“放置”图标，接着在弹出的“放置”窗口中用鼠标左键单击“选取元件项目”栏，使鼠标处于等待选取元件项目的状态，如图4-1-11所示。
图4-1-11 “放置”窗口

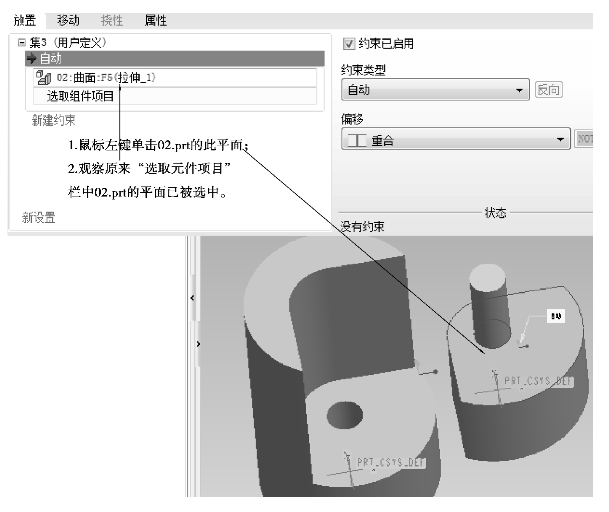

④用鼠标左键单击零件02.prt的圆柱销端平面，单击后在“选取元件项目”栏显示已经选中的平面，如图4-1-12所示。
⑤用鼠标左键单击“选取组件项目”栏，然后用鼠标左键单击零件01.prt的中间平面，单击后在“选取组件项目”栏显示已经选中的平面，如图4-1-13所示。
⑥鼠标左键单击“匹配”项目，使第一个约束中选取的两个零件的面为面对面相向而置，如图4-1-14所示，具体内容详见加油站。
图4-1-12 “元件”约束的选取
图4-1-13 “组件”约束的选取
图4-1-14 “匹配”约束
加油站：
约束类型中“匹配”→“偏距”（“重合”“定向”）含义如图4-1-15所示。
“匹配”：两个平面反向，或者说面对面。
图4-1-15 不同约束类型的含义
步骤2 进行第2个约束，在零件02.prt的圆柱销外表面和零件01.prt的对应孔内表面进行“插入”约束。

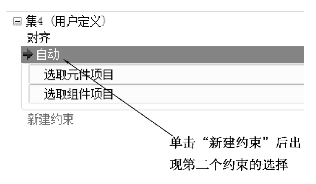

①用鼠标左键单击“新建约束”建立第二个约束，单击前如图4-1-16所示，单击后如图4-1-17所示。
图4-1-16 新建约束
图4-1-17 新建第二个约束

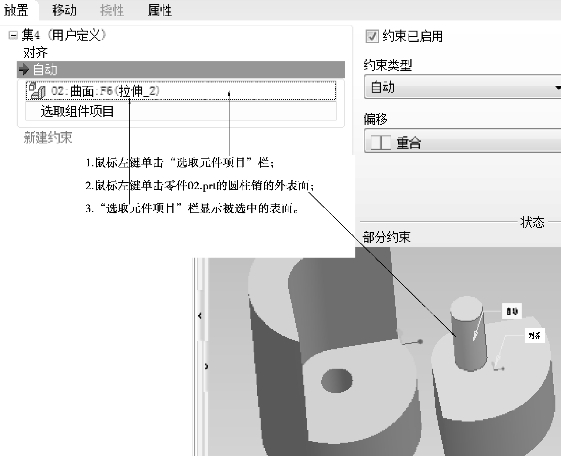

②鼠标左键单击“选取元件项目”栏，使鼠标处于等待选取元件项目的状态，然后选取02.prt的如图4-1-18所示圆柱销外表面，选取后“选取元件项目”栏显示被选中的曲面。
图4-1-18 第2个约束元件的选取

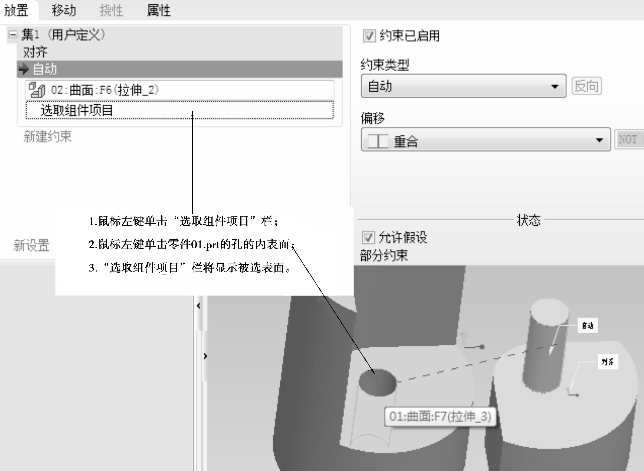

③鼠标左键单击“选取组件项目”栏，使鼠标处于等待选取元件项目的状态，然后选取01.prt的如图4-1-19所示孔的内表面，选取后“选取组件项目”栏显示被选中的曲面。
图4-1-19 第2个约束组件的选取
④上一步完成后装配情况如图4-1-20所示。
图4-1-20 “点选”完成的第2个约束

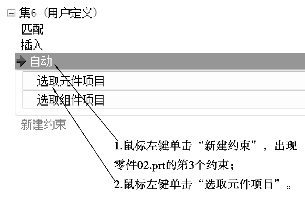

图4-1-21 第3个约束的建立
步骤3 进行第3个约束，零件02.prt上的侧面和零件01.prt的对应侧面进行约束。
①鼠标左键单击“新建约束”，建立零件02.prt的第3个约束，并单击“选取元件项目”栏，使鼠标处于等待选取元件项目的状态，如图4-1-21所示。
②鼠标左键单击零件02.prt的一个侧面如图4-1-22所示。

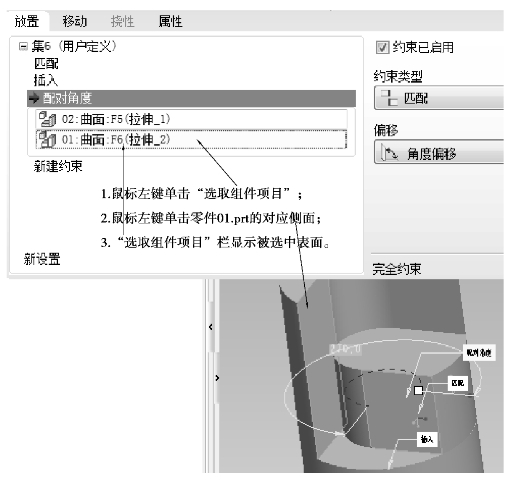

③鼠标左键单击零件01.prt对应的侧面如图4-1-23所示。

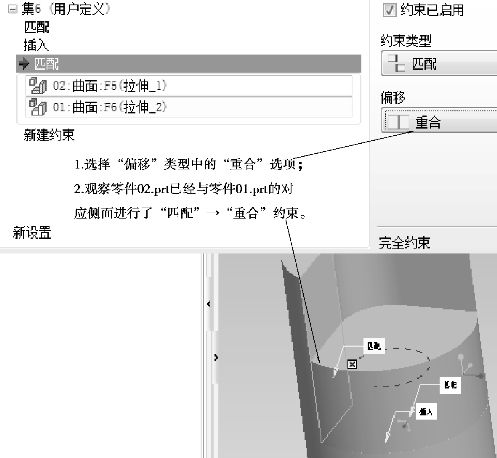

④选择约束方式为“偏移”类型中的“重合”方式，结果如图4-1-24所示。

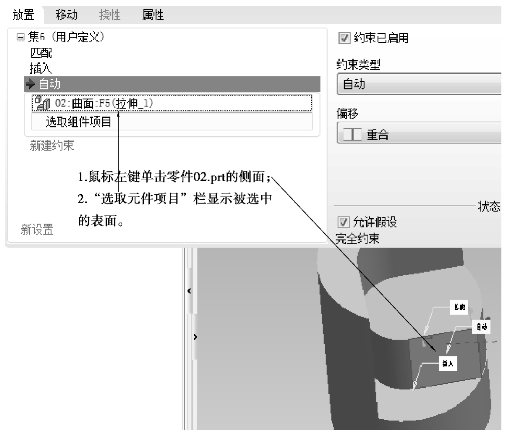

图4-1-22 元件的选取
图4-1-23 组件的选取
图4-1-24 重合
四、最终装配图
两个零件装配完成后如图4-1-1所示。
任务拓展
零件装配除了上述常用的“匹配”“对齐”外，还有一些其他约束装配的方法，简介如下所述。

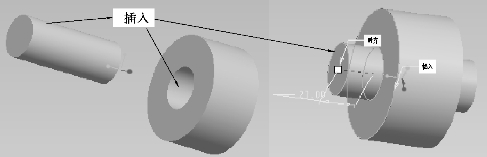

①“插入”：圆轴与圆孔的配合，如图4-1-25所示。
图4-1-25 “插入”约束

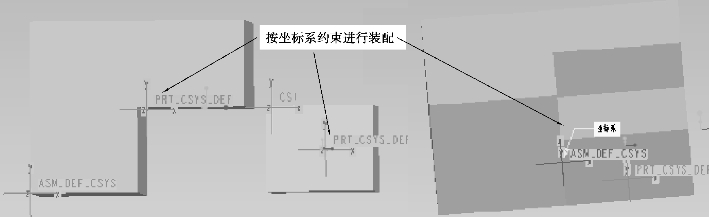

②“坐标系”：利用坐标系装配，如图4-1-26所示，须注意X、Y、Z轴的方向。
图4-1-26 “坐标系”约束

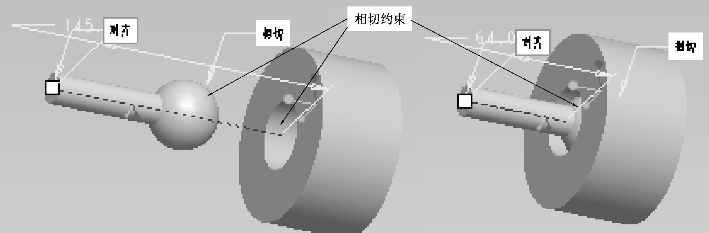

③“相切”：两曲面以相切方式进行装配，如图4-1-27所示。
图4-1-27 “相切”约束

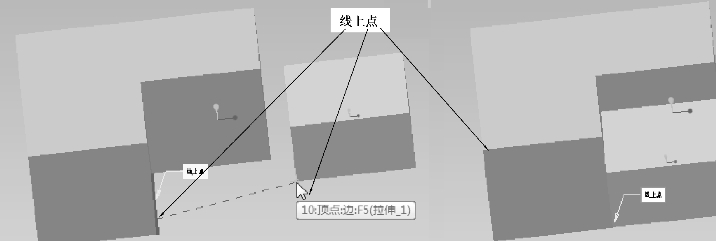

④“线上点”：将原件上的任一点与组件的边线，或是边线的延伸作相接，如图4-1-28所示。
图4-1-28 “线上点”约束

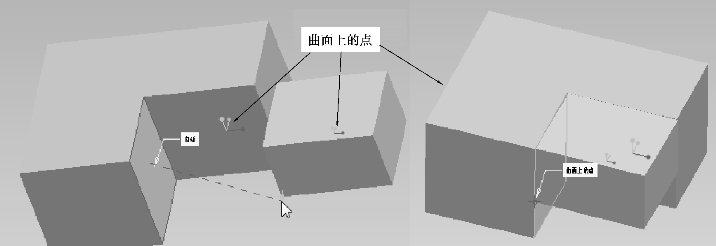

⑤“曲面上的点”：将原件上的任意一点与组件的面或是面的延伸作相接，如图4-1-29所示。
图4-1-29 “曲面上的点”约束

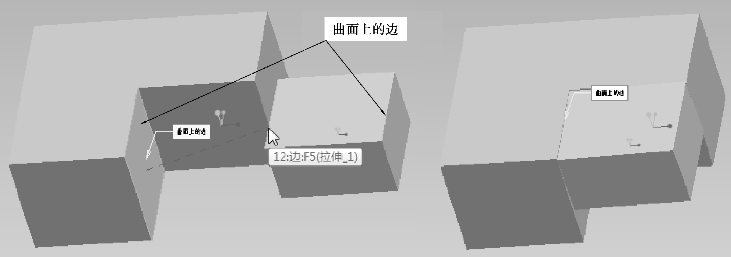

⑥“曲面上的边”：将原件上的任一边线与组件的面，或是面的延伸作相接，如图4-1-30所示。
图4-1-30 “曲面上的边”约束
拓展练习
运用相应的约束完成如图4-1-31所示的零件装配。

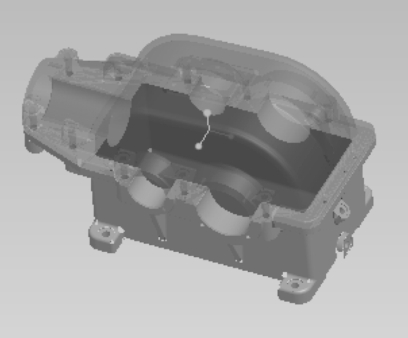

图4-1-31 减速器
