拱桥曲面设计：边界混合命令创建
【摘要】：任务描述利用边界混合命令完成拱桥曲面的创建如图3-3-1所示。图3-3-3公制选项二、创建拱桥轮廓曲线1.创建底部R70两条曲线步骤1选取工具栏“草绘”，在弹出的窗口中选择“TOP”面为草绘平面，其余默认，如图3-3-4所示。此时创建的基准平面属于内部基准平面，其隶属于本次“草绘”。图3-3-15选择参照曲线图3-3-16完成效果三、创建拱桥曲面拱桥曲面的创建采用边界混合令来完成，具体操作步骤如下所述。
任务描述

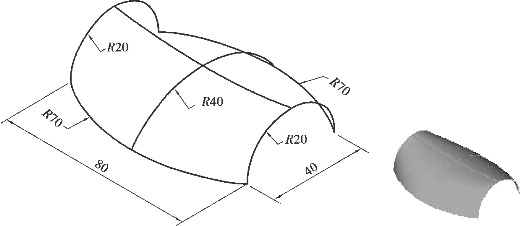

利用边界混合命令完成拱桥曲面的创建如图3-3-1所示。

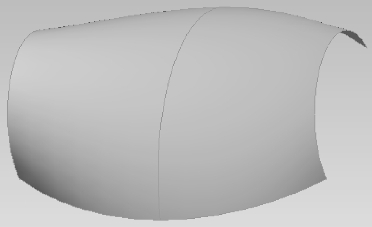

图3-3-1 拱桥曲面图
任务实施
一、新建进入实体建模模块

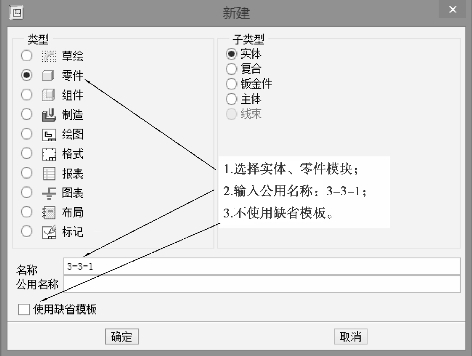

步骤1 选择“新建”→选“零件”模块→输入公用名称“3-3-1”→将“使用缺省模板”的钩去掉→单击“确定”，如图3-3-2所示。进入实体建模模块。
图3-3-2 “新建”对话框

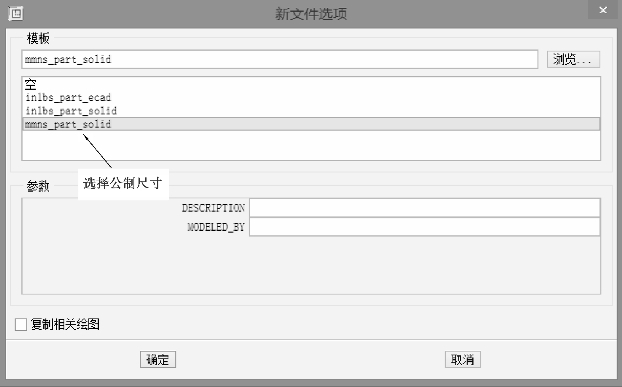

步骤2 选择公制尺寸选项，单击“确定”，进入实体建模模块，如图3-3-3所示。
图3-3-3 公制选项
二、创建拱桥轮廓曲线
1.创建底部R70两条曲线

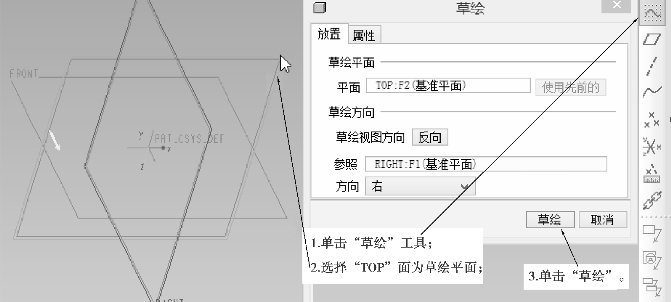

步骤1 选取工具栏“草绘”，在弹出的窗口中选择“TOP”面为草绘平面，其余默认，如图3-3-4所示。
图3-3-4 草绘曲线

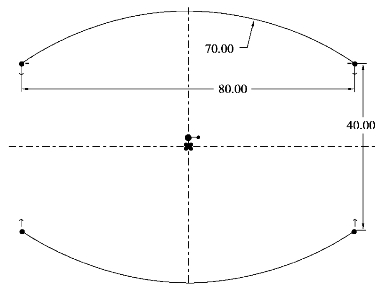

步骤2 进入“草绘”界面后，绘制底部R70两条曲线，如图3-2-5所示。完成后打“√”，退出草绘界面，完成曲线绘制，如图3-3-6所示。
2.创建顶部第一条R20曲线

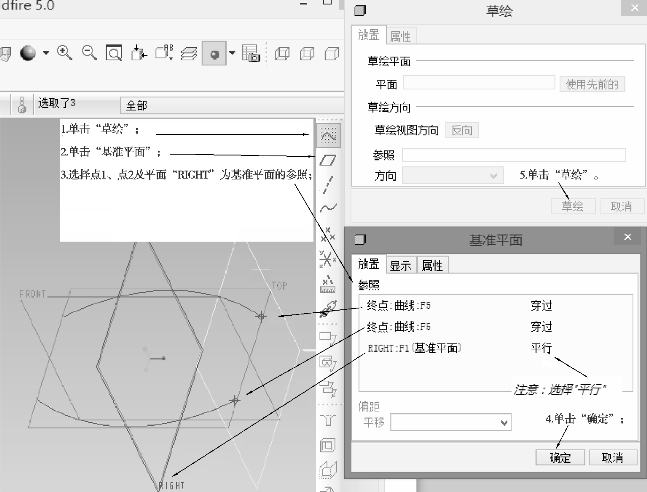

步骤1 创建R20圆弧，选取工具栏“草绘”，再选取工具栏“基准平面”。在弹出的窗口中选两个顶点及“RIGHT”为创建基准平面的参照平面（注意按住键盘上的“Ctrl”键），单击“确定”→“草绘”，如图3-3-7所示。
图3-3-5 二维曲线图

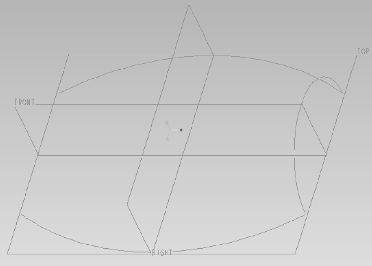

图3-3-6 完成效果
图3-3-7 创建内部基准平面
注意：以上是在创建“草绘”的情况下创建基准平面，故要先单击“草绘”，再单击“基准平面”。此时创建的基准平面属于内部基准平面，其隶属于本次“草绘”。在创建基准平面的界面下，采用穿过两个顶点及平行于“RIGHT”面的方法创建基准平面DTM1。该平面用于放置R20的曲线，完成后该基准平面自动隐藏，在模型树中可以看到。

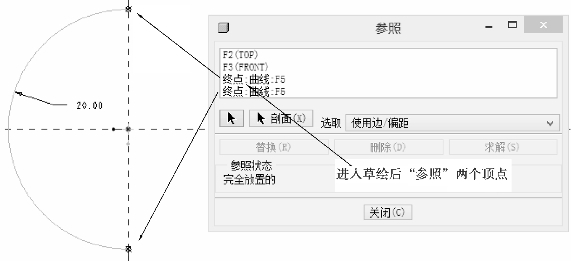

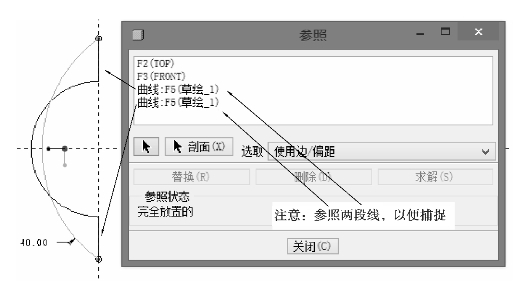

步骤2 进入草绘界面后，“参照”两个顶点，绘制R20曲线如图3-2-8所示，完成后如图3-3-9所示。
图3-3-8 选择参照点
图3-3-9 完成效果图
3.创建顶部第二条R20曲线

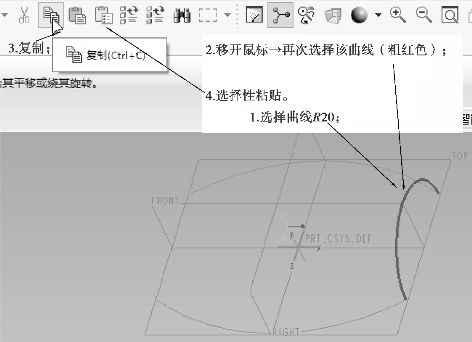

步骤1 选择曲线R20→移开鼠标→再次选择该曲线（粗红色）→在菜单栏选择“复制”→“选择性粘贴”，如图3-3-10所示。
图3-3-10 复制、选择性粘贴

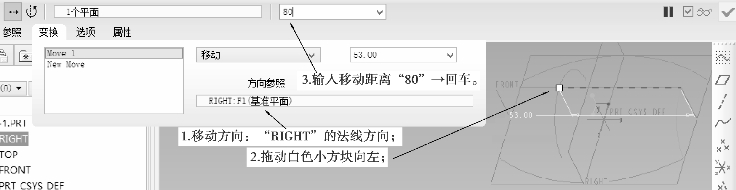

步骤2 进入“选择性粘贴”界面后，选择“RIGHT”面为方向参照面，拖动白色小方块向左，表示向左移动，输入移动距离“80”，按回车键，如图3-3-11所示。将“隐藏原始几何”前面“√”去掉，如图3-3-12所示。最后完成效果如图3-3-13所示。
图3-3-11 粘贴变换
图3-3-12 粘贴选项

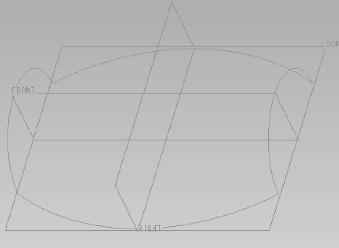

图3-3-13 完成效果
4.创建顶部R40曲线
步骤1 选取工具栏中“草绘”命令，在弹出的窗口中选择“RIGHT”为草绘平面，其余默认，如图3-3-14所示。
图3-3-14 选择草绘平面
步骤2 进入“草绘”界面后，参照上下两段曲线，绘制R40圆弧，如图3-2-15所示。完成后打“√”，退出草绘界面，完成曲线绘制，如图3-3-16所示。
图3-3-15 选择参照曲线
图3-3-16 完成效果
三、创建拱桥曲面
拱桥曲面的创建采用边界混合令来完成，具体操作步骤如下所述。
步骤1 单击工具栏中“边界混合”命令，如图3-3-17所示。
图3-3-17 边界混合命令
步骤2 在弹出的边界混合选项中，单击“曲线”，打开“曲线”选项。选取第一方向的第1条直线，按住键盘上的“Ctrl”键选择第2条曲线，如图3-3-18所示。
图3-3-18 选择第一方向线

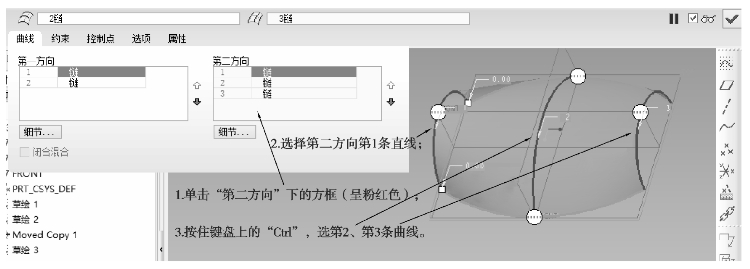

步骤3 单击“第二方向”下方的方框（此时该方框呈粉红色），选取第二方向的第1条直线，按住键盘上的“Ctrl”键选择第2、第3条直线，如图3-3-19所示，完成后如图3-3-20所示。
图3-2-19 选择第二方向线
图3-3-20 完成效果图
注意：①第一方向的线与第二方向的线可以调转，也就是说第一方向可以选择竖向的3条线，第二方向选择横向的2条线。
②同一方向几条线的选择顺序关系不大，利用第一方向的第1条线可以选择右边那条，第2条再选择左边那条。
任务拓展

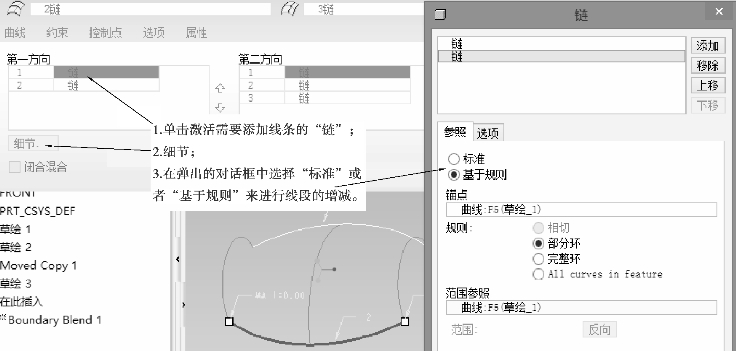

采用边界混合命令构建曲面时，可以有两个方向的曲线，也可以只有一个方向的曲线。当某一个方向的某一条曲线是由多段线组成时，要在该线段“链”的细节中来进行操作，如图3-3-21所示。可以在“标准”选项中进行加减线段，也可以在“基于准则”中来进行操作。
图3-3-21 曲线“链”选择选项
另外，在做边界混合时，如果有需要制订点进行混合，可以在“选项”中来调整，下面以例题来进行说明。
例：创建如图3-3-22所示曲面。

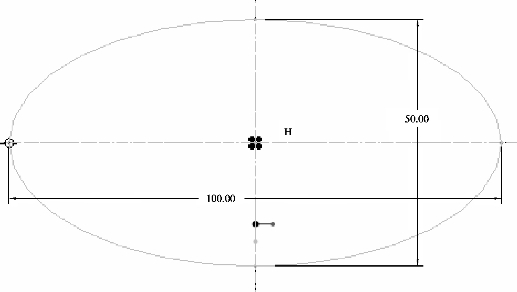

步骤1 在TOP面创建一个100×50的椭圆，如图3-2-22所示。
图3-3-22 二维截面1

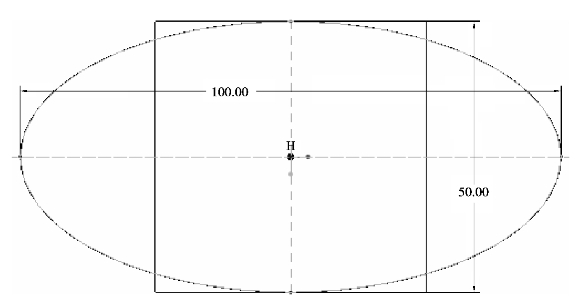

步骤2 将TOP面往上偏移“50”，创建一个基准平面DTM1，如图3-3-23所示。并在DTM1面绘制一个50×50的正方形，将正方形左右两端打断，如图3-3-24所示。
步骤3 将DTM1面往上偏移“50”，创建一个基准平面DTM2，如图3-3-25所示。并在DTM2面绘制一个100×50的椭圆，如图3-3-26所示。
图3-3-23 完成效果
图3-3-24 二维截面2
图3-3-25 创建基准平面
图3-3-26 二维截面3

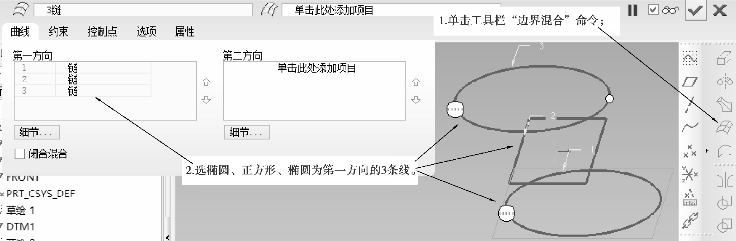

步骤4 单击工具栏中的“边界混合”，选椭圆、正方形、椭圆为第一方向的3条直线，如图3-3-27所示。
图3-3-27 边界混合曲线

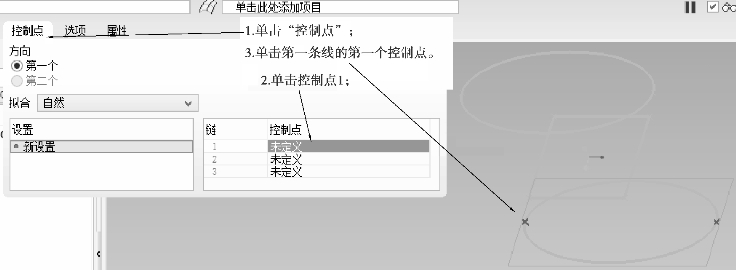

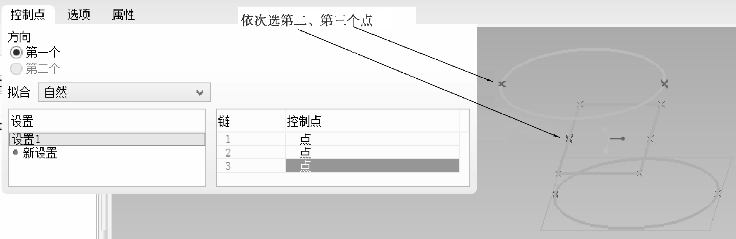

步骤5 单击“控制点”，打开控制点面板，单击“链1控制点”，鼠标在图中选择第一个控制点（椭圆左边的红色点），如图3-3-28所示。选择完第一个点后，红点自动跳到第二、第三个对应点，鼠标在图中依次选择第二、第三个控制点，如图3-3-29所示。
图3-3-28 定义第一个控制点
图3-3-29 定义其余控制点

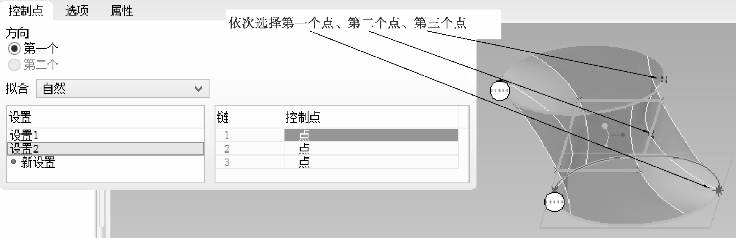

步骤6 完成设置1（左边控制点）后，红点会自动跳到另外一侧（设置2），依次点击控制点一、二、三，完成控制点的设置，如图3-3-30所示。
图3-3-30 完成控制点设置
拓展练习

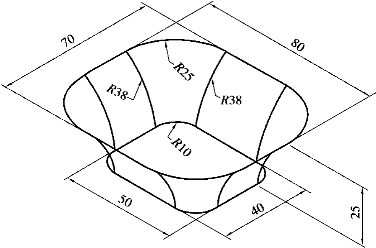

1.运用边界混合命令完成图3-3-31所示曲面造型。
图3-3-31 练习1

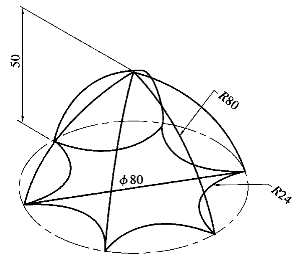

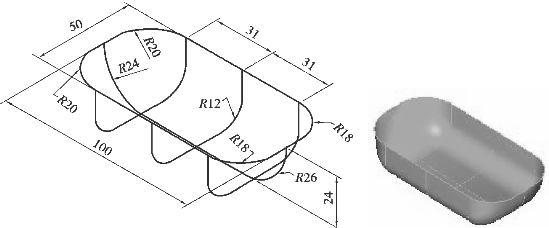

2.综合运用前面所学，构建图3-3-32及图3-3-33所示曲面。
图3-3-32 练习2
图3-3-33 练习3
