曲面设计教程：漏斗外形和底部曲面的创建
【摘要】：任务描述利用填充曲面、旋转曲面、混合曲面等曲面的创建的方法构建如图3-2-1所示漏斗的曲面图。图3-2-9混合曲面命令步骤2在弹出的菜单中，默认设置，单击“完成”，如图3-2-10所示。步骤6进入草绘模块，利用“使用”功能，将漏斗上面的内圈选择出来，如图3-2-15所示。图3-2-18定义深度方式图3-2-19深度输入图3-2-20完成效果四、创建漏斗底下部分漏斗底下的部分是一个圆台形状，可以通过旋转命令来进行曲面创建，具体构图步骤如下所述。
任务描述
利用填充曲面、旋转曲面、混合曲面等曲面的创建的方法构建如图3-2-1所示漏斗的曲面图。

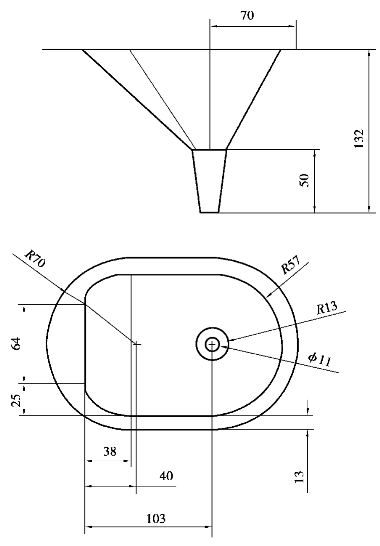

图3-2-1 漏斗曲面图
任务实施
一、新建进入实体建模模块

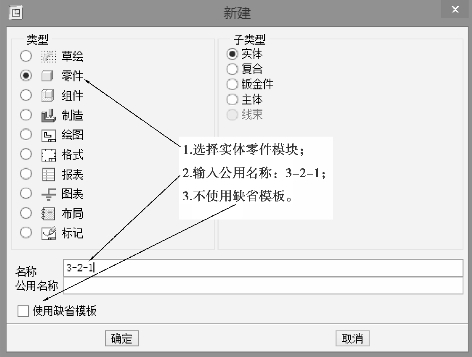

步骤1 选择“新建”→选择“零件”模块→输入公用名称“3-2-1”→将“使用缺省模板”的钩去掉→单击“确定”，如图3-2-2所示。进入实体建模模块。
步骤2 选择公制尺寸选项，单击“确定”，进入实体建模模块，如图3-2-3所示。
图3-2-2 “新建”对话框
图3-2-3 公制选项
二、创建最上面的平整面（填充曲面）

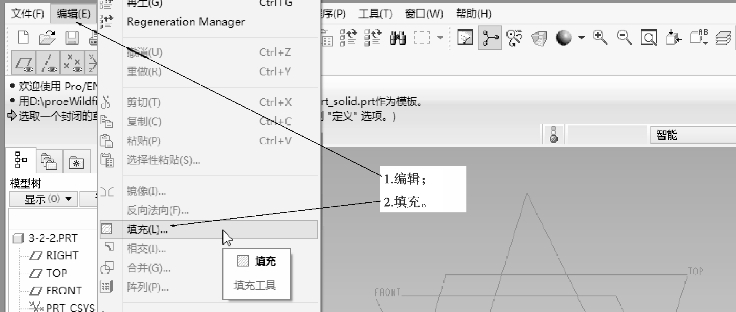

步骤1 选取菜单栏中“编辑”命令→“填充”，如图3-2-4所示。

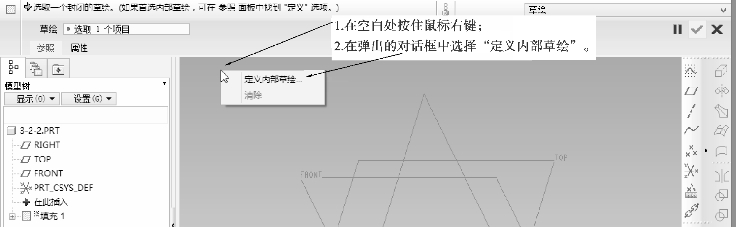

步骤2 进入“填充”界面后，在空白处按住鼠标右键，在弹出的对话框中选择“定义内部草绘”，如图3-2-5所示。

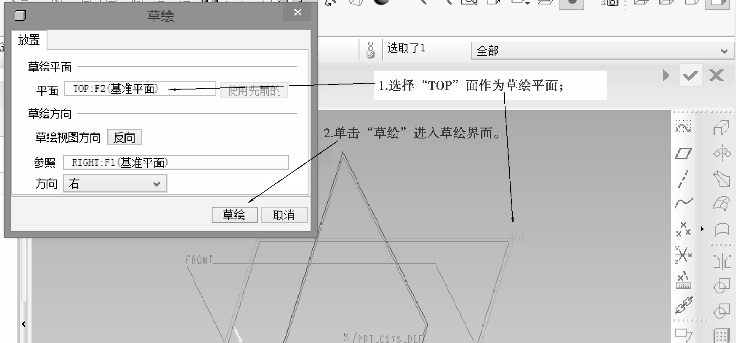

步骤3 在弹出的“草绘”设置对话框中，选择“TOP”面为草绘平面，其他选项默认，单击“确定”，如图3-2-6所示。单击“草绘”后进入草绘模块。
步骤4 进入草绘界面后，画出漏斗顶部轮廓图，如图3-2-7所示。完成后打“√”，退出“草绘”模块，完成顶部填充曲面，如图3-2-8所示。
图3-2-4 填充命令
图3-2-5 定义内部草绘
图3-2-6 选择草绘平面
图3-2-7 二维草绘图

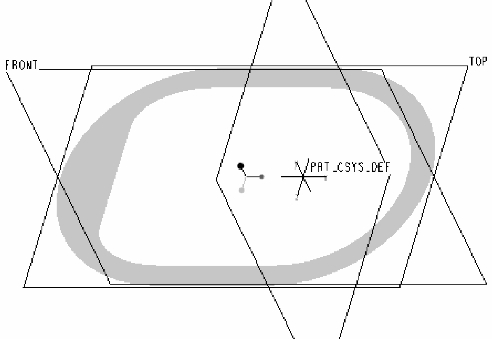

图3-2-8 完成效果图
三、创建漏斗中间部分
漏斗的中间部分创建采用混合命令来完成，具体操作步骤如下所述。

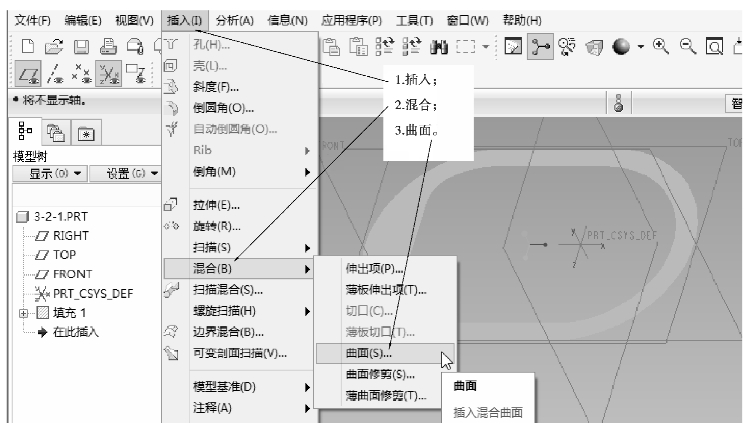

步骤1 单击菜单栏中的“插入”→“混合”→“曲面”，如图3-2-9所示。
图3-2-9 混合曲面命令
步骤2 在弹出的菜单中，默认设置，单击“完成”，如图3-2-10所示。在弹出的下一个菜单中，默认设置，单击“完成”，如图3-2-11所示。
图3-2-10 混合选项
图3-2-11 混合对话框
步骤3 在弹出的菜单中，选择“TOP”为草绘平面，如图3-2-12所示。

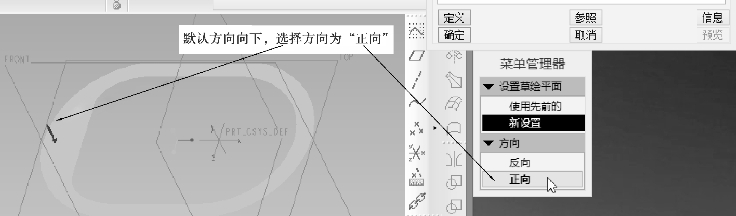

步骤4 在继续弹出的菜单中，选择默认方向为正向，如图3-2-13所示。

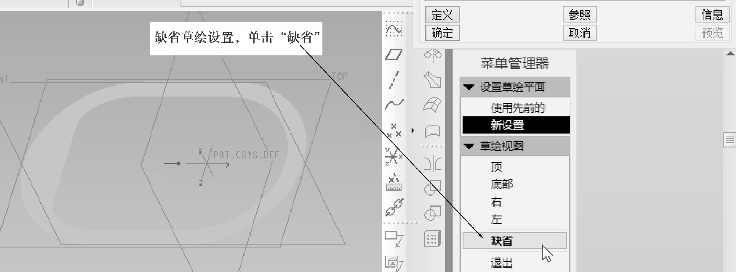

步骤5 在继续弹出的菜单中，单击“缺省”，系统默认草绘设置，如图3-2-14所示。
步骤6 进入草绘模块，利用“使用”功能，将漏斗上面的内圈选择出来，如图3-2-15所示。

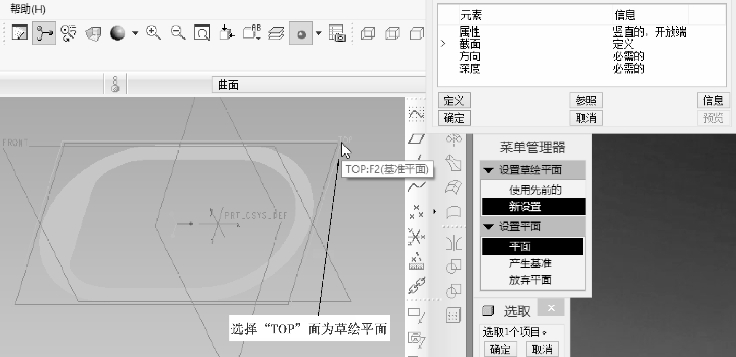

图3-2-12 选择草绘平面
图3-2-13 选择草绘方向
图3-2-14 草绘视图“缺省”

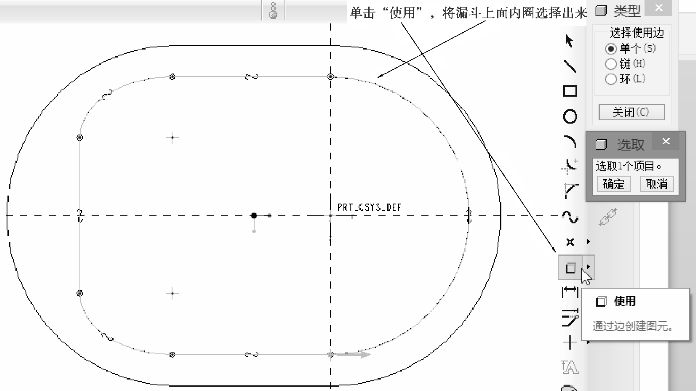

图3-2-15 第一个混合截面

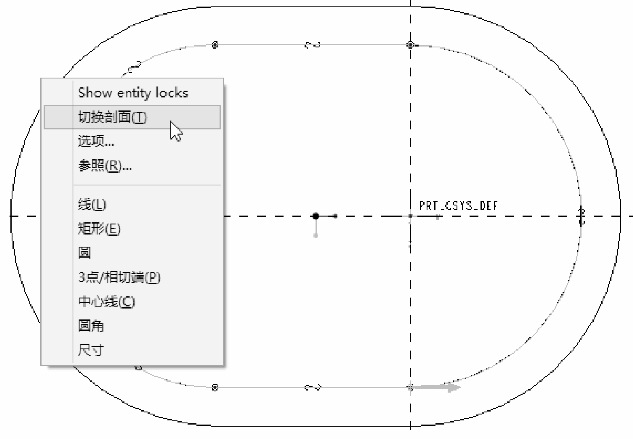

步骤7 完成第一截面后，在空白处单击鼠标右键，在弹出的对话框中，选择“切换剖面”，如图3-2-16所示。
图3-2-16 切换截面

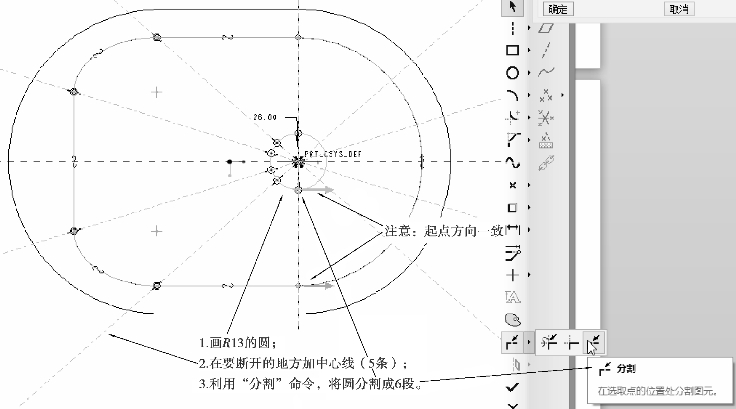

步骤8 切换剖面后，作第二截面图。画圆R13，加中心线，利用分割命令把圆分割成6段，与第一截面相对应，注意两个截面的起始点要一样，如图3-2-16所示。完成后打“√”，退出草绘界面，如图3-2-17所示。
图3-2-17 第二个混合截面

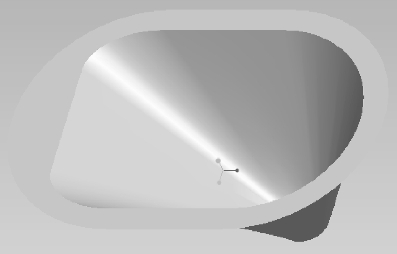

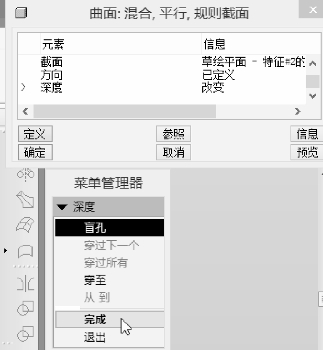

步骤9 如图3-2-18所示，在弹出的菜单中选择“盲孔”→“完成”。弹出如图3-2-19所示对话框，输入截面2的深度：132-50，按“回车”键，打“√”。确认完成后如图3-2-20所示。
图3-2-18 定义深度方式

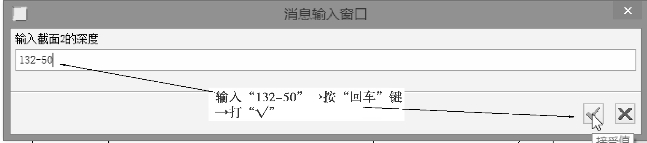

图3-2-19 深度输入
图3-2-20 完成效果
四、创建漏斗底下部分
漏斗底下的部分是一个圆台形状，可以通过旋转命令来进行曲面创建，具体构图步骤如下所述。
步骤1 单击工具栏中“旋转”命令，如图3-2-21所示。进入旋转界面，单击“创建曲面”，在空白处按住鼠标右键，直至弹出对话框，选择“定义内部草绘”，如图3-2-22所示。
图3-2-21 旋转命令
图3-2-22 旋转曲面
步骤2 在弹出的对话框中，选择“FRONT”面为草绘平面，其他默认，完成后单击“草绘”，如图3-2-23所示。
图3-2-23 草绘截面选择

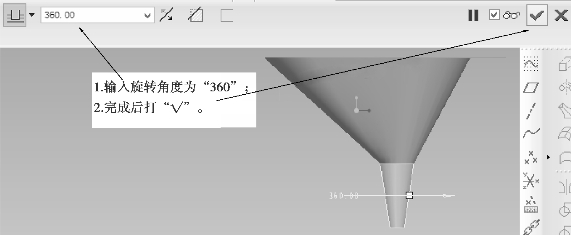

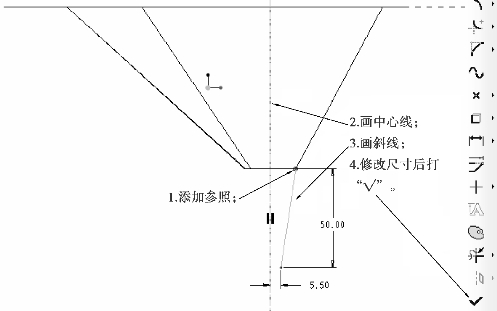

步骤3 进入草绘模块后，画旋转的截面线：先添加R13的圆为参照，画斜线→画中心线→修改尺寸，如图3-2-24所示。完成后打“√”退出草绘，回到旋转命令界面。输入旋转角度为“360°”，如图3-2-25所示。完成后打“√”，最终完成漏斗的设计如图3-2-26所示。
图3-2-24 旋转截面图
图3-2-25 旋转角度
图3-2-26 完成效果
任务拓展
创建曲面的方法有很多，构建漏斗的曲面图用到了填充曲面、混合曲面及旋转曲面。一般情况下，创建实体的方法都适合于曲面的创建。下面再介绍几种常用创建曲线的方法。
一、拉伸曲面
例：创建一个200×100×50，四周倒角半径为R10的长方体曲面。

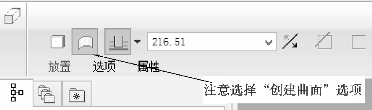

步骤1 新建一个实体建模模块，进入拉伸命令。注意选择“创建曲面”选项，如图3-2-27所示。
图3-2-27 拉伸曲面选项

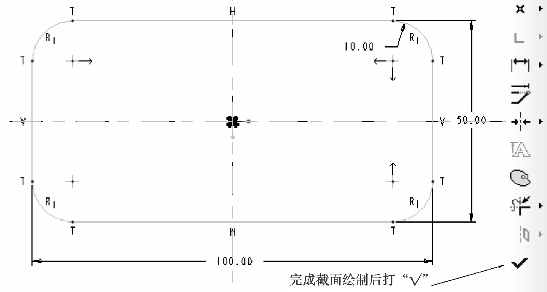

步骤2 选择“TOP”面为草绘平面，绘制如图3-2-28所示截面，完成后打“√”退出草绘，如图3-2-28所示。
图3-2-28 二维截面图
注意：拉伸曲面的截面图可以是封闭的也可以是开放的，不像拉伸实体那样要求截面封闭。封闭端表示拉伸后前后面封闭，否则不封闭。但是要在拉伸截面为封闭的情况下才有“封闭端”这个选项。

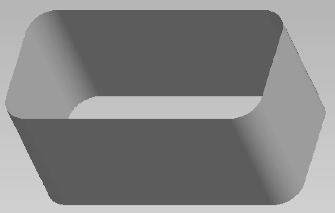

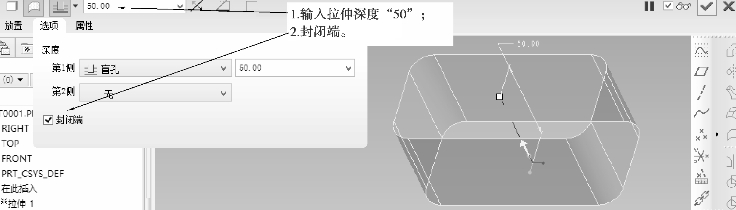

步骤3 在旋转选项中，输入拉伸深度为“50”，在选项处封闭端前面打上“√”。表示拉伸前后面封闭，如图3-2-29所示，完成后效果如图3-2-30所示。如果选项处封闭端前面的“√”不勾，则上下面不封闭，如图3-2-31所示。
图3-2-29 曲面拉伸选项

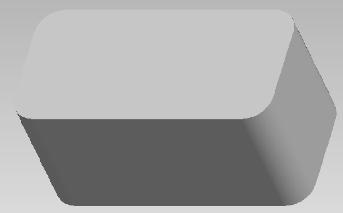

图3-2-30 封闭端
图3-2-31 非封闭端
二、扫描曲面
例：创建一段弯管曲面，扫描轨迹线为样条曲线，扫描截面为R10的半圆。其方法与实体的扫描很相似。
步骤1 在菜单栏中选择“插入”→“扫描”→“曲面”，如图3-2-32所示。

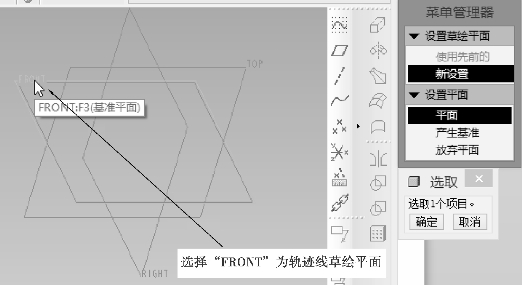

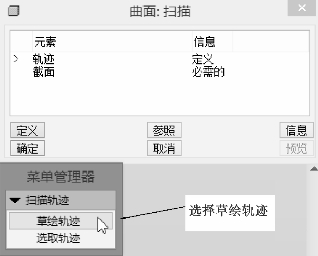

步骤2 在弹出的菜单中选择“草绘轨迹”，如图3-2-33所示。然后弹出下一菜单，选择“FRONT”为轨迹线的草绘平面，如图3-2-34所示。再默认缺省设置，直至进入草绘界面。
草绘轨迹：表示现在画轨迹线。选取轨迹：表示图中已经有轨迹线了，现在要选取它作为扫描轨迹线。

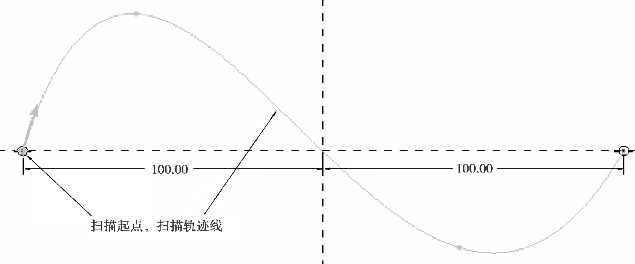

步骤3 进入草绘界面后，草绘轨迹线，如图3-2-35所示。完成后打“√”，退出草绘轨迹界面。

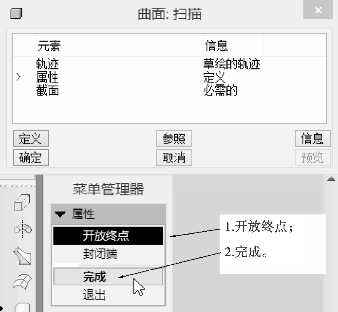

步骤4 在弹出的菜单栏中，选择“开放终点”→单击“完成”，如图3-2-36所示。进入绘制扫描截面界面，绘制截面如图3-2-37所示，完成后打“√”，退出草绘界面，完成效果图如图3-2-38所示。

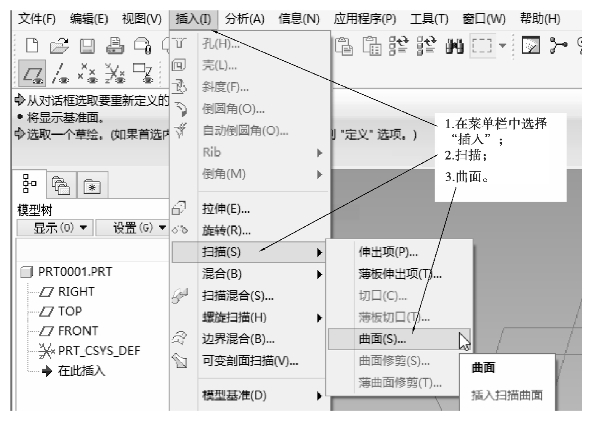

图3-2-32 扫描曲面命令
图3-2-33 定义扫描轨迹
图3-2-34 选择草绘平面
图3-2-35 草绘轨迹线
图3-2-36 定义属性
图3-2-37 扫描截面线
注意：开放终点操作为扫描起点，终点不封闭。封闭端操作为扫描起点及终点都是封闭的，但此时要求扫描截面也是封闭的，与拉伸曲面相类似。

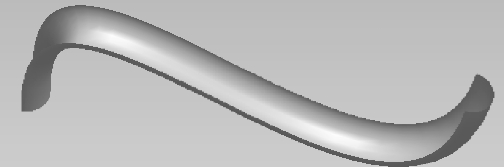

图3-2-38 完成效果图
拓展练习

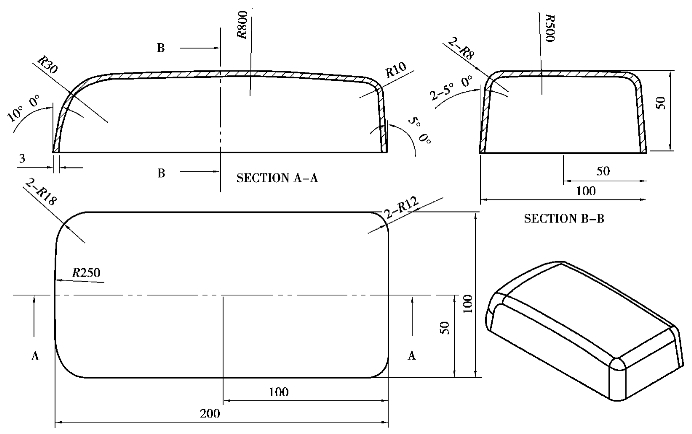

1.综合运用前面所学，构建如图3-2-39所示图（提示：顶部可以采用扫描曲面，去除材料完成）。
图3-2-39 练习1
2.运用拉伸、选择等命令完成如图3-2-40所示曲面造型。
图3-2-40 练习2
