任务9：扫描混合特征建立把手
【摘要】：任务描述用扫描混合特征，建立完成如图2-9-1所示的把手。图2-9-1把手任务实施一、新建进入实体建模模块步骤选择“新建”→选择“零件”模块→输入公用名称“2-9-1”→将“使用缺省模板”的钩去掉→单击“确定”，如图2-9-2所示，进入实体建模模块。单击“草绘”按钮，进入把手混合特征轨迹的草绘界面。图2-9-23起始点选取问题任务拓展建立扫描混合特征时，如何做到截面图元数相等是关键，如下例。
任务描述

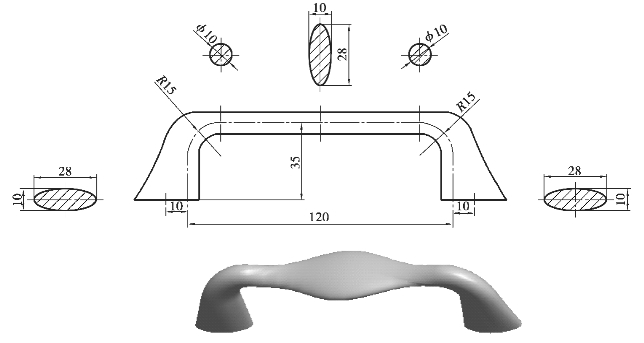

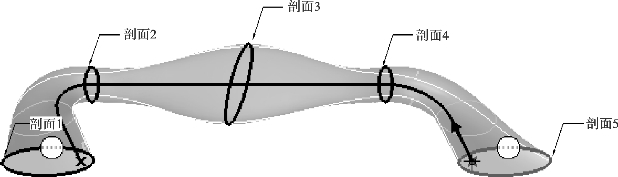

用扫描混合特征，建立完成如图2-9-1所示的把手。
图2-9-1 把手
任务实施
一、新建进入实体建模模块
步骤 选择“新建”→选择“零件”模块→输入公用名称“2-9-1”→将“使用缺省模板”的钩去掉→单击“确定”，如图2-9-2所示，进入实体建模模块。
图2-9-2 “新建”对话框
二、建立草绘——把手扫描混合特征的轨迹
步骤1 鼠标左键单击视图工具图标
，选择基准平面“FRONT”作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-9-3所示。单击“草绘”按钮，进入把手混合特征轨迹的草绘界面。

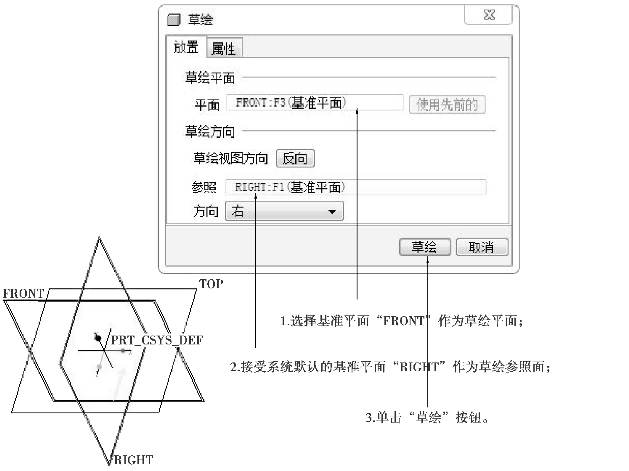

图2-9-3 “草绘”对话框
步骤2 绘制草图。依次单击草绘视图工具图标
、
、
、
，在FRONT面上完成截面草图的绘制，如图2-9-4所示。完成后单击草绘视图工具图标
，退出草绘界面。

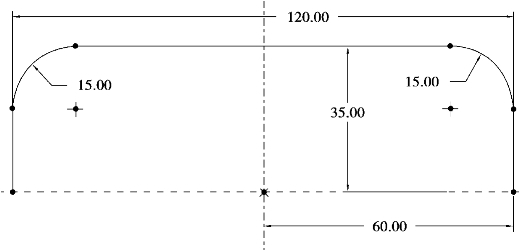

图2-9-4 绘制草图
三、建立扫描混合特征
步骤1 移动鼠标单击主功能菜单中的“插入”→“扫描混合”命令，如图2-9-5所示。
图2-9-5 插入扫描混合特征
步骤2 进入扫描混合实体截面草绘界面。①单击“创建实体”按钮。②单击“参照”按钮。③先激活轨迹下的选项，后单击所绘制的轨迹，如图2-9-6所示。
图2-9-6 “参照”对话框
步骤3 绘制第一个截面。①单击“剖面”按钮。②单击剖面下的单元格，激活截面。③单击轨迹的左端点，激活“草绘”按钮。④单击“草绘”按钮，如图2-9-7所示。进入草绘界面后，单击
、
按钮，绘制椭圆截面草图，如图2-9-8所示。完成后打“√”，退出草绘界面。完成后得到实体1，如图2-9-9所示。
图2-9-7 选取剖面1

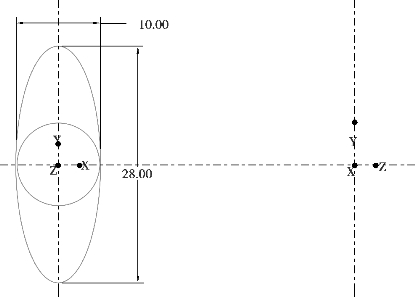

图2-9-8 草绘截面1
图2-9-9 实体1
步骤4 绘制第二个截面。①单击“插入”按钮，同时选中剖面下的单元格，激活截面。②单击轨迹的左端点，激活“草绘”按钮。③单击“草绘”按钮，如图2-9-10所示。进入草绘界面后，单击
、
按钮，绘制圆截面草图，如图2-9-11所示。完成后打“√”，退出草绘界面。完成后得到实体2，如图2-9-12所示。

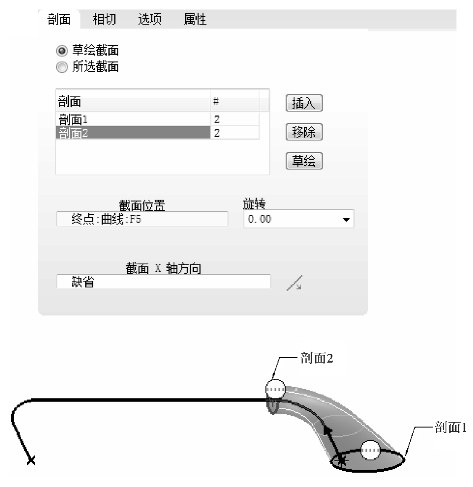

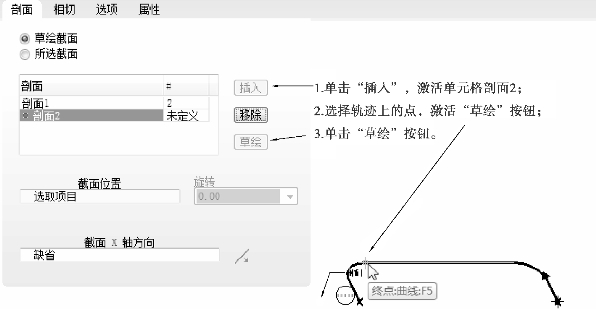

图2-9-10 选取剖面2

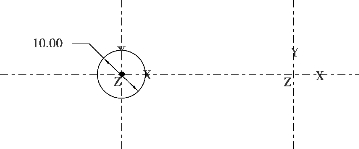

图2-9-11 草绘截面2
图2-9-12 实体2
步骤5 绘制第三个截面。①单击“插入”按钮，同时选中剖面下的单元格，激活截面。②新建点。单击
按钮，系统将弹出对话框，同时选中轨迹线与FRONT平面，得到交点PNT0，单击“确定”按钮，如图2-9-13所示。③单击轨迹上的PNT0点，激活“草绘”按钮。④单击“草绘”按钮，如图2-9-14所示。进入系统界面后，单击
、
按钮，绘制椭圆截面，如图2-9-15所示，完成后打“√”，得到实体3，如图2-9-16所示。

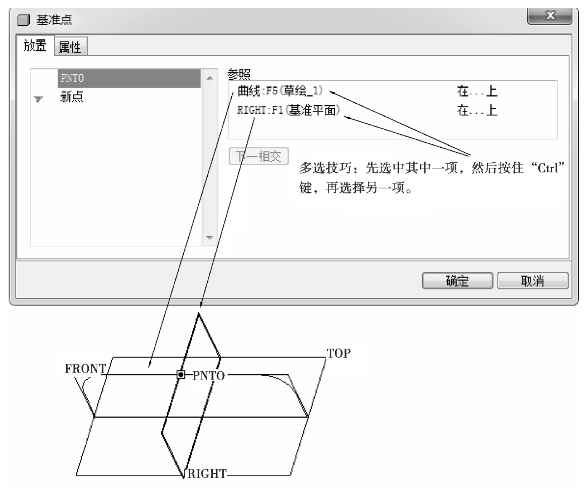

图2-9-13 “打点”

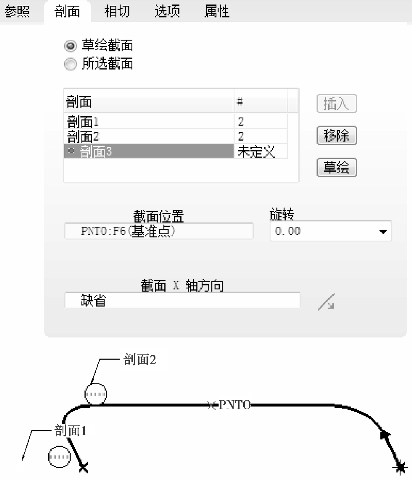

图2-9-14 选取剖面3
图2-9-15 草绘截面3
步骤6 绘制第四个截面。①单击“插入”按钮，同时选中剖面下的单元格，激活截面。②单击轨迹的点，激活“草绘”按钮。③单击“草绘”按钮，如图2-9-17所示。进入草绘界面后，单击
、
按钮，绘制圆截面草图，如图2-9-18所示。完成后打“√”，退出草绘界面。完成后得到实体4，如图2-9-19所示。

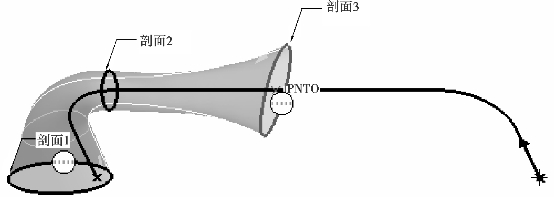

图2-9-16 实体3

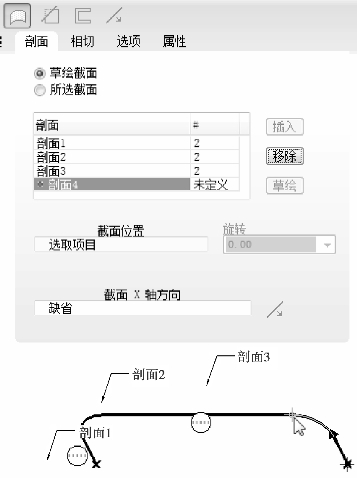

图2-9-17 选取剖面4
图2-9-18 草绘截面4

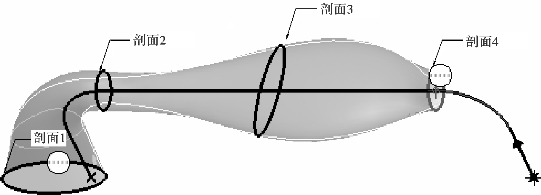

图2-9-19 实体4
步骤7 绘制第五个截面。①单击“插入”按钮，同时选中剖面下的单元格，激活截面。②单击轨迹的点，激活“草绘”按钮。③单击“草绘”按钮，如图2-9-20所示。进入草绘界面后，单击
、
按钮，绘制圆截面草图，如图2-9-21所示。完成后打“√”，退出草绘界面。完成后得到实体5，如图2-9-22所示。

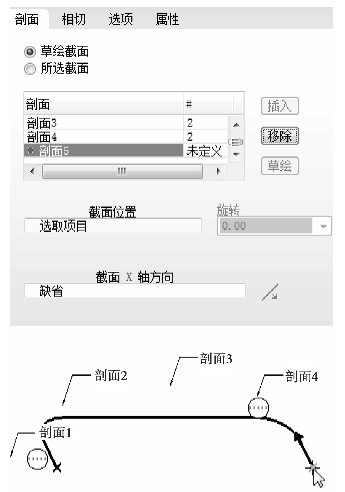

图2-9-20 选取剖面5
图2-9-21 草绘截面5
图2-9-22 实体5
加油站：
扫描混合具有扫描和混合两种造型方法的特征，基本方法：
①草绘一条曲线作为扫描混合的轨迹线。
②如果你所绘制的图形有多个截面，可以在轨迹线上创建基准点。
③打开扫描混合工具，选择轨迹线。
④选择“截面”选项板→勾选“草绘截面”→点选曲线的起点。
⑤单击“草绘”选项，进入草绘界面，绘制扫描混合的起始截面。
⑥退出草绘界面，选择曲线的终点，重复步骤⑤。
⑦退出草绘界面，还可以选择第2条的基准点，添加中间截面，方法同上所述。
⑧完成绘制。
提示：
①草绘截面时，要求截面图元数相等，同混合工具一样。

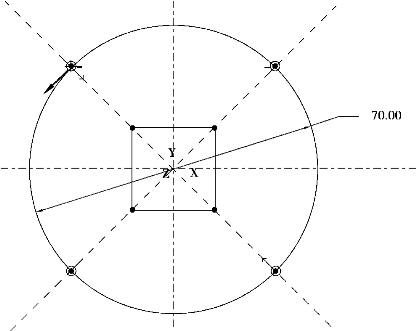

②扫描混合涉及起始点问题。在本例中，如果第一个点为有箭头的那个点，那绘图的方向如图2-9-23所示。
图2-9-23 起始点选取问题
任务拓展
建立扫描混合特征时，如何做到截面图元数相等是关键，如下例。
①建立扫描轨迹，如图2-9-24所示。
②截面1为一正方形，如图2-9-25所示。
③截面2为一圆，如图2-9-26所示。
④截面3为一个点，扫描混合完成后如图2-9-27所示。
图2-9-24 建立扫描轨迹

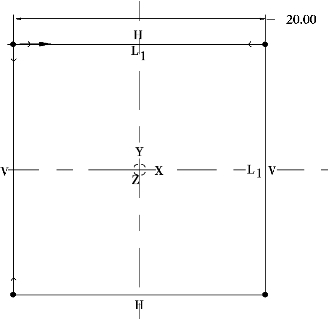

图2-9-25 截面1
图2-9-26 截面2
图2-9-27 效果图
拓展练习
利用扫描混合特征，完成如图2-9-28及图2-9-29所示的实体绘制。

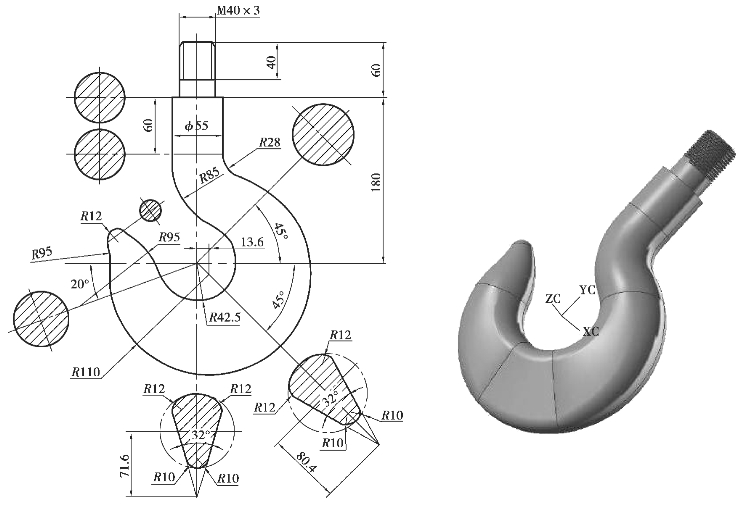

图2-9-28 练习1

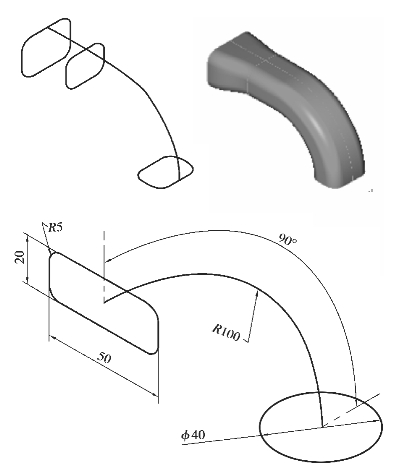

图2-9-29 练习2
