弹簧的建模：利用螺旋扫描特征建立
【摘要】：任务描述用螺旋扫描特征，建立完成如图2-8-1所示的弹簧。图2-8-1弹簧任务实施一、新建进入实体建模模块步骤选择“新建”→选择“零件”模块→输入公用名称“2-8-1”→将“使用缺省模板”的钩去掉→单击“确定”，如图2-8-2所示，进入实体建模模块。图2-8-2“新建”对话框二、建立螺旋扫描步骤1建立螺旋扫描特征。非等螺距扫描绘制弹簧是利用“插入”→“螺旋扫描”→“伸出项”来完成的，有下述几个步骤。
任务描述
用螺旋扫描特征，建立完成如图2-8-1所示的弹簧。

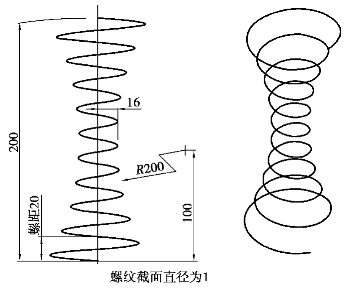

图2-8-1 弹簧
任务实施
一、新建进入实体建模模块
步骤 选择“新建”→选择“零件”模块→输入公用名称“2-8-1”→将“使用缺省模板”的钩去掉→单击“确定”，如图2-8-2所示，进入实体建模模块。
图2-8-2 “新建”对话框
二、建立螺旋扫描
步骤1 建立螺旋扫描特征。移动鼠标单击主功能菜单中的“插入”→“螺旋扫描”→“伸出项”命令，如图2-8-3所示。
图2-8-3 建立螺旋扫描特征

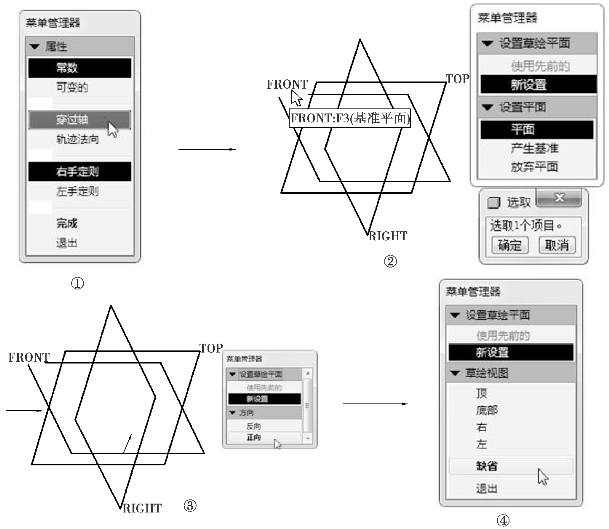

图2-8-4 进入螺旋扫描截面草绘界面
步骤2 进入螺旋扫描截面草绘界面。①在弹出的对话框中依次单击“常数”“穿过轴”“右手定则”，选择结束后单击“完成”按钮。②系统继续弹出“菜单管理器”，用鼠标选择基准平面“FRONT”作为草绘平面。③选择“正向”。④单击“缺省”按钮，如图2-8-4所示。
步骤3 进入草绘界面后，利用
、
、
、
特征，绘制螺旋扫描轨迹，如图2-8-5所示。完成后打“√”，在弹出的对话框中输入深度“95”，完成后打“√”，进入螺旋扫面截面的绘制。在界面中绘制直径为“1”的圆，如图2-8-6所示。完成后打“√”，得到螺旋扫描实体，如图2-8-7所示。
图2-8-5 绘制螺旋扫描轨迹
图2-8-6 绘制截面
图2-8-7 螺旋扫描实体
加油站：
螺纹的旋向问题：螺纹有左旋和右旋之分。顺时针旋转时旋入的螺纹称为右旋螺纹，反之，逆时针旋转时旋入的螺纹称为左旋螺纹。将螺纹或螺杆垂直于水平面，可以看到每一条螺纹都是斜的，如果右边高，则螺纹属右旋，如图2-8-8所示。
在PRO/E软件的使用中，螺纹的旋向可以在螺旋扫描的开始设置中通过穿过轴/轨迹法向，右手定则/左手定则的设置进行选择，如图2-8-9所示。

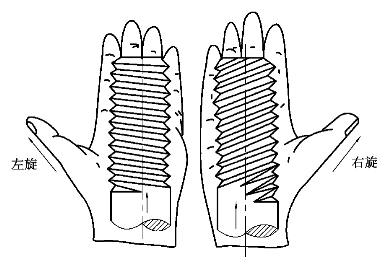

图2-8-8 螺纹旋向
图2-8-9 设置属性
任务拓展
螺纹不仅有等螺距的，还有变螺距的，也就是非等螺距。
非等螺距扫描绘制弹簧是利用“插入”→“螺旋扫描”→“伸出项”来完成的，有下述几个步骤。
①打开PRO/E 5.0软件，单击视图菜单中的“插入”→“螺旋扫描”→“伸出项”，选择“可变的”“穿过轴”“右手定则”，如图2-8-10所示。
②选择草绘轨迹，绘制轨迹，将轨迹进行打断，单击“确定”，如图2-8-11所示。
图2-8-10 插入螺旋扫描
图2-8-11 绘制轨迹
③输入节距值，绘制可变螺距的截面草图，单击“完成”绘制截面，如图2-8-12所示。
④单击“确定”按钮，完成图2-8-13的绘制。
图2-8-12 绘制可变螺距的截面草图

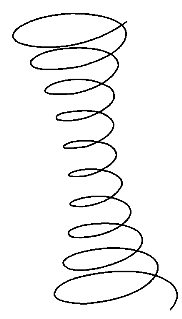

图2-8-13 效果图
拓展练习
利用旋转、螺旋扫描等特征，完成图2-8-14、图2-8-15的实体绘制。

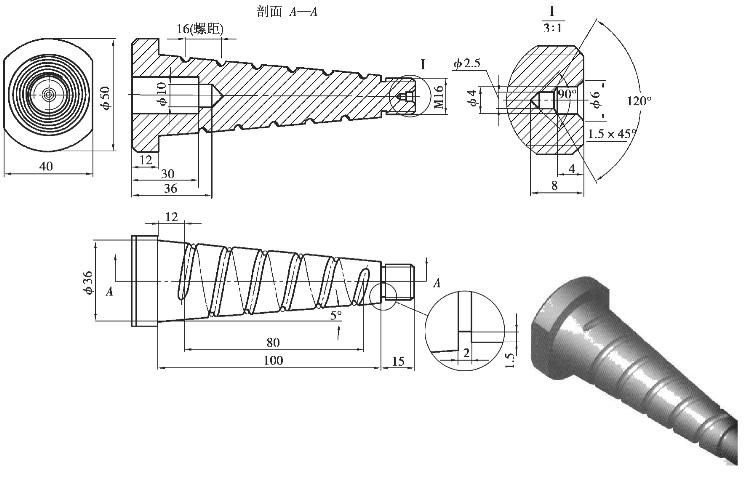

图2-8-14 练习1

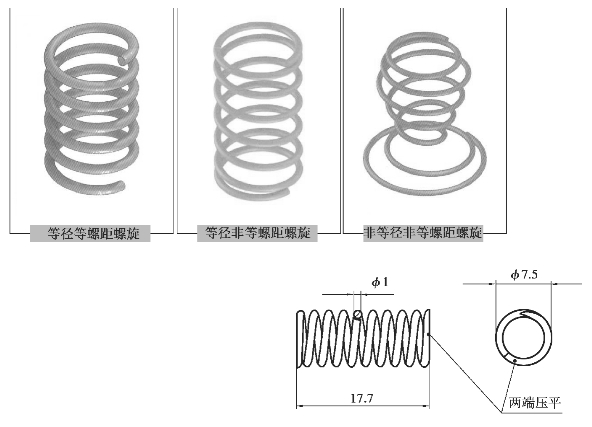

图2-8-15 练习2
