任务描述

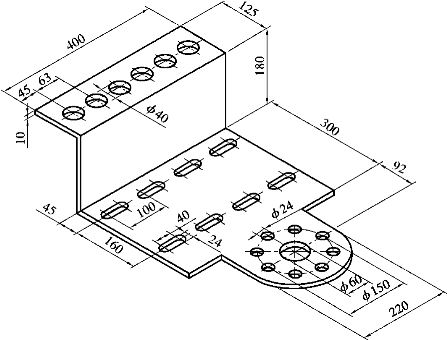

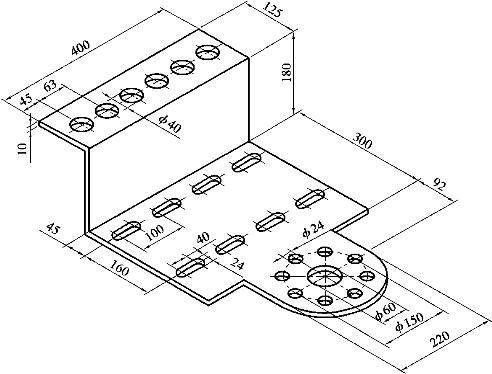

用阵列特征，建立完成如图2-7-1所示的排孔零件的排孔阵列。
图2-7-1 排孔零件
任务实施
一、新建进入实体建模模块

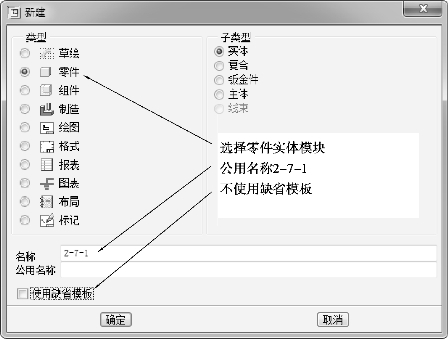

步骤 选择“新建”→选择“零件”模块→输入公用名称“2-7-1”→将“使用缺省模块”的钩去掉→单击“确定”，如图2-7-2所示，进入实体建模模块。
图2-7-2 “新建”对话框
二、建立排孔零件的实体1
步骤1 建立拉伸特征，鼠标左键单击视图工具图标
，或者移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，如图2-7-3所示。
图2-7-3 建立拉伸特征
步骤2 进入拉伸体截面草绘界面，在弹出的拉伸对话框中依次单击
、
、

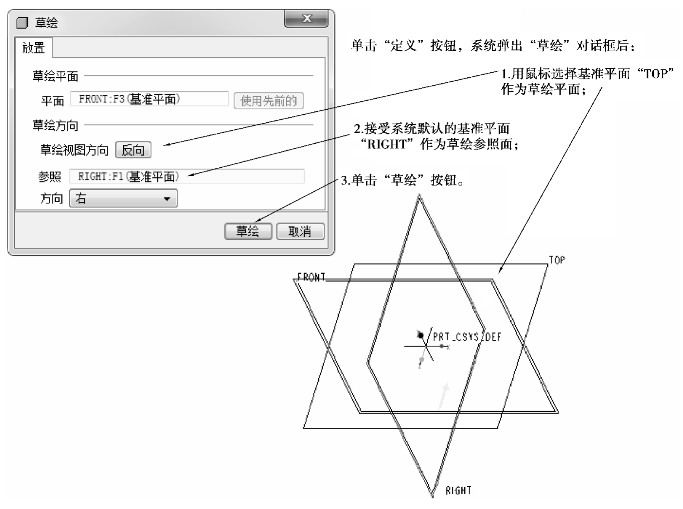

，系统弹出“草绘”对话框，用鼠标选择基准平面“FRONT”作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，单击“草绘”按钮，如图2-7-4所示。
图2-7-4 截面草绘截面

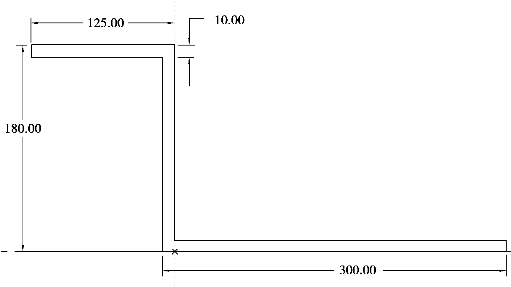

步骤3 进入草绘界面后，绘制第一个截面草图，如图2-7-5所示。完成后打“√”，退出草绘界面。
图2-7-5 绘制第一个截面草图

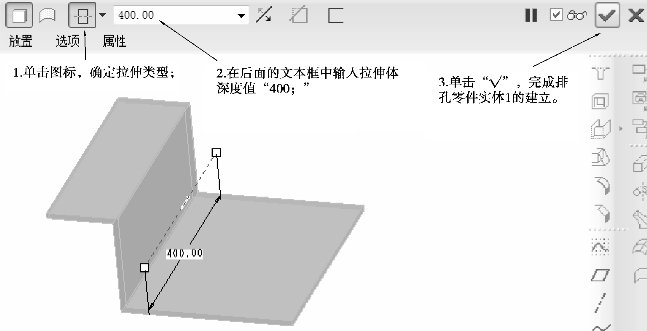

步骤4 确定拉伸生成参数。移动鼠标单击拉伸体特征图标
，在后面的文本框中输入拉伸体厚度值“400”，默认实体的拉伸方向，然后单击拉伸体特征图标
，选择适当的显示类型，完成排孔零件实体拉伸1的建立，如图2-7-6所示。
图2-7-6 确定拉伸生成参数
三、建立排孔零件的实体2
步骤1 鼠标左键单击视图工具图标
，或者移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，在弹出的拉伸对话框中依次单击
、
、

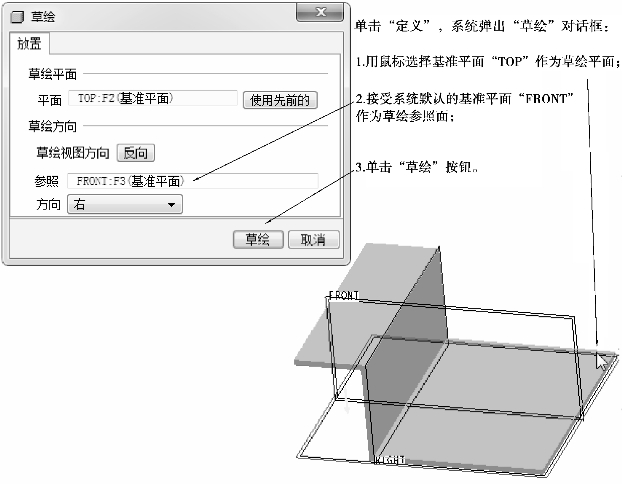

，系统弹出“草绘”对话框。用鼠标选择“TOP”作为草绘平面，接受系统默认的基准平面“FRONT”作为草绘参照面，如图2-7-7所示。单击“草绘”按钮，进入拉伸体截面的草绘界面。
步骤2 进入草绘界面后，利用
、
、
、
及
工具绘制第二个截面草图，如图2-7-8所示。完成后打“√”，退出草绘界面。
图2-7-7 “草绘”对话框
图2-7-8 绘制第二个截面草图

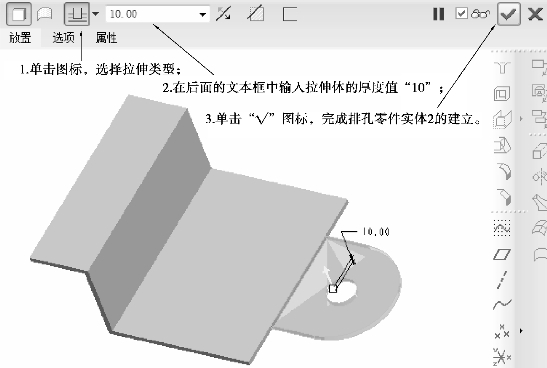

步骤3 确定拉伸生成参数。移动鼠标单击拉伸体特征图标
，在后面的文本框中输入拉伸体厚度值“10”，默认实体的拉伸方向，然后单击拉伸体特征图标
，选择适当的显示类型，完成排孔零件实体2的建立，如图2-7-9所示。
四、建立排孔零件的实体3
步骤1 鼠标左键单击视图工具图标
，或者移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，在弹出的拉伸对话框中依次单击
、
、

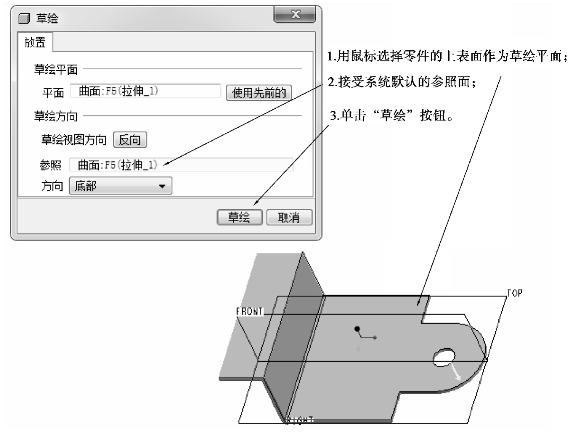

，系统弹出“草绘”对话框。用鼠标选择零件的上表面作为草绘平面，接受系统默认的参照面，如图2-7-10所示。单击“草绘”按钮，进入拉伸体截面的草绘界面。
图2-7-9 确定拉伸生成参数
图2-7-10 “草绘”对话框

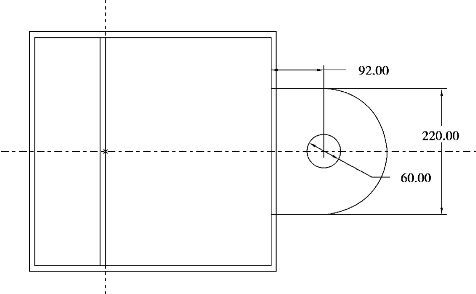

步骤2 绘制第二个截面草图。依次单击草绘视图工具图标
、
、
、
，在零件的上表面完成截面草图2的绘制，如图2-7-11所示。完成后单击草绘视图工具图标
，退出草绘界面。
图2-7-11 绘制第二个截面草图
步骤3 确定拉伸生成参数。移动鼠标单击拉伸体特征图标
，在后面的文本框中输入拉伸体厚度值“15”，然后单击拉伸体特征图标
，选择适当的显示类型，如图2-7-12所示，即完成排孔零件实体3的建立。
图2-7-12 确定拉伸生成参数
五、阵列圆孔
步骤1 单击选中需要阵列的直径为“24”的圆，激活阵列命令。

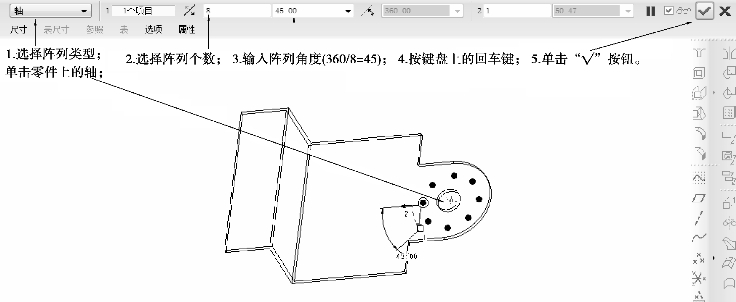

步骤2 在弹出的对话框中设置阵列的相关参数，如图2-7-13所示，完成圆孔的阵列。
六、建立排孔零件的实体4
步骤1 鼠标左键单击视图工具图标
，或者移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，在弹出的拉伸对话框中依次单击
、
、
，系统弹出“草绘”对话框。用鼠标选择排孔零件的上表面作为草绘平面，接受系统默认的参照平面，如图2-7-14所示。单击“草绘”按钮，进入拉伸体截面的草绘界面。
图2-7-13 阵列圆孔

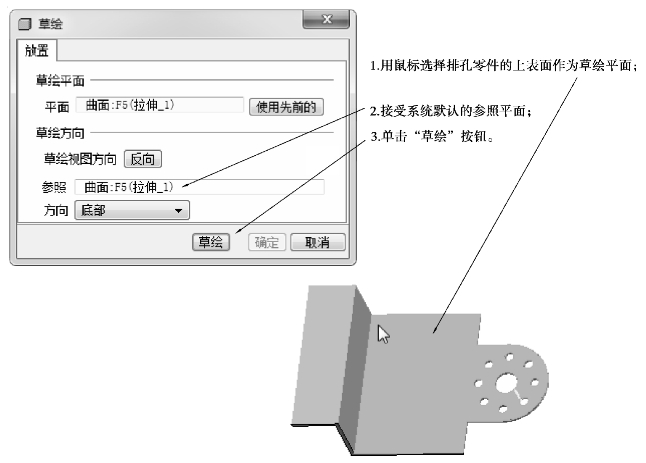

图2-7-14 “草绘”对话框

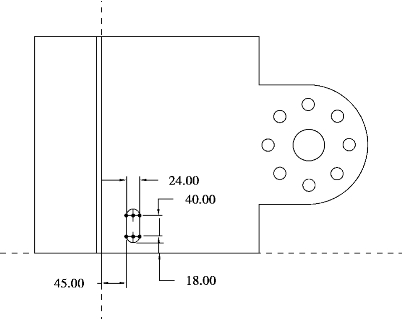

步骤2 绘制截面草图。单击草绘视图工具图标
、
及
工具，完成截面草图的绘制，如图2-7-15所示。完成后单击草绘视图工具图标
，退出草绘界面。

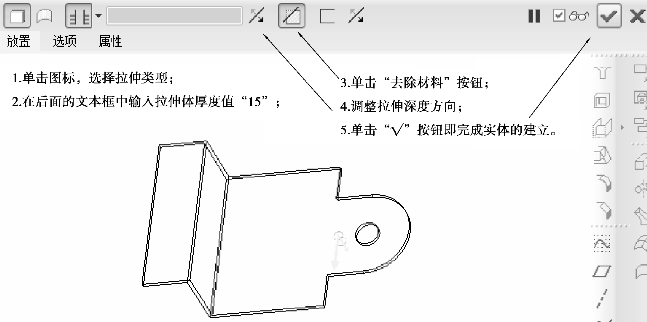

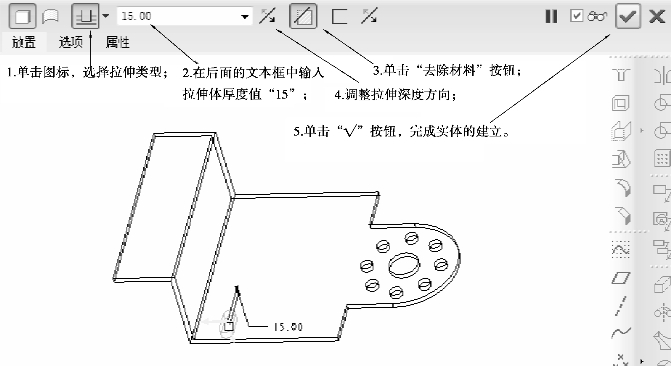

步骤3 确定拉伸生成参数。移动鼠标单击拉伸体特征图标
，输入拉伸体厚度值“15”，单击“去除材料”按钮，调整拉伸深度方向，然后单击图标
，选择适当的显示类型，完成后打“√”即完成实体的建立，如图2-7-16所示。
图2-7-15 绘制截面草图
图2-7-16 确定拉伸生成参数
七、阵列实体4
步骤1 单击选中需要阵列的实体4，激活阵列命令。

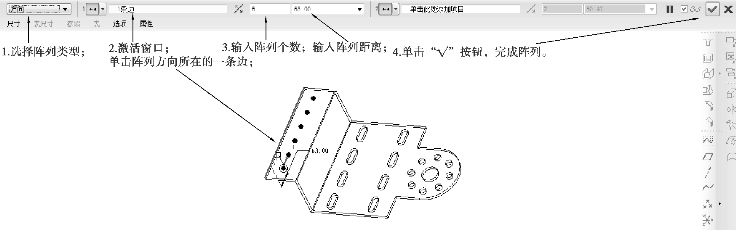

步骤2 在弹出的对话框中设置阵列的相关参数，如图2-7-17所示，完成实体4的阵列，如图2-7-18所示。
八、建立排孔零件的实体5
步骤1 鼠标左键单击视图工具图标
，或者移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，在弹出的拉伸对话框中依次单击
、
、

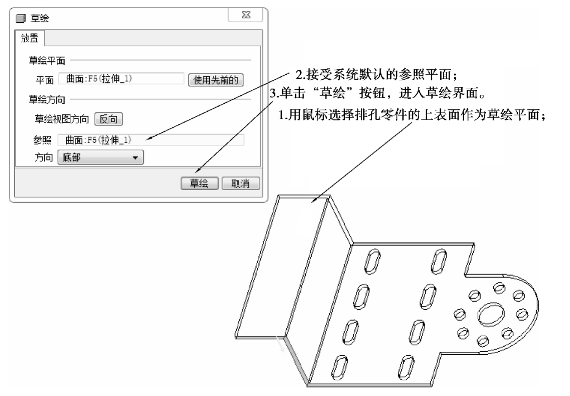

，系统弹出“草绘”对话框。用鼠标选择排孔零件的上表面作为草绘平面，接受系统默认的参照平面，如图2-7-19所示。单击“草绘”按钮，进入拉伸体截面的草绘界面。
图2-7-17 阵列实体4

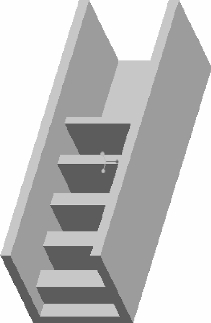

图2-7-18 效果图
图2-7-19 “草绘”对话框

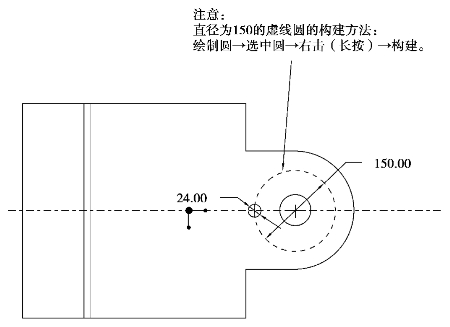

步骤2 绘制截面草图。单击草绘视图工具图标
及
工具，完成截面草图的绘制，如图2-7-20所示。完成后单击草绘视图工具图标
，退出草绘界面。
图2-7-20 绘制截面草图

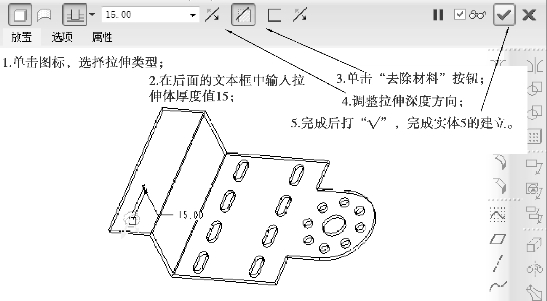

步骤3 确定拉伸生成参数。移动鼠标单击拉伸体特征图标
，输入拉伸体厚度值“15”，单击“去除材料”按钮，调整拉伸深度方向，然后单击图标
，选择适当的显示类型，完成后打“√”，如图2-7-21所示，完成实体的建立，如图2-7-22所示。
图2-7-21 确定拉伸生成参数
图2-7-22 效果图
九、阵列实体5
步骤1 单击选中需要阵列的实体5，激活阵列命令。

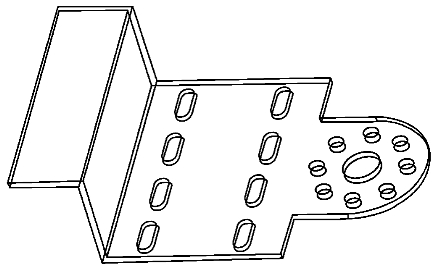

步骤2 在弹出的对话框中设置阵列的相关参数，如图2-7-23所示，完成实体5的阵列，如图2-7-24所示。
图2-7-23 阵列实体5
图2-7-24 效果图
阵列命令可以根据一个特征，在一次操作中复制出多个完全相同的特征。这里主要介绍下述几种类型。
①单方向阵列、多方向阵列、环形阵列，如图2-7-25所示。
②尺寸驱动阵列如图2-7-26、图2-7-27所示。
③沿曲线阵列、填充阵列、表阵列如图2-7-28所示。
④单方向、多方式阵列如图2-7-29所示。

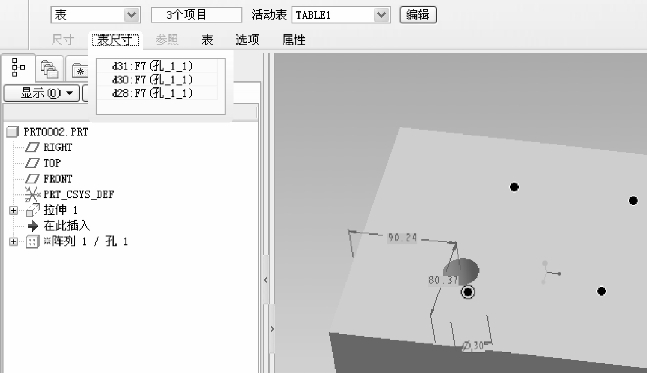

⑤表的阵列。需要变更的尺寸（表尺寸）如图2-7-30所示。
图2-7-25 单方向阵列、多方向阵列、环形阵列
图2-7-26 尺寸驱动阵列1
图2-7-27 尺寸驱动阵列2
图2-7-28 沿曲线阵列、填充阵列、表阵列
图2-7-29 单方向、多方式阵列
图2-7-30 表的阵列
列表数据如下
完成后如图2-7-31所示。
图2-7-31 效果图
任务拓展
“复制”命令可以选定特征为母本生成一个与其完全相同或相似的另外一个特征，是特征操作中的常用命令。复制特征时，可以改变如参照、尺寸和放置位置等内容。
这里主要介绍平移复制和旋转复制。
1.平移复制
平移复制对话框如图2-7-32所示。
图2-7-32 平移复制
2.旋转复制

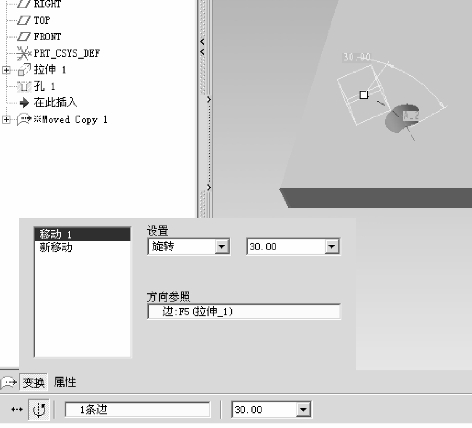

旋转复制对话框如图2-7-33所示。
图2-7-33 旋转复制
拓展练习

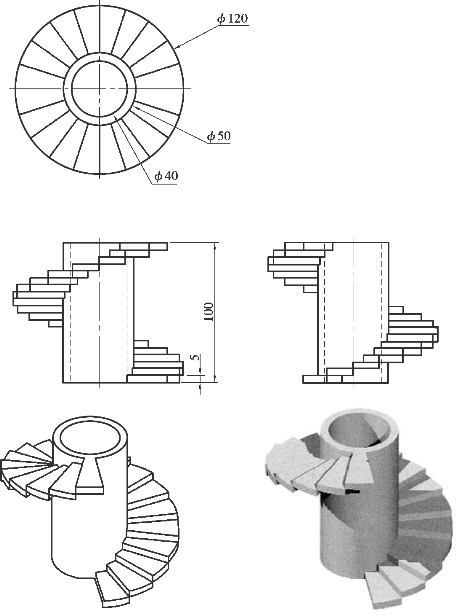

利用拉伸、拔模、阵列等特征，完成如图2-7-34、图2-7-35所示的实体绘制。

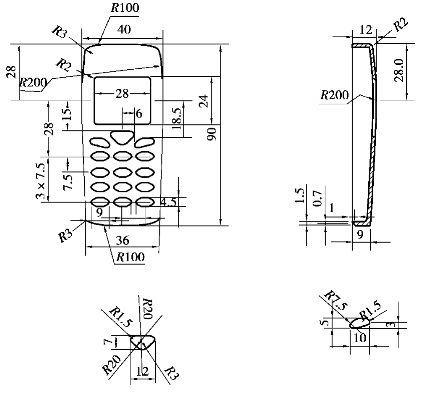

图2-7-34 图纸
图2-7-35 效果图
