绘制直径14的圆柱体：芯轴的创建方法

任务描述

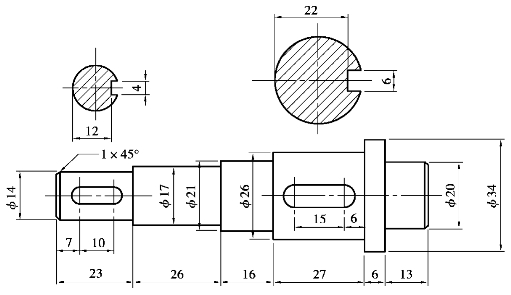

基准平面的创建方法有通过对话框创建、通过点创建、通过面创建、通过边创建及通过轴创建等，请综合运用以上的创建方法来完成图2-5-1的绘制。

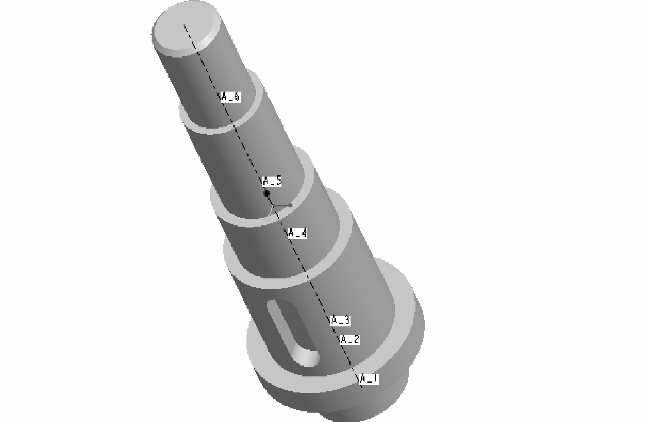

图2-5-1　芯轴

任务实施

一、进入建立实体建模的界面

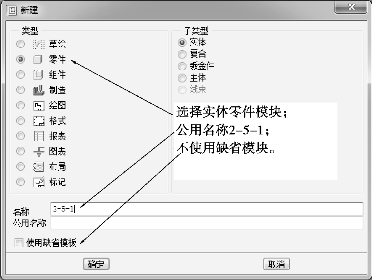

步骤　选择“新建”→选“零件”模块→输入公用名称“2-5-1”→将“使用缺省模块”的钩去掉→单击“确定”，如图2-5-2所示。在系统弹出“新文件选项”对话框中选择绘图单位为“mmns_part_solid”（米制），单击“确定”按钮，进入建立实体零件的界面，如图2-5-3所示。

图2-5-2　“新建”对话框

图2-5-3　建立实体零件界面

二、建立拉伸特征

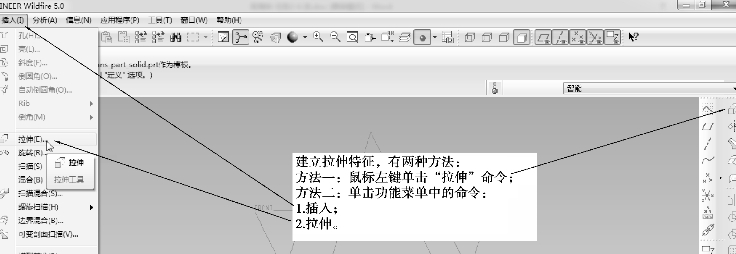

步骤1　建立拉伸特征，鼠标左键单击视图工具图标，或者移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，如图2-5-4所示。

图2-5-4　建立拉伸特征方法

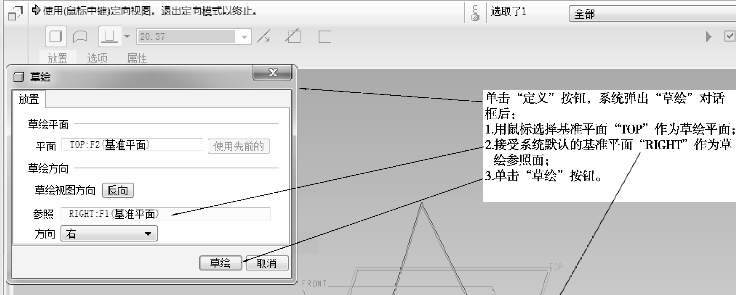

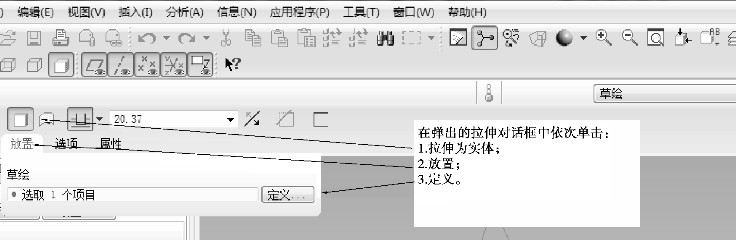

步骤2　进入拉伸体截面草绘界面，在弹出的拉伸对话框中依次单击、、，如图2-5-5所示。系统弹出“草绘”对话框，用鼠标选择基准平面“TOP”作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-5-6所示，单击按钮，如图2-5-7所示。

图2-5-5　建立“拉伸”特征对话框

图2-5-6　选择草绘平面

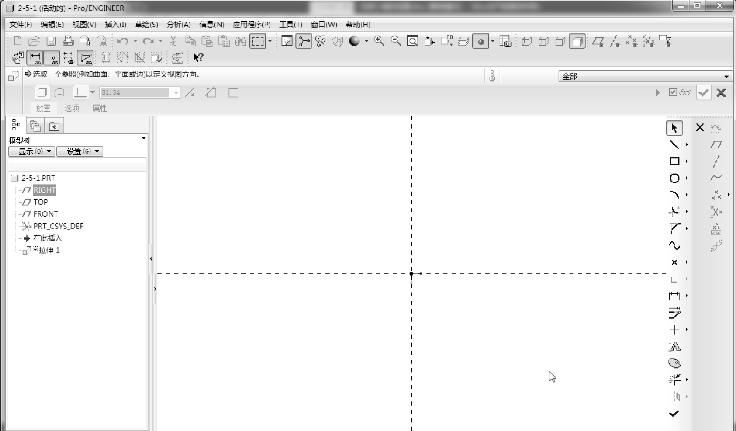

图2-5-7　截面草绘界面

三、绘制直径为20的圆柱体1

步骤1　利用草图绘制图标、，完成草图1的绘制，如图2-5-8所示。单击草绘图视工具图标，退出草绘界面。

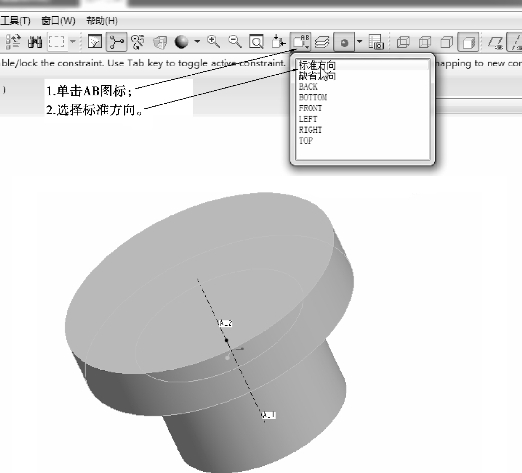

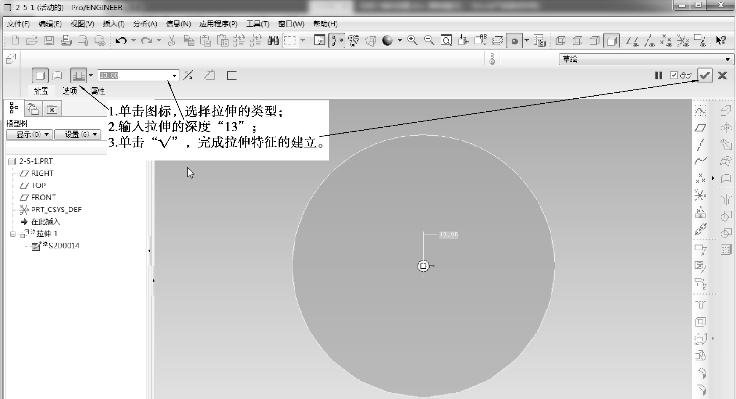

步骤2　移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“13”，单击拉伸体特征图标板图标，如图2-5-9所示。选择标准方向，如图2-5-10所示。

图2-5-8　草图1

图2-5-9　输入拉伸生成参数

四、建立直径为32的圆柱体2（建立拉伸切除特征1）

步骤1　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框（与绘制圆柱体1的方法一样）。用鼠标选择圆柱的上表面作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-5-11所示。单击“草绘”按钮，系统进入草绘界面。

图2-5-10　确定看图方向

图2-5-11　选择草绘平面

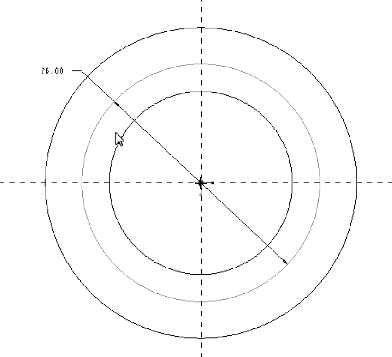

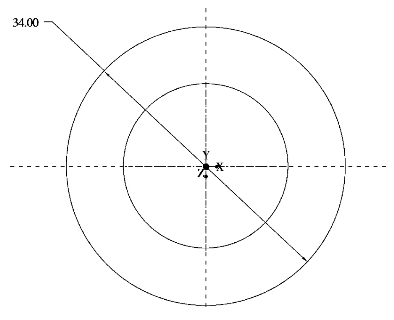

步骤2　利用草图绘制图标、，完成草图2的绘制，如图2-5-12所示。单击草绘图视工具图标，退出草绘界面。

步骤3　移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“6”，单击拉伸体特征图标板图标，如图2-5-13所示；选择标准方向，如图2-5-14所示。

图2-5-12　草图2

图2-5-13　输入拉伸生成参数

图2-5-14　确定看图方向

五、建立直径为26的圆柱体3

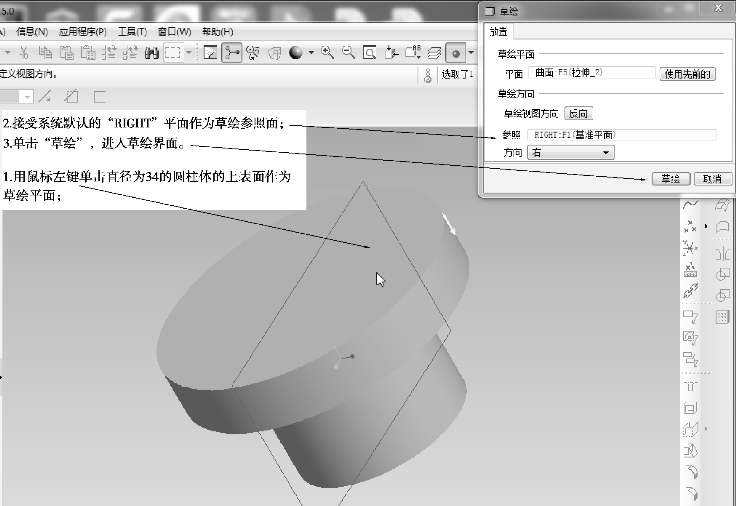

步骤1　移动鼠标单击拉伸体特征图标板图标，系统弹出“草绘”对话框。用鼠标选择直径为“34”的圆柱体的上表面作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-5-15所示。单击“草绘”按钮，系统进入草绘界面。

图2-5-15　选择草绘界面

步骤2　利用草图绘制图标、，完成草图3的绘制，如图2-5-16所示。单击草绘图视工具图标，退出草绘界面。

图2-5-16　草图3

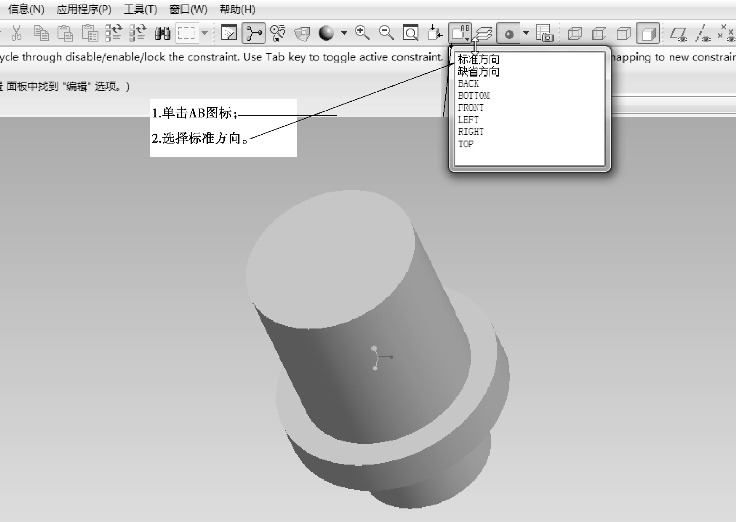

步骤3　移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“27”，单击拉伸体特征图标板图标，如图2-5-17所示。选择“标准方向”，如图2-5-18所示。

图2-5-17　输入拉伸生成参数

图2-5-18　确定看图方向

六、建立直径为21的圆柱体4

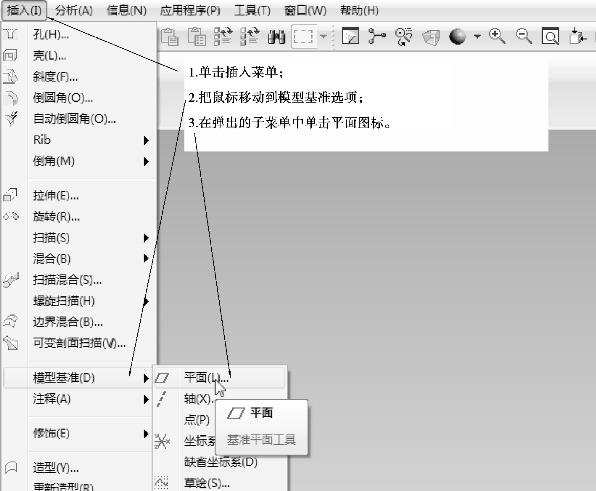

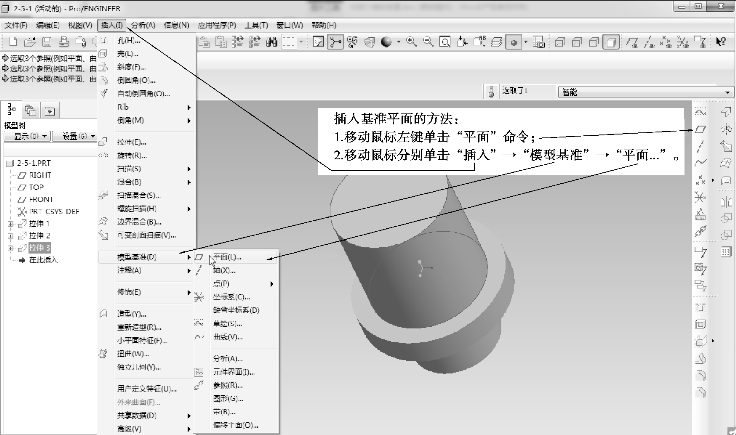

步骤1　移动鼠标单击建立平面特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“模型基准”→“平面”命令，如图2-5-19所示。在系统弹出的“基准平面”对话框中点入基准平面“TOP”和直径为26的圆柱体上表面，如图2-5-20所示。单击“确定”按钮，完成基准平面“DTM1”的建立。

步骤2　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。接受系统默认的草绘平面“DTM1：F8（基准平面）”及基准平面“RIGHT”作为草绘参照面，如图2-5-21所示。单击“草绘”按钮，系统进入草绘界面，如图2-5-22所示。

图2-5-19　插入基准平面的方法

图2-5-20　建立基准平面

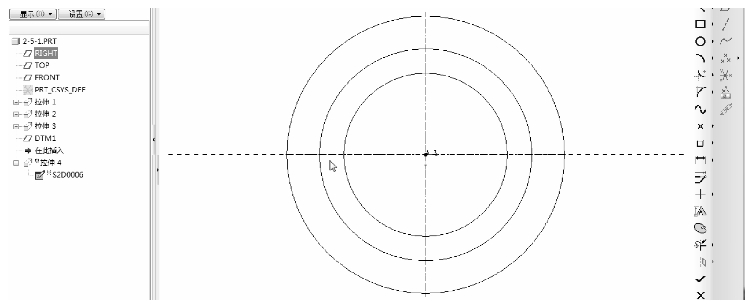

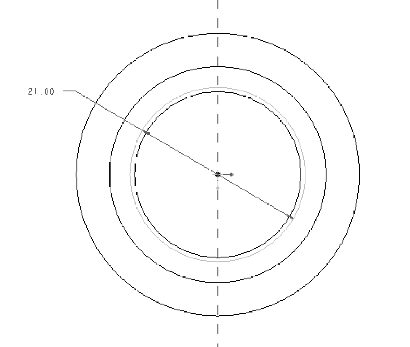

步骤3　利用草图绘制图标、，完成草图4的绘制，如图2-5-23所示。单击草绘图视工具图标，退出草绘界面。

图2-5-21　“草绘”对话框

图2-5-22　草绘界面

图2-5-23　草图4

步骤4　单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“16”，单击拉伸体特征图标板图标，如图2-5-24所示。选择标准方向，如图2-5-25所示。

图2-5-24　输入拉伸实体参数

图2-5-25　生成拉伸实体

七、建立直径为17的圆柱体5

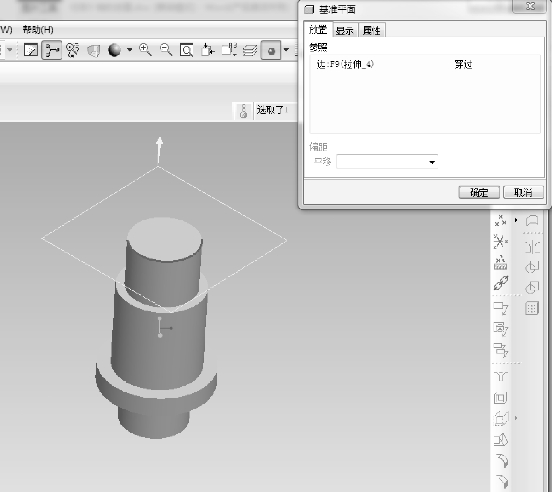

步骤1　移动鼠标单击建立平面特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“模型基准”→“平面”命令。系统弹出“基准平面”对话框中单击直径为21的圆柱体上表面，如图2-5-26所示。单击“确定”按钮，完成基准平面“DTM2”的建立。

图2-5-26　建立基准平面

步骤2　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。接受系统默认的草绘平面“DTM2：F10（基准平面）”及基准平面“RIGHT”作为草绘参照面，如图2-5-27所示。单击“草绘”按钮，系统进入草绘界面，如图2-5-28所示。

图2-5-27　“草绘”对话框

图2-5-28　草绘界面

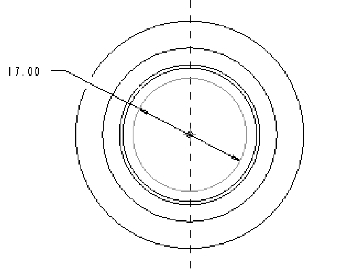

步骤3　利用草图绘制图标、，完成草图5的绘制，如图2-5-29所示。单击草绘图视工具图标，退出草绘界面。

图2-5-29　草图5

步骤4　移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“26”，单击拉伸体特征图标板图标，如图2-5-30所示。选择标准方向，如图2-5-31所示。

图2-5-30　输入拉伸实体参数

图2-5-31　生成拉伸实体

八、建立直径为14的圆柱体6

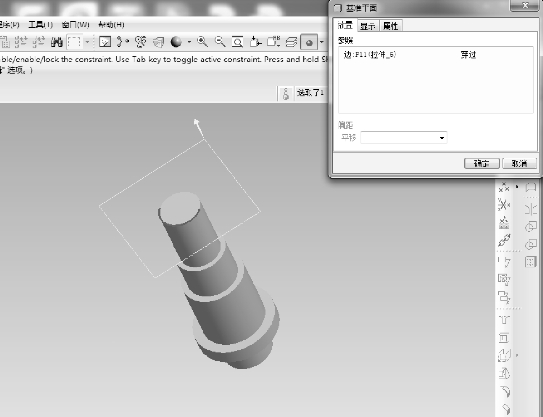

步骤1　建立基准平面“DTM3”，移动鼠标单击建立平面特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“模型基准”→“平面”命令。在系统弹出的“基准平面”对话框中单击“DTM2”基准平面及圆柱体5的上表面，如图2-5-32所示。单击“确定”按钮，完成基准平面“DTM3”的建立。

图2-5-32　建立基准平面

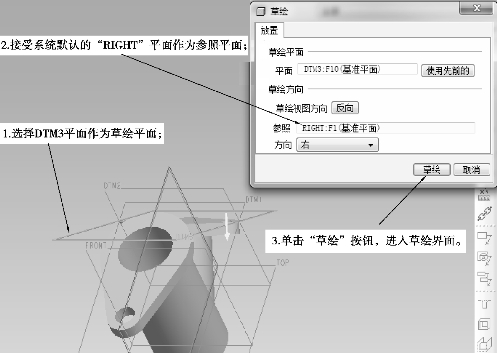

步骤2　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统会弹出“草绘”对话框。接受系统默认的草绘平面“DTM3：F12（基准平面）”及基准平面“RIGHT”作为草绘参照面，如图2-5-33所示。单击“草绘”按钮，系统进入草绘界面，如图2-5-34所示。

图2-5-33　“草绘”对话框

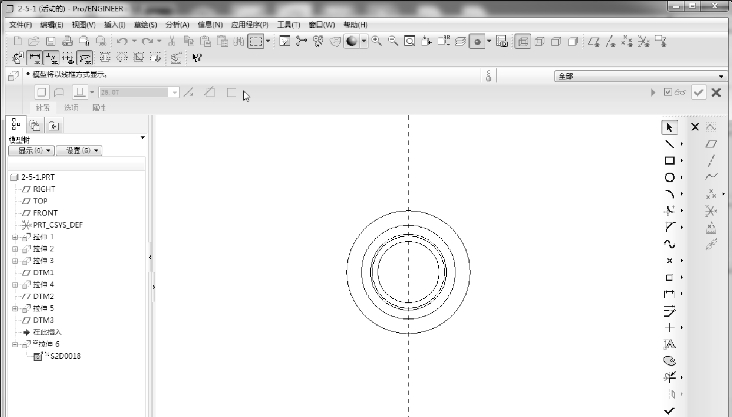

图2-5-34　草绘界面

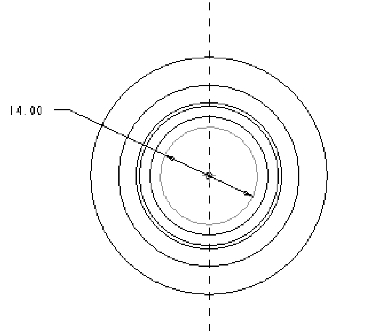

步骤3　利用草图绘制图标、，完成草图6的绘制，如图2-5-35所示。单击草绘图视工具图标，退出草绘界面。

步骤4　移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“23”，单击拉伸体特征图标板图标，如图2-5-36所示。选择标准方向，如图2-5-37所示。

图2-5-35　草图6

图2-5-36　输入拉伸参数

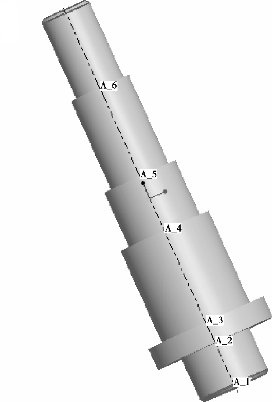

图2-5-37　生成拉伸实体

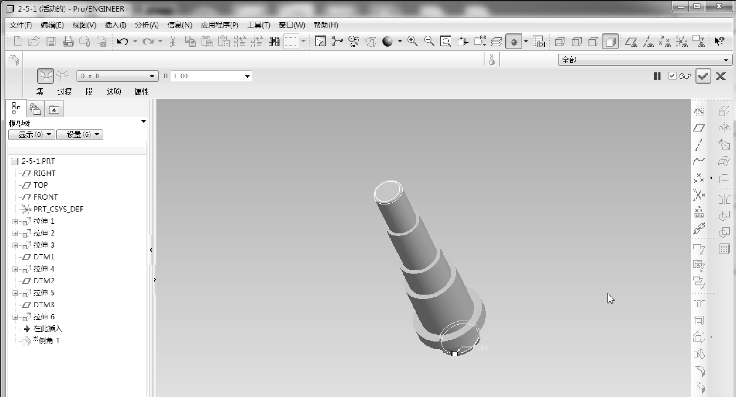

九、建立倒角特征

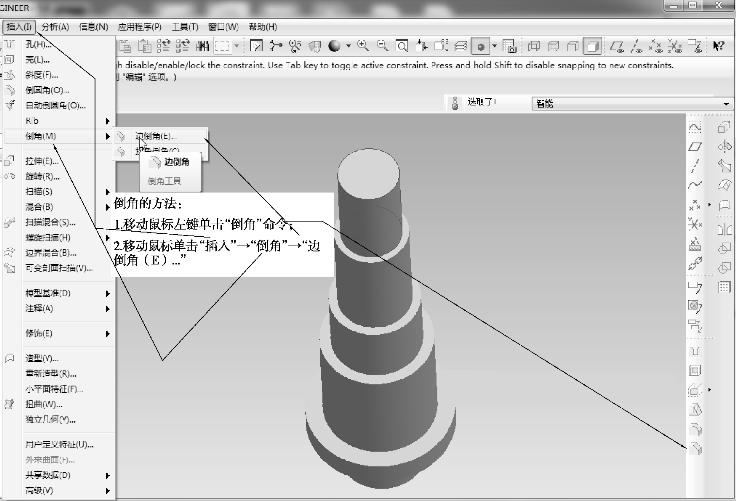

步骤　移动鼠标单击图视工具图标，或移动鼠标单击主功能菜单中的“插入”→“倒角”→“边倒角（E）…”命令，如图2-5-38所示。移动鼠标点取长轴两端面的边界线，如图2-5-39所示，单击圆角特征图标板图标，并在其文本框中点选“D×D”并分别输入D值为1，完成斜角的建立，如图2-5-40所示。

图2-5-38　倒角的方法

图2-5-39　选择倒角边界线

图2-5-40　生成倒角特征

十、建立键1特征

步骤1　建立基准平面“DTM4”。移动鼠标单击建立平面特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“模型基准”→“平面”命令。系统弹出“基准平面”对话框后单击“FRONT”基准平面及在偏距中输入半径的大小为“13”，如图2-5-41所示。单击“确定”按钮，完成基准平面“DTM4”的建立。

图2-5-41　建立基准平面

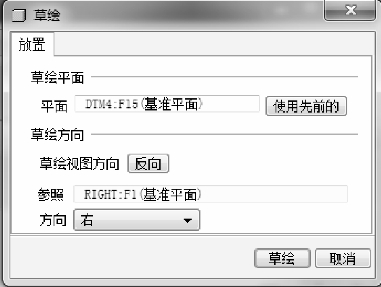

步骤2　建立拉伸特征。移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。接受系统默认的草绘平面“DTM4：F15（基准平面）”及基准平面“RIGHT”作为草绘参照面，如图2-5-42所示。单击“草绘”按钮，系统进入草绘界面。

图2-5-42　“草绘”对话框

步骤3　利用草图绘制图标、、，完成草图键槽1的绘制，如图2-5-43所示。单击草绘图视工具图标，退出草绘界面。

图2-5-43　草图键槽1

步骤4　移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“4”，单击图标切换拉伸方向，并单击图标去除材料，最后单击拉伸体特征图标板图标，如图2-5-44所示。选择标准方向，如图2-5-45所示。

图2-5-44　输入拉伸特征参数

图2-5-45　生成拉伸特征

十一、建立键2特征

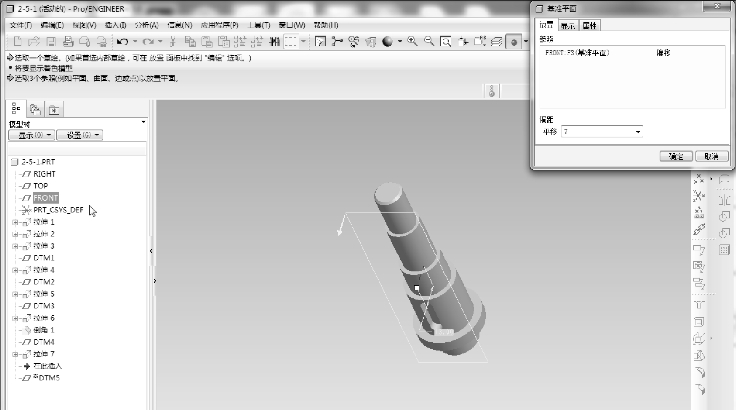

步骤1　建立基准平面“DTM5”。移动鼠标单击建立平面特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“模型基准”→“平面”命令。系统弹出“基准平面”对话框后单击“RIGHT”基准平面及在偏距中输入半径的大小为“7”，如图2-5-46所示。单击“确定”按钮，完成基准平面“DTM5”的建立。

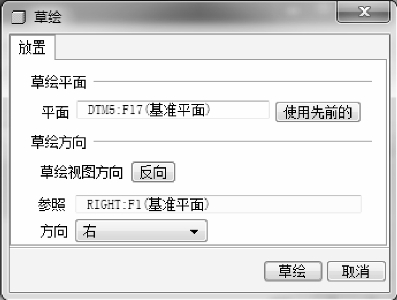

步骤2　建立拉伸特征。移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。接受系统默认的草绘平面“DTM5：F17（基准平面）”及基准平面“RIGHT”作为草绘参照面，如图2-5-47所示。单击“草绘”按钮，系统进入草绘界面。

步骤3　利用草图绘制图标、、，完成草图键槽2的绘制，如图2-5-48所示。单击草绘图视工具图标，退出草绘界面。

图2-5-46　建立基准平面

图2-5-47　“草绘”对话框

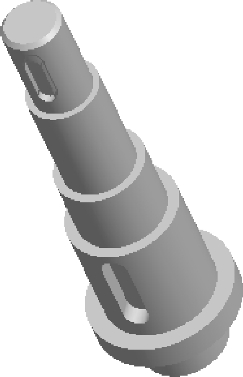

步骤4　移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“2”，单击图标切换拉伸方向，并单击图标去除材料，最后单击拉伸体特征图标板图标，如图2-5-49所示。选择标准方向，如图2-5-50所示。

十二、保存文件

步骤　移动鼠标单击主功能菜单中的“文件”→“保存”，或单击图视工具图标，保存此零件。

图2-5-48　草图键槽2

图2-5-49　输入拉伸特征参数

图2-5-50　生成拉伸特征

加油站：

创建基准平面的方法：

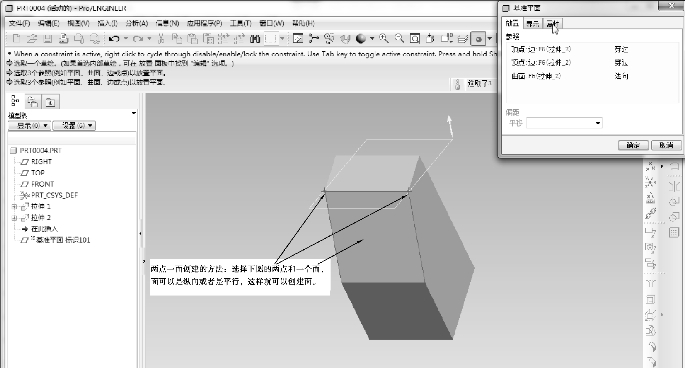

①通过“两点+一面”，确定一平面。在做基准面创建前，首先建立一个模型来例举，使用拉伸的方法建立一个简单的模型，如图2-5-51所示。

图2-5-51　“两点一面”创建基准平面

②平行偏距：通过设置偏移距离来确定新建面的位置，在参照面上下方位置通过“-”来调节新建面所在的具体方位。“+”是调节新建面与基准参照面间的距离大小。前面已经介绍过，此处不展开介绍。

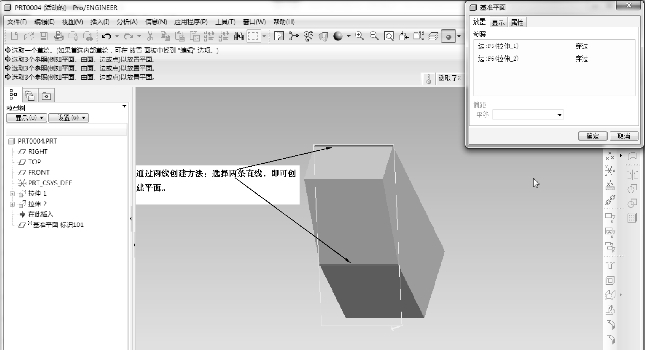

③通过两条线确定一基准平面，如图2-5-52所示。

图2-5-52　通过两线创建基准平面

④通过“一面+一点”创建一基准平面，如图2-5-53所示。

图2-5-53　“一面一点”创建基准平面

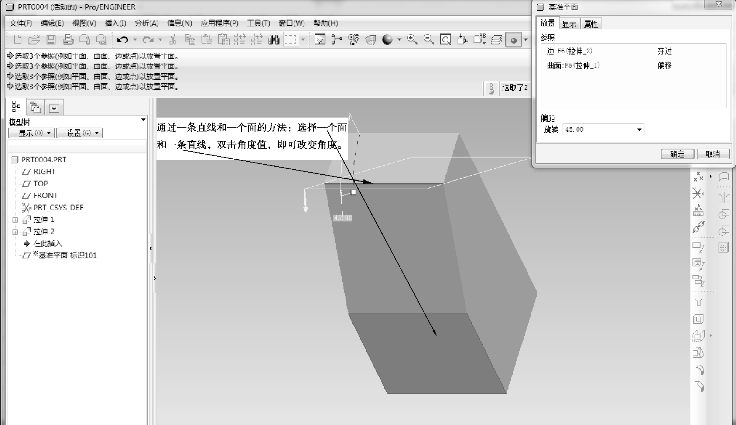

⑤通过“一直线和一平面”创建一基准平面，如图2-5-54所示。

图2-5-54　“一直线一平面”创建基准平面

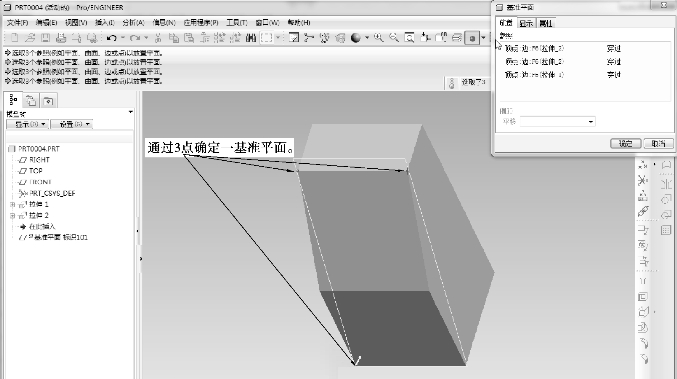

⑥通过物体的3个顶点确定基准面，如图2-5-55所示。

图2-5-55　“3个点”创建基准平面

任务拓展

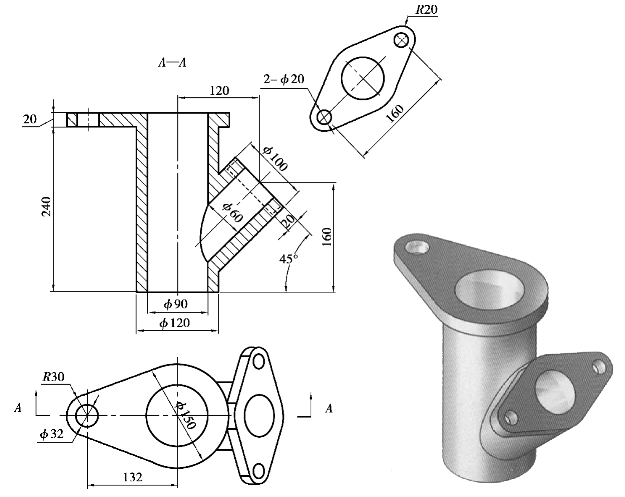

请综合运用前面的内容命令完成图2-5-56。

图2-5-56　实体造型

一、进入建立实体建模的界面

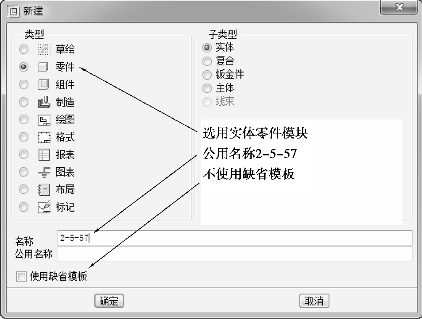

步骤　进入Creo Element/Pro 5.0界面环境后，选择“新建”→选“零件”模块→输入公用名称“2-5-57”→将“使用缺省模块”的钩去掉→单击“确定”，如图2-5-57所示。在系统弹出“新文件选项”对话框中选择绘图单位为“mmns_part_solid”（米制），单击“确定”按钮，进入建立实体零件的界面。

图2-5-57　“新建”对话框

二、建立拉伸特征1

步骤1　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。用鼠标选择基准平面“TOP”作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-5-58所示。单击“草绘”按钮，系统进入草绘界面。

图2-5-58　选择草绘平面

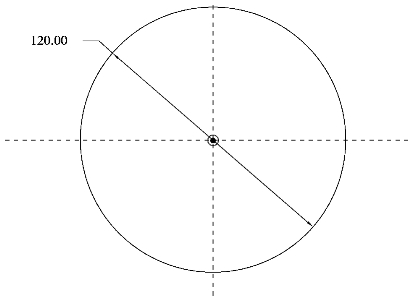

步骤2　绘制草图1。利用草图绘制图标、，完成直径为“120”的圆的绘制，如图2-5-59所示，单击草绘图视工具图标，退出草绘界面。

图2-5-59　草图1

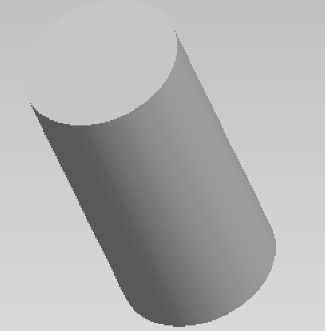

步骤3　确定拉伸生成参数。移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“240”，单击拉伸体特征图标板图标，选择“标准方向”，如图2-5-60所示。

图2-5-60　生成拉伸实体

三、建立拉伸特征2

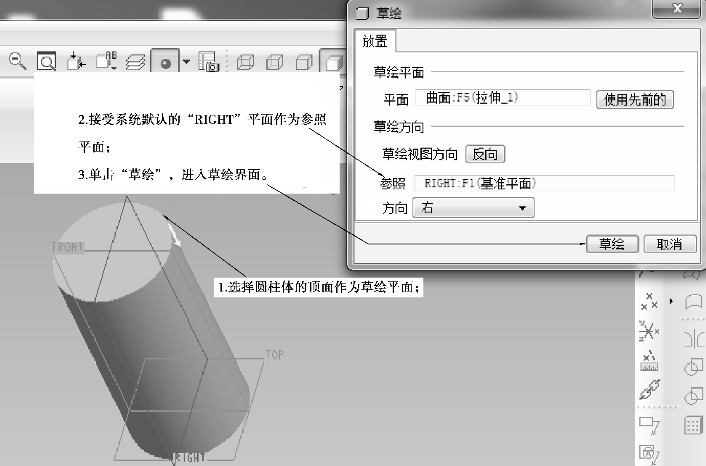

步骤1　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。用鼠标选择圆柱体顶面作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-5-61所示。单击“草绘”按钮，系统进入草绘界面。

图2-5-61　选择草绘平面

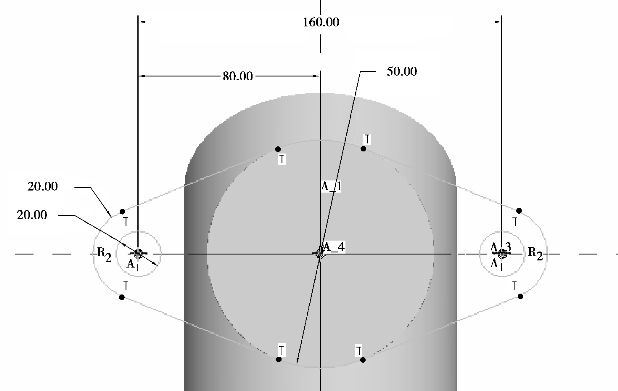

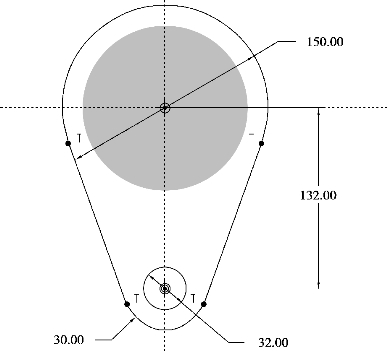

步骤2　绘制草图2。利用草图绘制图标、、、，完成如图2-5-62所示的图形，单击草绘图视工具图标，退出草绘界面。

图2-5-62　草图2

步骤3　确定拉伸生成参数。移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“20”，单击图标，改变拉伸深度的方向，单击拉伸体特征图标板图标，如图2-5-63所示。

图2-5-63　输入拉伸实体参数

四、建立拉伸基准平面

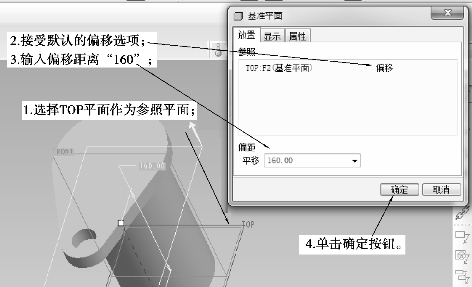

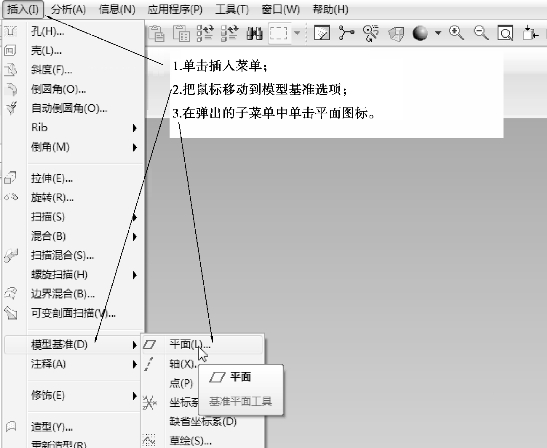

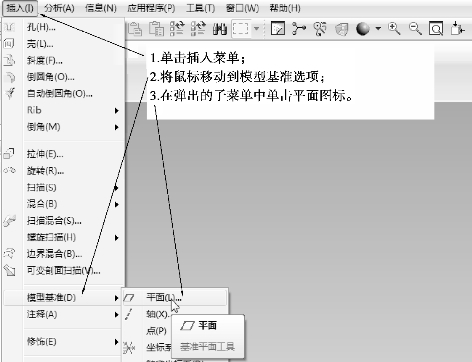

步骤1　建立基准平面“DTM1”。移动鼠标单击主功能菜单中的“插入”→“模型基准”→“平面”命令，如图2-5-64所示。在弹出的对话框中选择“TOP”面作为参照平面，接受默认的偏移选项，输入偏移距离“160”，再单击“确定”按钮，如图2-5-65所示，就可以建立“DTM1”平面，如图2-5-66所示。

图2-5-64　建立基准平面

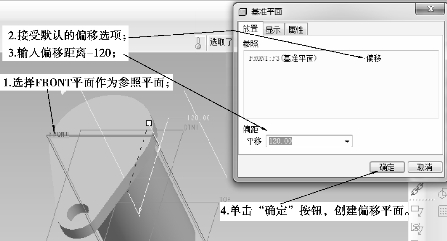

步骤2　建立基准平面“DTM2”。移动鼠标单击主功能菜单中的“插入”→“模型基准”→“平面”命令，如图2-5-67所示。在弹出的对话框中选择“FRONT”面作为参照平面，接受默认的偏移选项，输入偏移距离“120”，单击“确定”按钮，如图2-5-68所示，就可以建立“DTM2”平面，如图2-5-69所示。

图2-5-65　确定基准平面选项

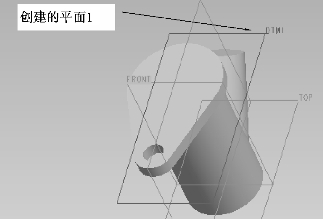

图2-5-66　创建的平面1

图2-5-67　建立基准平面

图2-5-68　确定基准平面选项

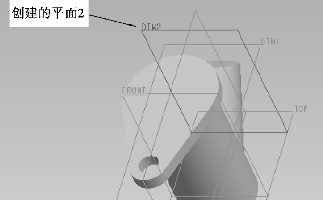

图2-5-69　创建的平面2

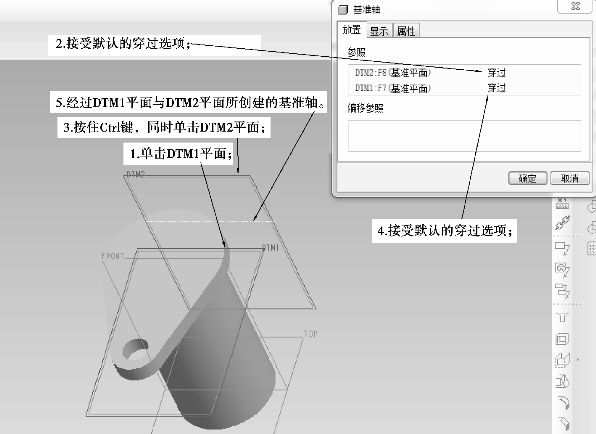

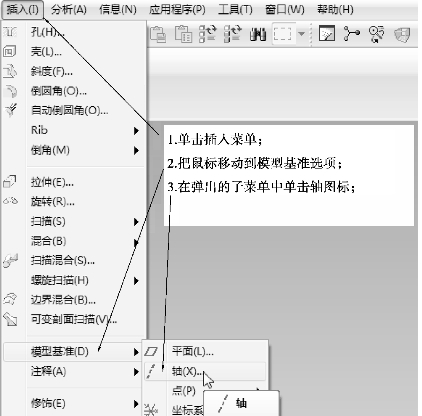

步骤3　建立基准轴。移动鼠标单击主功能菜单中的“插入”→“模型基准”→“轴”命令，如图2-5-70所示。在弹出的对话框中选择“DTM1”和“DTM2”平面作为参照平面，接受默认的穿过选项，单击“确定”按钮，如图2-5-71所示，就可以建立基准轴。

图2-5-70　建立基准轴

图2-5-71　确定基准轴选项

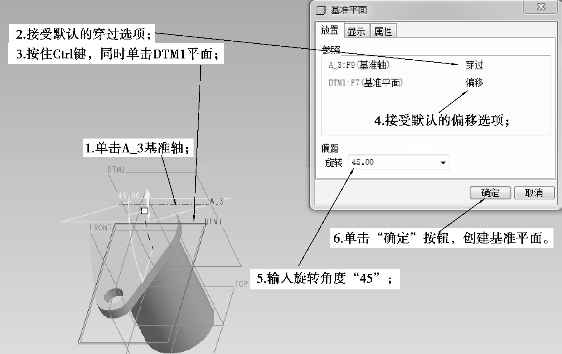

步骤4　创建基准平面“DTM3”。移动鼠标单击主功能菜单中的“插入”→“模型基准”→“平面”命令，如图2-5-72所示。在弹出的窗口中单击A_3基准轴，接受默认的穿过选项，按住Ctrl键的同时单击DTM1平面，输入选择角度“45”，单击“确定”按钮，如图2-5-73所示，即可创建基准平面DTM3。

图2-5-72　创建基准平面

图2-5-73　确定基准平面选项

五、建立拉伸特征3

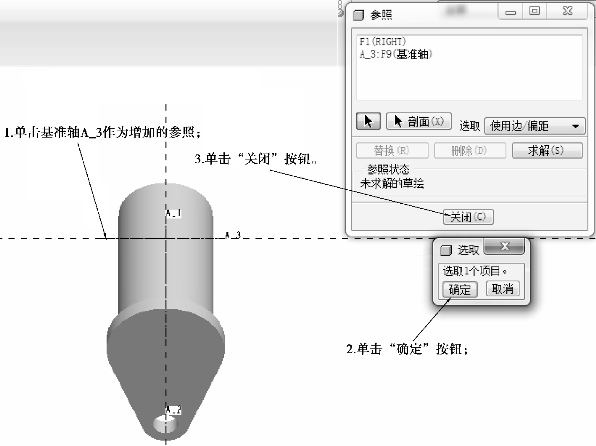

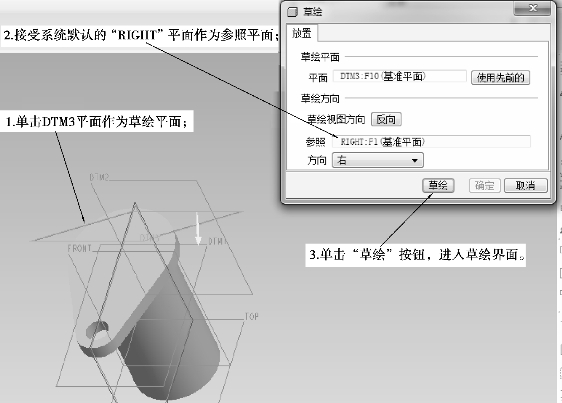

步骤1　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。用鼠标选择基准平面“DTM3”作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-5-74所示。单击“草绘”按钮，系统进入草绘界面。单击基准轴A_3作为增加的参照，再单击“确定”和“关闭”按钮，如图2-5-75所示。

图2-5-74　选择草绘平面

图2-5-75　草绘界面

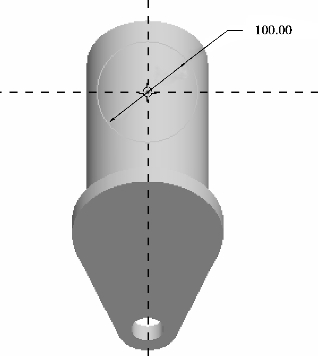

步骤2　绘制草图1。利用草图绘制图标、，完成直径为“100”的圆的绘制，如图2-5-76所示，单击草绘图视工具图标，退出草绘界面。

图2-5-76　草图1

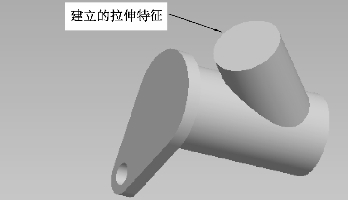

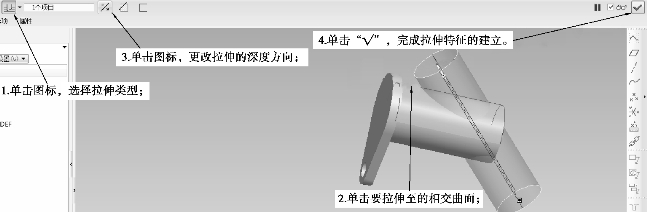

步骤3　确定拉伸选项。移动鼠标单击拉伸体特征图标板图标，单击要拉伸至的曲面，并单击图标，改变要拉伸的深度方向，单击拉伸体特征图标板图标，如图2-5-77所示。建立的拉伸特征，如图2-5-78所示。

图2-5-77　输入拉伸参数

图2-5-78　生成拉伸实体

六、建立拉伸特征4

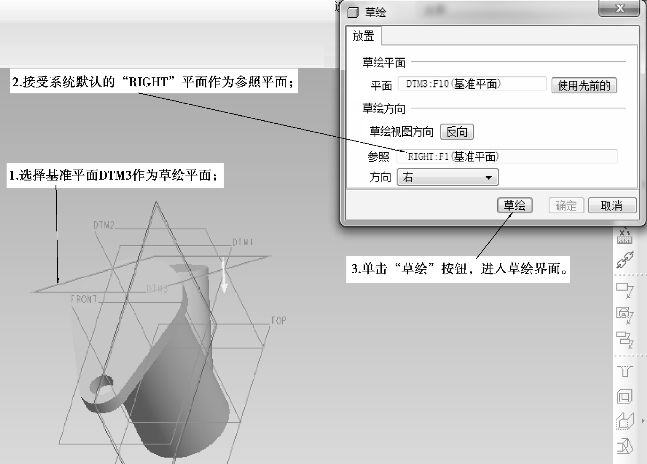

步骤1　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。用鼠标选择“DTM3”平面作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-5-79所示。单击“草绘”按钮，系统进入草绘界面，单击基准轴A_3作为增加的参照，再单击“确定”和“关闭”按钮，如图2-5-80所示。

图2-5-79　选择草绘平面

图2-5-80　草绘界面

步骤2　绘制草图2。利用草图绘制图标、、、，完成如图2-5-81所示的图形，单击草绘图视工具图标，退出草绘界面。

图2-5-81　草图2

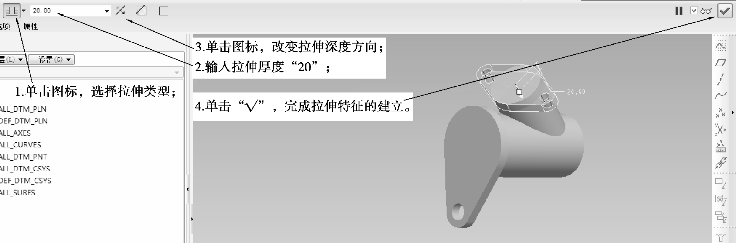

步骤3　确定拉伸生成参数。移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“20”，单击图标，改变拉伸深度的方向，单击拉伸体特征图标板图标，如图2-5-82所示。

图2-5-82　输入拉伸参数

七、建立拉伸切除实体特征1

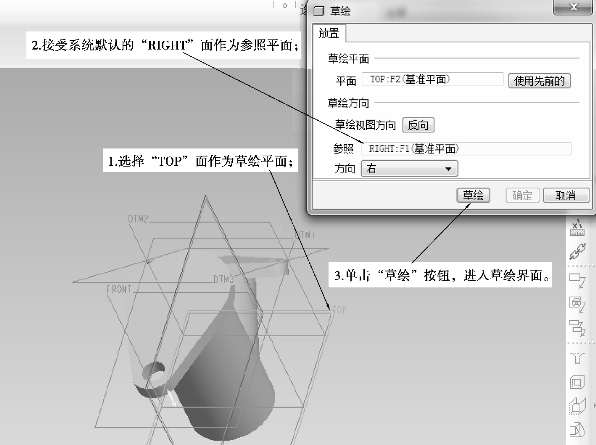

步骤1　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。用鼠标选择基准平面“TOP”作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-5-83所示。单击“草绘”按钮，系统进入草绘界面。

图2-5-83　选择草绘平面

步骤2　绘制草图3。利用草图绘制图标、，完成直径为“90”的圆的绘制，如图2-5-84所示，单击草绘图视工具图标，退出草绘界面。

图2-5-84　草图3

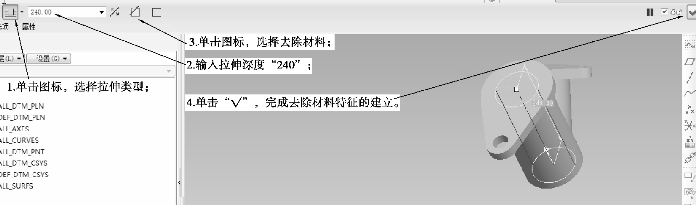

步骤3　移动鼠标单击拉伸体特征图标板图标，在后面的文本框中输入拉伸体的厚度“240”，单击后面的去除材料图标，单击拉伸体特征图标板图标，如图2-5-85所示。选择标准方向，如图2-5-86所示。

图2-5-85　输入拉伸参数

图2-5-86　生成拉伸实体

八、建立拉伸切除特征2

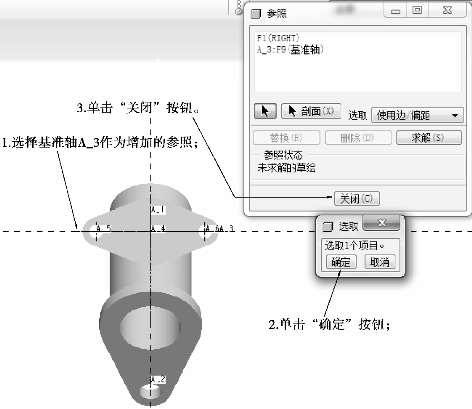

步骤1　移动鼠标单击拉伸体特征图标板图标，或移动鼠标单击主功能菜单中的“插入”→“拉伸”命令，再移动鼠标依次单击、、，系统弹出“草绘”对话框。用鼠标选择基准平面“DTM3”作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-5-87所示。单击“草绘”按钮，系统进入草绘界面。单击基准轴A_3作为增加的参照，再单击“确定”和“关闭”按钮，如图2-5-88所示。

图2-5-87　选择草绘平面

图2-5-88　草绘界面

图2-5-89　草图1

步骤2　绘制草图1。利用草图绘制图标、，完成直径为“60”的圆的绘制，如图2-5-89所示，单击草绘图视工具图标，退出草绘界面。

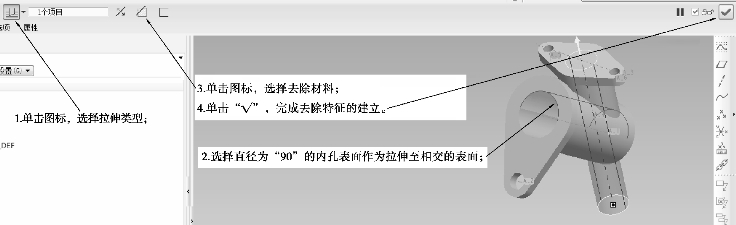

步骤3　确定拉伸选项。移动鼠标单击拉伸体特征图标板图标，单击要拉伸至直径为“90”的内孔表面，单击图标，选择去除材料，如图2-5-90所示，单击拉伸体特征图标板图标，建立的拉伸切除特征，如图2-5-91所示。

图2-5-90　输入拉伸参数

图2-5-91　生成拉伸实体

拓展练习

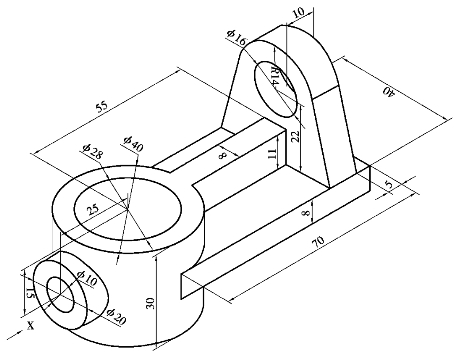

使用基准平面的创建方法，完成图2-5-92的绘制。

图2-5-92　实体造型
