任务描述

两个或两个以上的截面，截面之间有相对应的节点，通过有序的连接形成得出实体的方法。图2-3-1所示零件是一个弯管。可以利用混合特征建立完成。

pagenumber_ebook=62,pagenumber_book=56

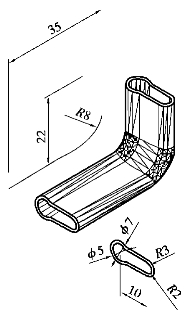

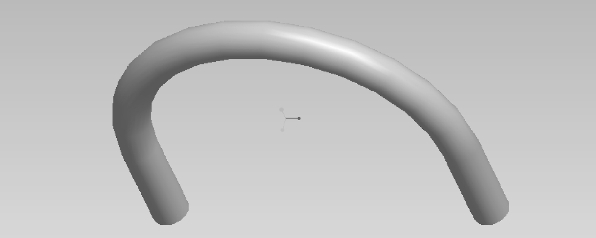

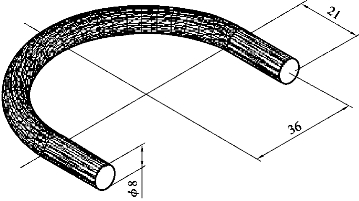

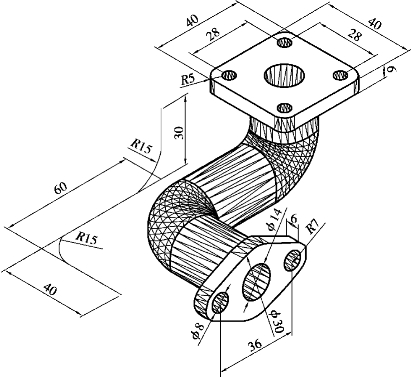

图2-3-1　弯管

任务实施

一、新建进入实体建模模块

步骤　选“新建”→选“零件”模块→输入公用名称“2-3-1”→将“使用缺省模块”的钩去掉→单击“确定”，如图2-3-2所示，进入实体建模模块。

pagenumber_ebook=62,pagenumber_book=56

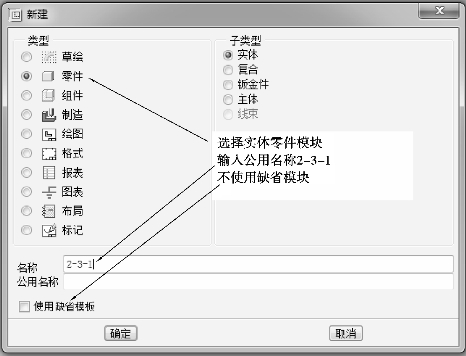

图2-3-2　“新建”对话框

二、建立草绘模块

步骤1　鼠标左键点选“插入”菜单中的草绘命令，如图2-3-3所示。

pagenumber_ebook=63,pagenumber_book=57

图2-3-3　选择草绘命令

步骤2　在弹出的草绘对话框中选择“FRONT”面作为绘图平面，其他默认，单击“确定”，如图2-3-4所示，进入草绘模块。

pagenumber_ebook=63,pagenumber_book=57

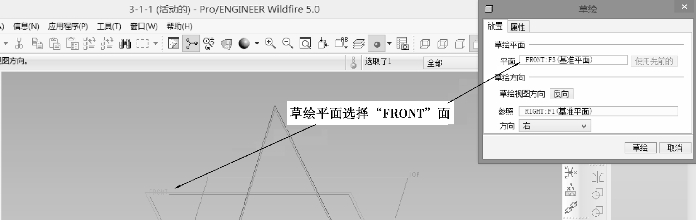

图2-3-4　选择草绘平面

三、草绘草图1（扫描路径的绘制）

步骤　在“FRONT”面上绘制第一个截面草图，如图2-3-5所示，完成后打“√”，退出草绘模块，重新回到实体建模界面，打开基准平面，在缺省视图中将看到第一条草绘曲线，如图2-3-6所示。

pagenumber_ebook=63,pagenumber_book=57

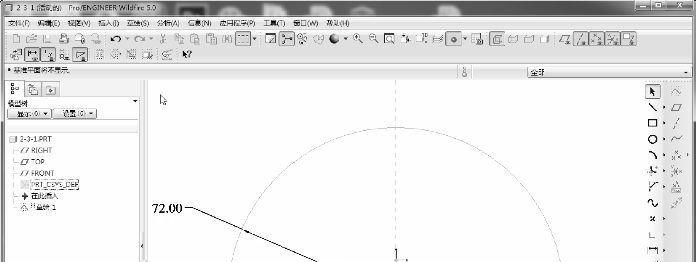

图2-3-5　截面草图

pagenumber_ebook=64,pagenumber_book=58

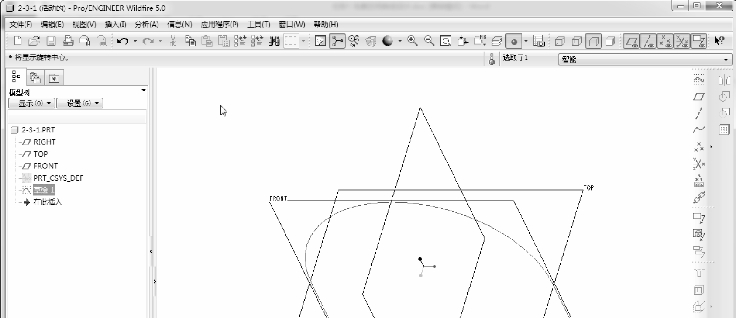

图2-3-6　实体建模界面

四、建立扫描特征

扫描分为可变截面扫描和恒定截面扫描。可变截面扫描的扫描轨迹曲线可以有一条以上，一般是一个原始轨迹线和几个辅助轨迹线。零件的形状以原始轨迹线为主，辅助轨迹线对零件也有影响，其影响程度由选取的先后顺序决定。最后创建的扫描特征的长度由这些轨迹线中最短的一条决定。可变截面扫描的截面要求是创建实体或薄壁特征时，截面必须闭合。如果创建有辅助轨迹线的特征时所创建的截面必须和每一个辅助线接触，则恒定截面扫描。轨迹线只有一条，截面只有一个，如图2-3-1所示。

步骤1　通过鼠标单击主功能菜单中的“插入”→“扫描”→“伸出项…”命令，此时系统弹出如图2-3-7（a）所示的“伸出项：扫描”模型窗口及“扫描轨迹”菜单管理器。移动鼠标点选菜单管理器中的“扫描轨迹”命令，系统弹出如图2-3-7（b）所示的菜单管理器。移动鼠标单击菜单管理器中的“曲线链”，然后选取基准平面“FRONT”绘制的曲线，最后单击菜单管理器中的“选取全部”（如果箭头不在曲线的两端，则重新定义起始点）。在弹出的如图2-3-7（d）所示的菜单管理器中单击“完成”命令，系统将进入扫描体扫描截面草绘界面，接受系统默认的草绘参照，如图2-3-7（e）所示。

pagenumber_ebook=64,pagenumber_book=58

pagenumber_ebook=65,pagenumber_book=59

pagenumber_ebook=66,pagenumber_book=60

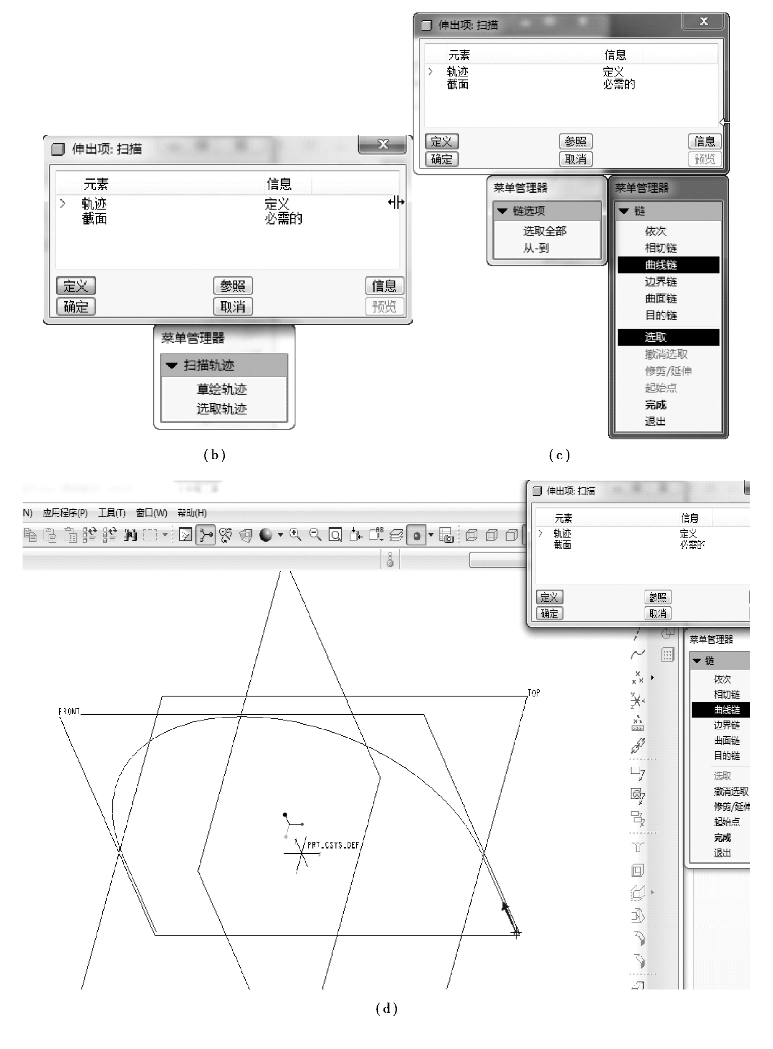

图2-3-7　扫描选项对话框

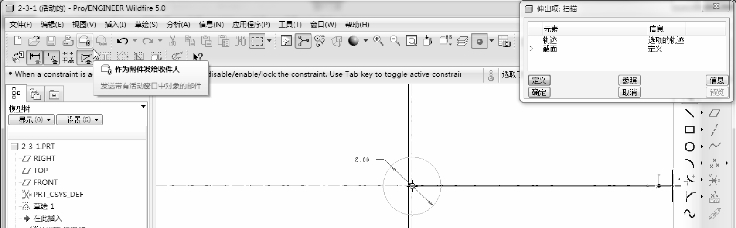

步骤2　绘制草图2（扫描体扫描截面草绘）。在图的两条中心线的交点处，依次利用草绘图视工具图标绘制草图，修改好尺寸后，完成如图2-3-8所示的草图2。单击草绘图视工具图标，退出扫描截面的绘制。然后单击“伸出项：扫描”模型窗口中的“确定”，生成扫描特征如图2-3-9所示。

pagenumber_ebook=66,pagenumber_book=60

图2-3-8　草图2

pagenumber_ebook=66,pagenumber_book=60

图2-3-9　生成扫描特征

步骤3　移动鼠标单击主功能菜单中的“文件”→“保存”，或单击图视工具图标，保存此零件。

加油站：

如何在草绘图中设置起始点的位置和方向。

①在草绘图中，选中要定义为起始点的点后单击右键，然后在弹出的菜单中将其设为“起始点”。

②方向的设置只有两个选择，通过点击箭头的方向可以进行扫描的方向切换。

任务拓展

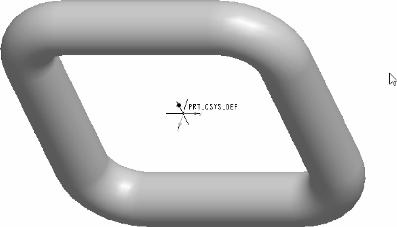

恒定截面扫描，轨迹线只有一条，截面只有一个，其他和可变截面扫描相同。在可变截面扫描里，只要轨迹线不相交就行，是否封闭并不重要，但是在恒定截面里轨迹线封闭与不封闭是两种不同的情况。其中轨迹线封闭又分为两种类型，分别是无内部因素[图2-3-10（a）]和增加内部因素[图2-3-10（b）]。下面通过两个例子来区分以上两种情况。

pagenumber_ebook=67,pagenumber_book=61

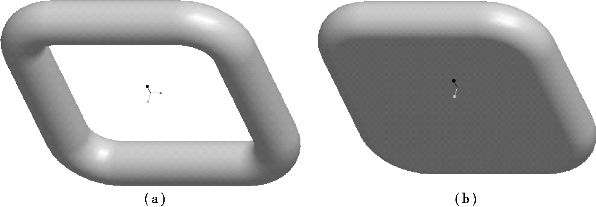

图2-3-10　恒定截面扫描

一、进入实体模块

步骤　选“新建”→选“零件”模块→输入公用名称“2-3-10”→把“使用缺省模块”的钩去掉→单击“确定”，如图2-3-11所示。在系统弹出“新文件选项”对话框中选择绘图单位为“mmns_part_solid”（米制），单击“确定”按钮，进入建立实体零件的界面，如图2-3-12所示。

pagenumber_ebook=67,pagenumber_book=61

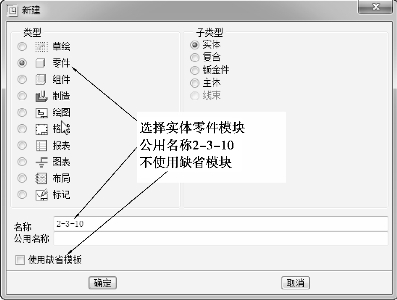

图2-3-11　“新建”对话框

pagenumber_ebook=68,pagenumber_book=62

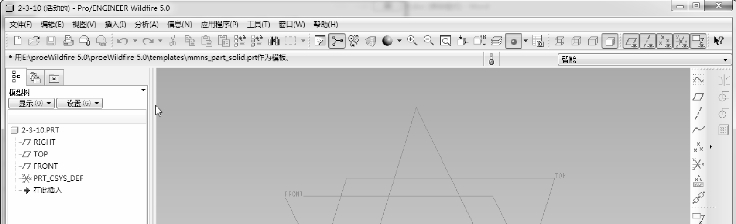

图2-3-12　建立实体零件界面

二、建立扫描特征（无内部特征）

步骤1　通过鼠标单击主功能菜单中的“插入”→“扫描”→“伸出项…”命令，如图2-3-13所示，此时系统弹出如图2-3-14（a）所示的“伸出项：扫描”模型窗口及“扫描轨迹”菜单管理器。移动鼠标点选菜单管理器中的“扫描轨迹”命令，系统弹出如图2-3-14（b）所示的“设置草绘平面”菜单管理器。移动鼠标依次单击菜单管理器中的“新设置”“平面”命令及模型树中的基准平面“FRONT”（草绘平面），并在弹出的如图2-3-14（c）、（d）所示的菜单管理器中单击“正向”“缺省”命令，系统将进入扫描体路径草绘界面，接受系统默认的草绘参考。

pagenumber_ebook=68,pagenumber_book=62

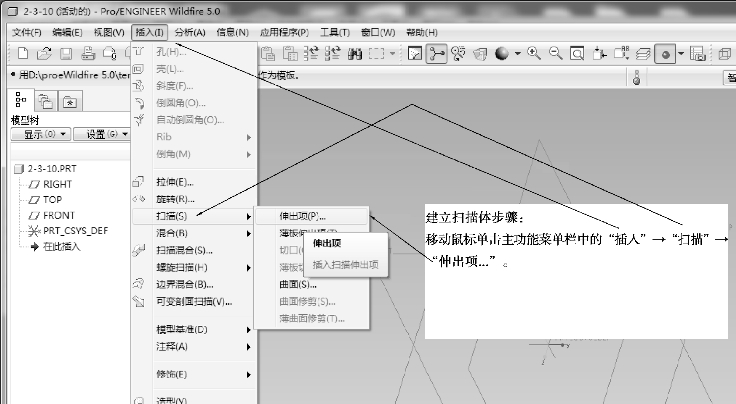

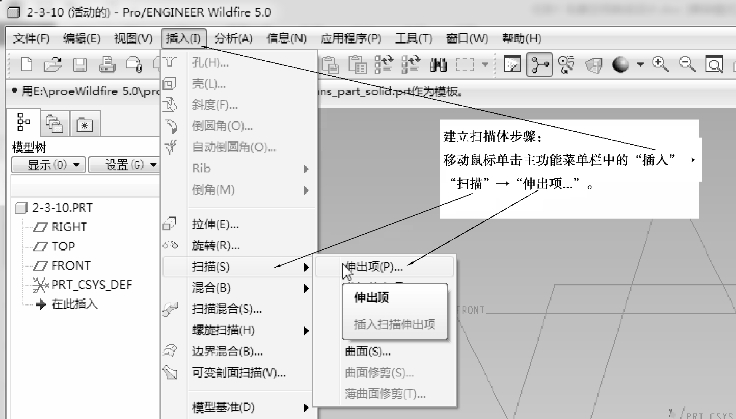

图2-3-13　建立扫描体步骤

步骤2　草绘草图1（扫描路径）。依次利用草绘图视图标、绘制草图，修改尺寸后，完成如图2-3-15所示的草图。单击草绘图视工具图标，退出扫描路径的绘制。然后在系统弹出如图2-3-16所示的“属性”菜单管理器中单击“无内部因素”“完成”命令，系统将进入扫描截面草绘界面，如图2-3-17所示。

步骤3　草绘扫描截面。依次利用草绘图视图标绘制草图，修改尺寸后，完成如图2-3-18所示的截面草图。单击草绘图视工具栏，退出扫描截面的绘制。

pagenumber_ebook=69,pagenumber_book=63

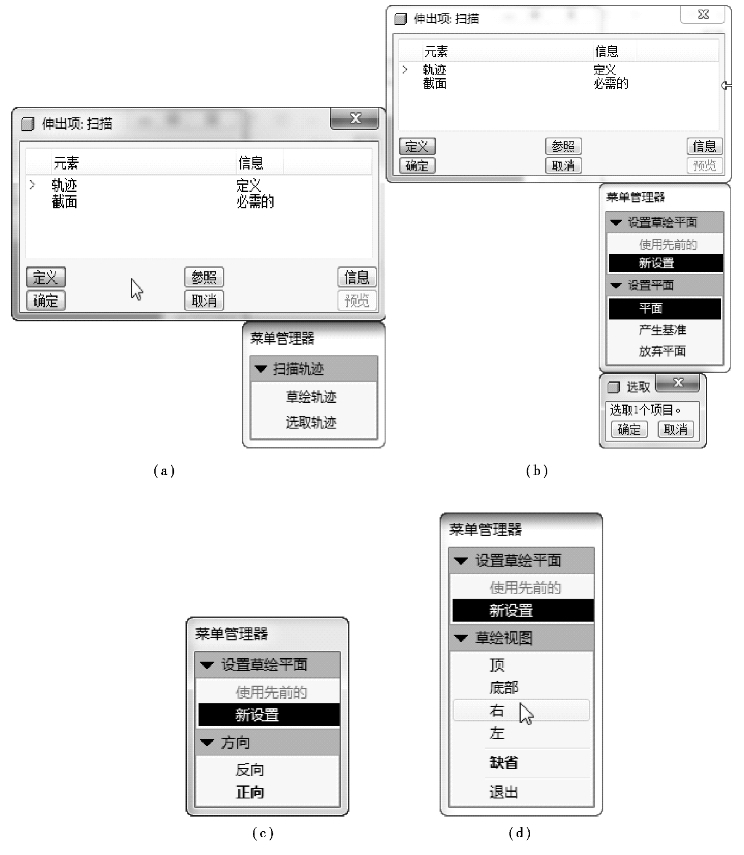

图2-3-14　扫描选项对话框

pagenumber_ebook=70,pagenumber_book=64

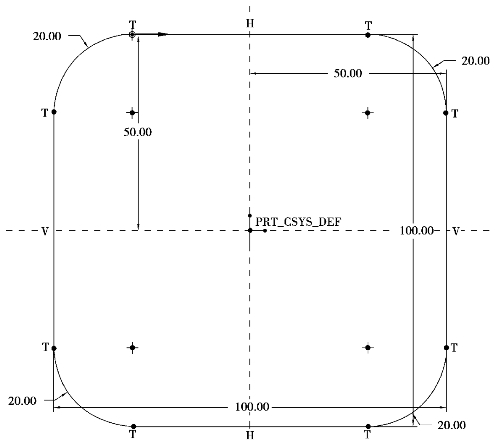

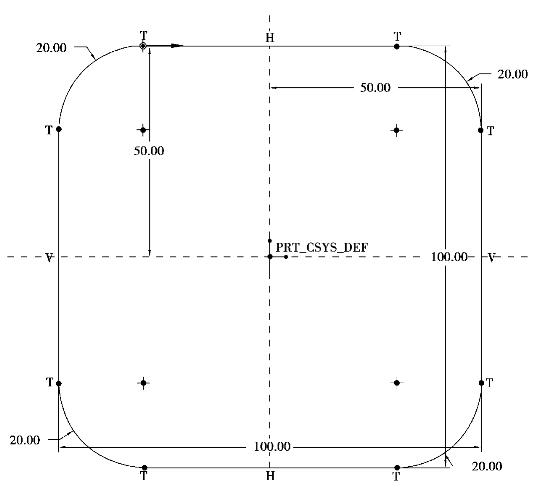

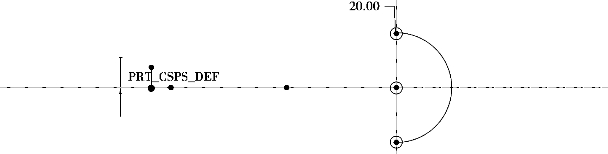

图2-3-15　草图1

pagenumber_ebook=70,pagenumber_book=64

图2-3-16　属性对话框

pagenumber_ebook=70,pagenumber_book=64

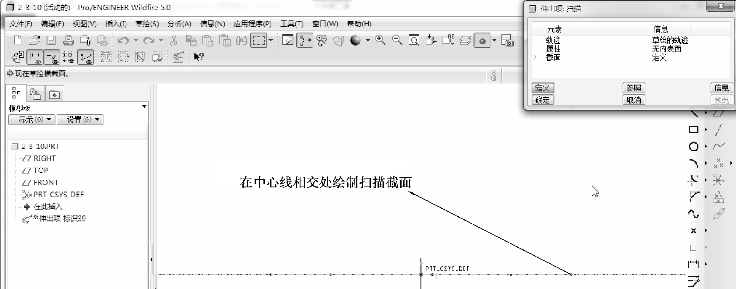

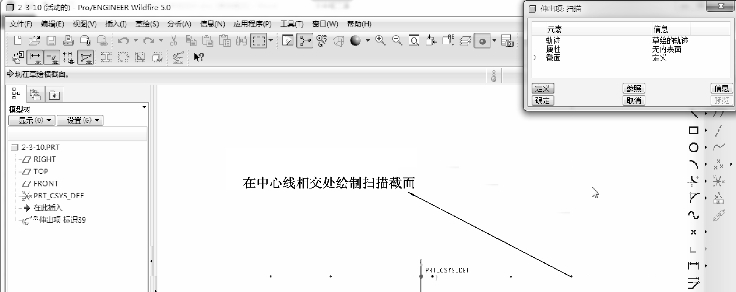

图2-3-17　绘制扫描界面

pagenumber_ebook=70,pagenumber_book=64

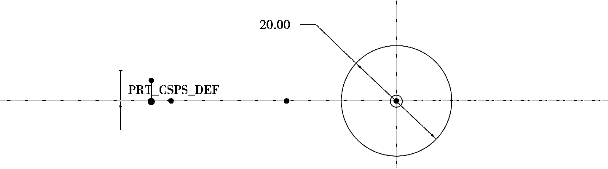

图2-3-18　扫描截面

步骤4　预览，单击“伸出项：扫描”模型窗口中的“预览”按钮，在显示出建立扫描体特征后，单击“伸出项：扫描”模型窗口中的“确定”按钮，如图2-3-19所示。

pagenumber_ebook=71,pagenumber_book=65

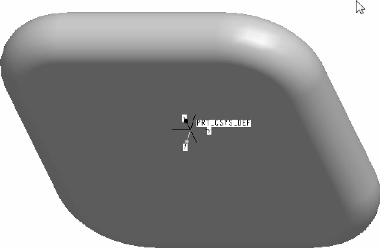

图2-3-19　生成扫描特征

步骤5　移动鼠标单击主功能菜单中的“文件”→“保存”，或单击图视工具图标，保存此零件。

三、建立扫描特征（增加内部因素）

步骤1、步骤2与前面介绍的无内部因素扫描是大致相同的，当系统弹出如图2-3-24所示的“属性”菜单管理器中单击“增加内部因素”“完成”命令，系统将进入扫描截面草绘界面。

步骤1　通过鼠标单击主功能菜单中的“插入”→“扫描”→“伸出项…”命令，如图2-3-20所示，此时系统弹出如图2-3-21（a）所示的“伸出项：扫描”模型窗口及“扫描轨迹”菜单管理器。移动鼠标点选菜单管理器中的“草绘轨迹”命令，系统弹出如图2-3-21（b）所示的“设置草绘平面”菜单管理器。移动鼠标依次单击菜单管理器中的“新设置”“平面”命令及模型树中的基准平面“FRONT”（草绘平面），并在弹出的如图（c）、（d）所示的菜单管理器中单击“正向”“缺省”命令，系统将进入扫描体路径草绘界面，接受系统默认的草绘参考。
