绘制手柄的旋转特征及注意事项
【摘要】：任务描述旋转特征是通过绕中心线旋转草绘截面来创建的这一类特征。图2-2-8草图1加油站：在建立旋转实体绘制零件的草图时有什么要求？任务拓展旋转的角度除了上面介绍的360°，还可以任意指定，例如90°、180°和270°等。图2-2-14建立“旋转”特征对话框图2-2-15选择草绘平面三、草绘并确定旋转生成参数步骤1利用草图绘制图标创建中心线，利用和等命令，完成草图1的绘制，如图2-2-16所示。
任务描述
旋转特征是通过绕中心线旋转草绘截面来创建的这一类特征。在实际设计中，通过使用旋转工具来创建一些具有回转体形状特点的模型，如图2-2-1所示。

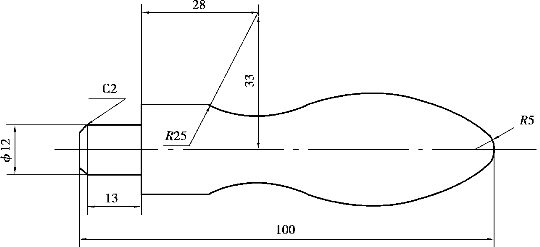

图2-2-1 手柄平面图
任务实施
一、进入建立实体建模的界面
步骤 选择“新建”→“零件”模块→输入公用名称“2-2-1”→将“使用缺省模块”的钩去掉→单击“确定”，如图2-2-2所示。在系统弹出“新文件选项”对话框中选择绘图单位为“mmns_part_solid”（米制），单击“确定”按钮，进入建立实体零件的界面，如图2-2-3所示。

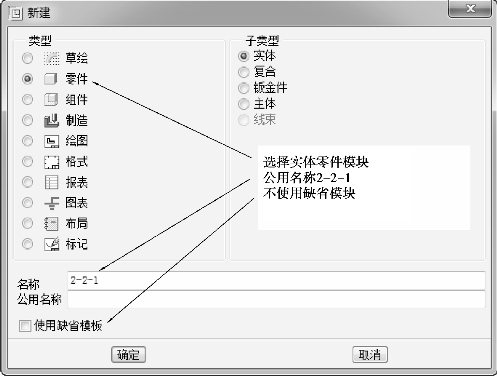

图2-2-2 “新建”对话框

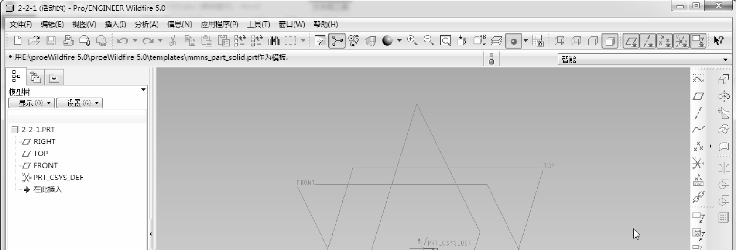

图2-2-3 建立实体零件界面
二、建立旋转特征
步骤1 建立拉伸特征，鼠标左键单击视图工具图标
，或者移动鼠标单击主功能菜单中的“插入”→“旋转”命令，如图2-2-4所示。

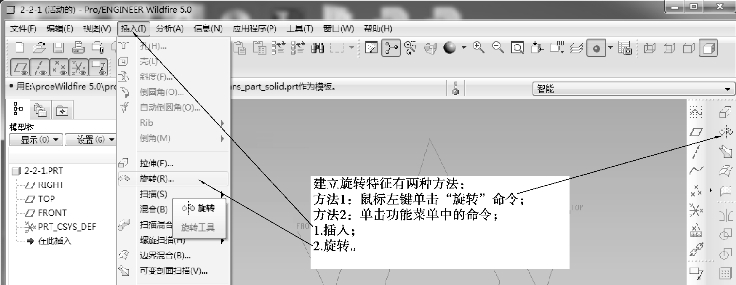

图2-2-4 建立“旋转”特征方法
步骤2 进入拉伸体截面草绘界面，在弹出的拉伸对话框中依次单击
、
、
，如图2-2-5所示。系统弹出“草绘”对话框，用鼠标选择基准平面“TOP”作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-2-6所示，单击
按钮，如图2-2-7所示。

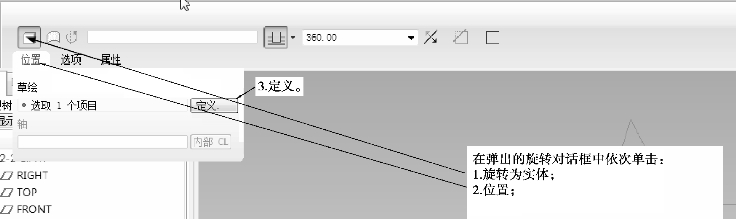

图2-2-5 建立“旋转”特征对话框
图2-2-6 选择草绘平面

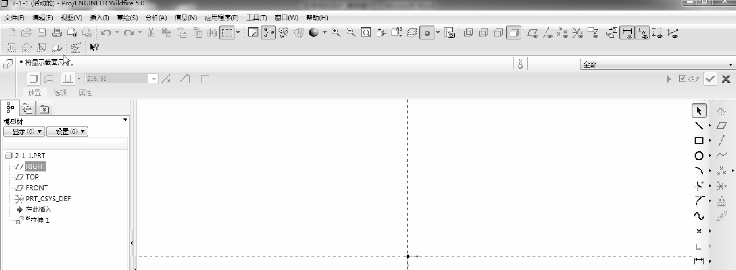

图2-2-7 截面草绘界面
三、草绘并确定旋转生成参数
步骤1 利用草图绘制图标
、
、
和
等命令完成草图1的绘制，如图2-2-8所示。单击草绘图视工具图标
，退出草绘界面。

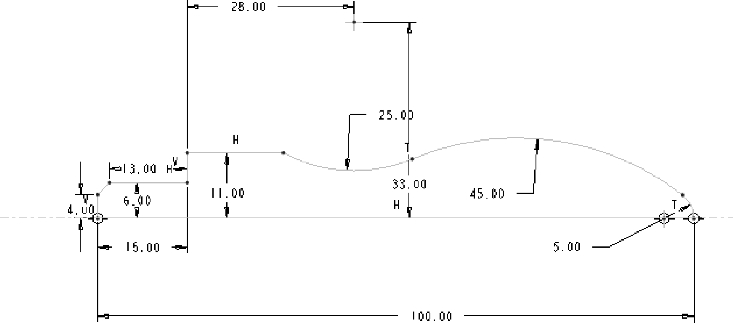

图2-2-8 草图1
加油站：
在建立旋转实体绘制零件的草图时有什么要求？
①旋转的截面只能画中心线以上或者中心线以下，并且是封闭的。
②对于草图有多条中心线时，默认第一条为旋转中心线，但也可以通过指定旋转轴的方法来指定某一中心线为旋转轴线（步骤：选定中心线→草绘→特征工具→旋转轴）。
步骤2 移动鼠标单击拉伸体特征图标板图标
，在后面的文本框中输入旋转角度值为“360”，单击拉伸体特征图标板图标
，如图2-2-9所示。完成实体零件的建立，如图2-2-10所示。

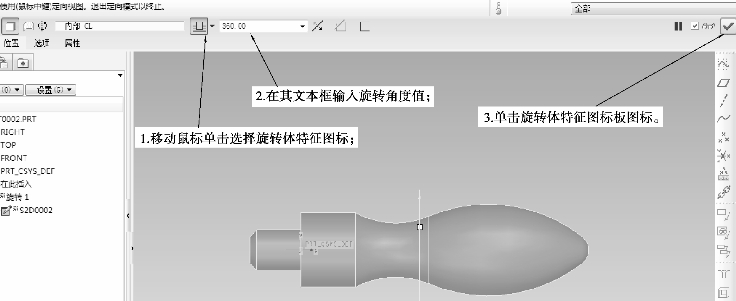

图2-2-9 确定旋转生成参数
图2-2-10 完成旋转生成实体
四、保存文件
步骤 移动鼠标单击主功能菜单中的“文件”→“保存”，或单击图视工具图标
，保存此零件。
任务拓展
旋转的角度除了上面介绍的360°，还可以任意指定，例如90°、180°和270°等。请用旋转命令完成图2-2-11所示实体造型。

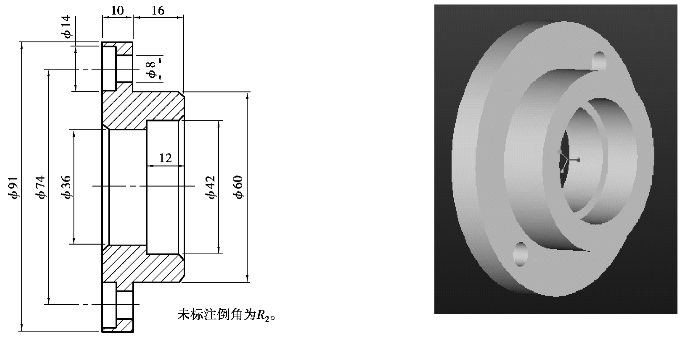

图2-2-11 实体造型
一、进入建立实体建模的界面
步骤 进入Creo Element/Pro 5.0界面环境后，选择“新建”→选“零件模块”→输入公用名称“2-2-12”→将“使用缺省模块”的钩去掉→单击“确定”，如图2-2-12所示。在系统弹出“新文件选项”对话框中选择绘图单位为“mmns_part_solid”（米制），单击“确定”按钮，进入建立实体零件的界面。

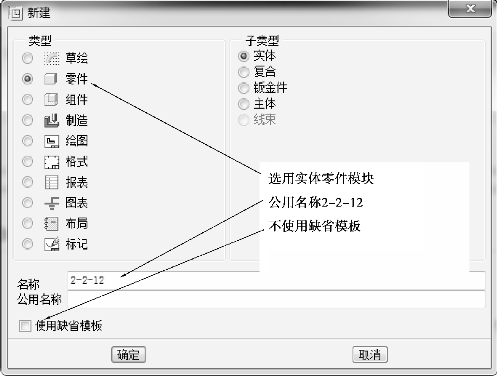

图2-2-12 “新建”对话框
二、建立旋转特征
步骤1 建立拉伸特征，鼠标左键单击视图工具图标
，或者移动鼠标单击主功能菜单中的“插入”→“旋转”命令，如图2-2-13所示。
图2-2-13 建立“旋转”特征方法
步骤2 进入拉伸体截面草绘界面，在弹出的拉伸对话框中依次单击
、
、
，如图2-2-14所示。系统弹出“草绘”对话框，用鼠标选择基准平面“FRONT”作为草绘平面，接受系统默认的基准平面“RIGHT”作为草绘参照面，如图2-2-15所示，单击
按钮。
图2-2-14 建立“旋转”特征对话框

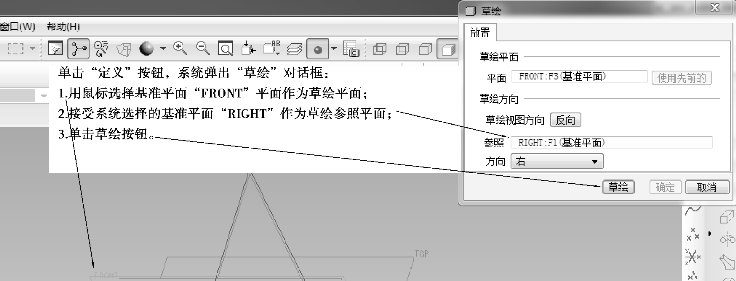

图2-2-15 选择草绘平面
三、草绘并确定旋转生成参数
步骤1 利用草图绘制图标
创建中心线，利用
和
等命令，完成草图1的绘制，如图2-2-16所示。单击草绘图视工具图标
，退出草绘界面。

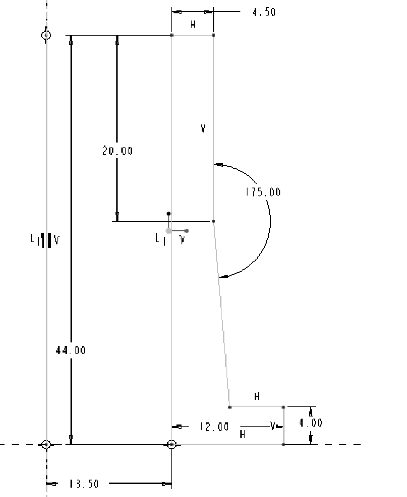

图2-2-16 草图1
步骤2 移动鼠标单击拉伸体特征图标板图标
，在后面的文本框中输入旋转角度值为“270”，单击拉伸体特征图标板图标
，如图2-2-17所示。完成实体零件的建立，如图2-2-18所示。

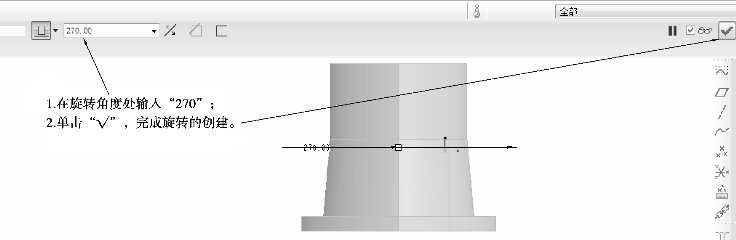

图2-2-17 确定旋转生成参数
图2-2-18 完成旋转生成实体
拓展练习
1.运用旋转和拉伸命令完成图2-2-19所示实体造型。
图2-2-19 实体造型
2.综合运用前面所学知识，完成图2-2-20所示实体。
图2-2-20 实体造型
