任务描述
利用调色板功能绘制如图1-3-1所示草图。

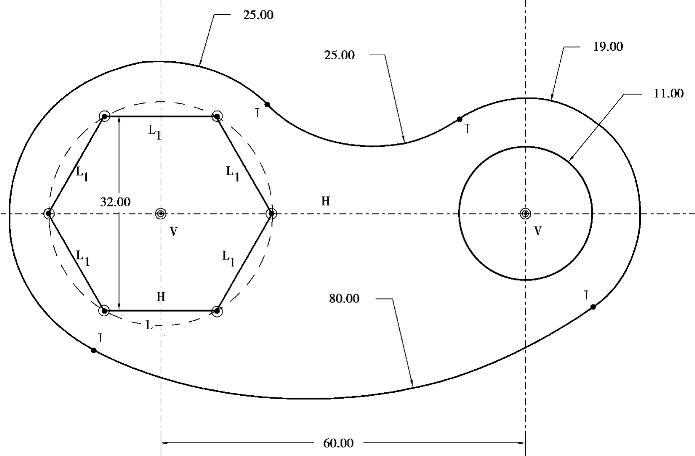

图1-3-1 板孔
任务实施
图1-3-1是由左侧一个R25的圆弧、一个对边距离为32的六边形，右侧一个R11的圆和R19的圆弧组成。与左右两侧相连接的是R80和R25的圆弧。在绘制该图形时，先绘制基本轮廓，再绘制中间圆弧连接部分，最后绘制左侧六边形，删除多余的线段，修改尺寸即可。
一、绘制基本轮廓
图1-3-1的基本轮廓是左侧一个R25的圆、右侧一个R11和R25的同心圆。在绘制R25、R11的圆时，可采用“圆心和点”命令，而绘制圆R19时可采用新的命令——“同心圆”命令绘制。
步骤1 启动软件，新建草绘文件。选“新建”→“草绘模块”→“输入公用名称1-3-1”→单击“确定”，进入草绘模块。

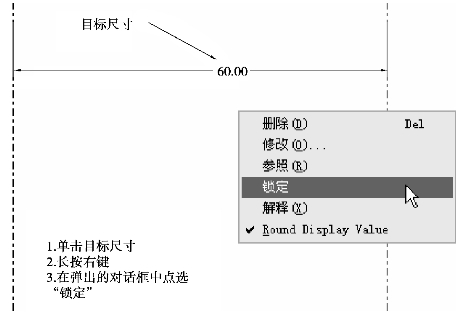

步骤2 绘制中心线。在草绘工具栏中，单击“直线绘制”命令的子命令“中心线绘制”，然后在绘图区域绘制一条水平中心线、两条垂直中心线，并标注两条垂直中心线之间距离为“60”，然后将尺寸“60”锁定，如图1-3-2所示。
注意：将尺寸锁定后，移动图形时尺寸不会改变。
图1-3-2 锁定尺寸

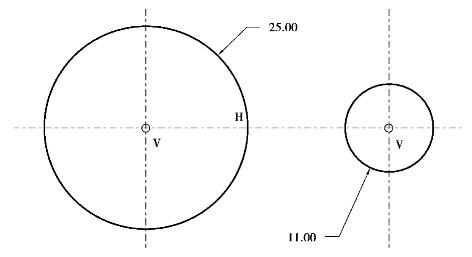

步骤3 绘制R25和R11的圆。在草绘工具栏中，单击“圆心和点”命令
，在绘图区域中分别以左右两侧中心线交点为圆心，任意点为外圆点绘制一个外圆。然后将圆的尺寸修改为R25和R11，完成后如图1-3-3所示。
步骤4 绘制右侧R19的同心圆。如图1-3-4所示，在草绘工具栏中，单击“圆心和点”命令
的子命令“同心圆”命令
，启动“同心圆”命令后，单击已知圆R11作为放置圆R19的圆心，然后在其他绘图区域任意位置单击即可生成同心圆。单击鼠标中键，退出同心圆的绘制。然后将尺寸修改为R19，即可。

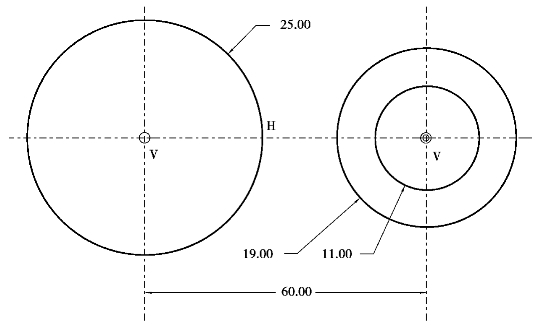

至此基本轮廓绘制完毕，如图1-3-5所示。
图1-3-3 绘制圆
图1-3-4 绘制同心圆
图1-3-5 标注半径
二、创建R80和R25圆弧连接
1.创建R80和R25的圆弧连接

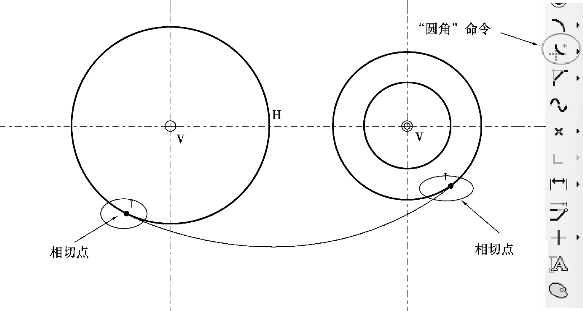

步骤1 创建R80的圆弧连接。在草绘工具栏中，单击“圆角”命令

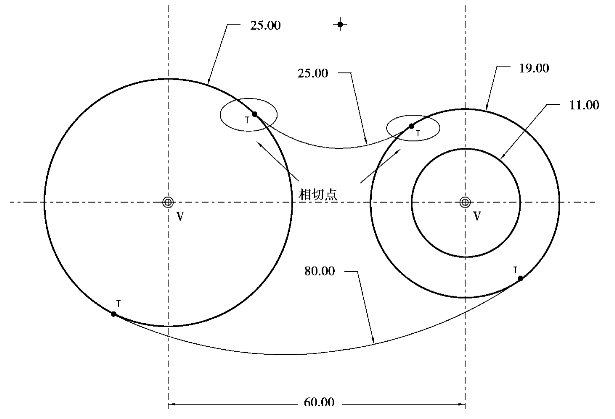

，分别点选圆R25的左下角任意部分和圆R19的右下角任意部分作为相切点，即可生成圆弧连接，然后再将圆弧尺寸修改为R80即可，如图1-3-6所示。
图13-6 圆角命令（1）
步骤2 创建R25的圆弧连接。在草绘工具栏中，单击“圆角”命令
，分别点选圆R25的右上角任意部分和圆R19的左上角任意部分作为相切点，即可生成圆弧连接，然后再将圆弧尺寸修改为R25即可，完成后如图1-3-7所示。
图1-3-7 圆角命令（2）

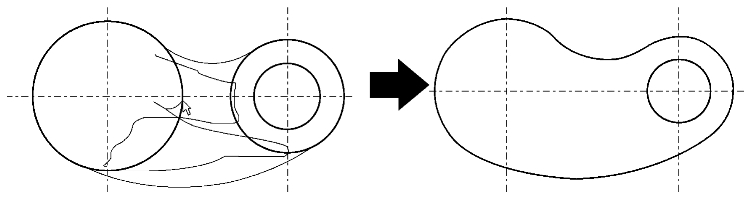

2.删除多余的线段
步骤 在“草绘工具栏”中启动“删除”命令
，单击选择并拖动鼠标左键，圈划出需要删除的线段，完成后单击鼠标中键退出删除，效果如图1-3-8所示。
图1-3-8 动态删除
注意：删除多余的线段除了上述“动态删除”方法外，还可以依次单击需要删除的线段。
三、绘制正六边形
在Pro/E中，多边形、星形等一些特殊的形状一般调用系统自身“调色板”功能。本任务中正六边形的绘制也不例外，具体操作步骤如下所述。
步骤1 启动“调色板”调用正六边形。在草绘工具栏中，单击“调色板”命令

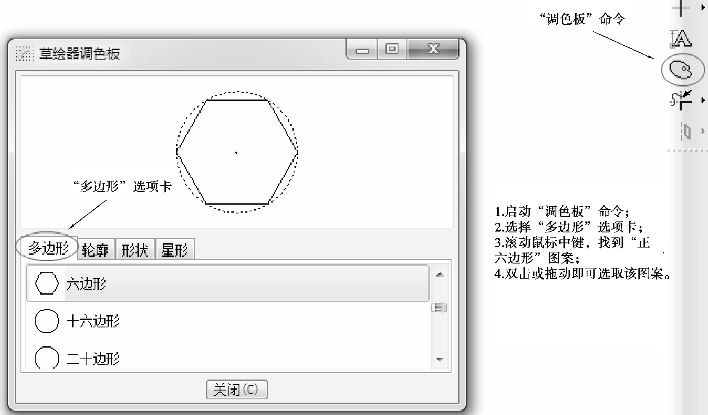

。在弹出的“草绘器调色板”对话框中，选择“多边形”选项卡，滚动鼠标中键，找到“正六边形”图案，然后双击或者拖动即可选择该图案，如图1-3-9所示。
图1-3-9 调色板

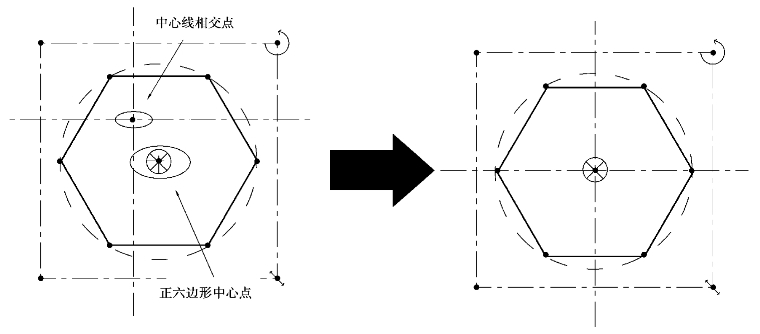

步骤2 放置正六边形。在调出正六边形图案后，将调出图案放置在绘图区域恰当位置。如果放置位置不合适，可以按住图案中心点，将其移动到中心线相交点，完成后如图1-3-10所示。
图1-3-10 放置圆心
注意：也可以采用共点约束的方式，将图案中心点和中心线相交点添加约束。

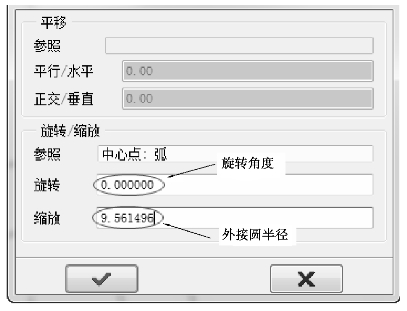

步骤3 缩放正六边形。放置正六边形图案时，弹出的“平移和缩放”对话框如图1-3-11所示，在“旋转”文本框中输入“0”表示旋转角度为“0”；在“缩放”文本框输入数值则表示该正六边形对应的外接圆半径大小。在本任务中，没有直接给出外接圆尺寸，现采用另一种方法，如图1-3-12所示，按住“动态缩放”箭头即可缩放图案至合适的大小，单击中键表示确认，完成后如图1-3-13所示。
图1-3-11 设置缩放和旋转
图1-3-12 正六边形

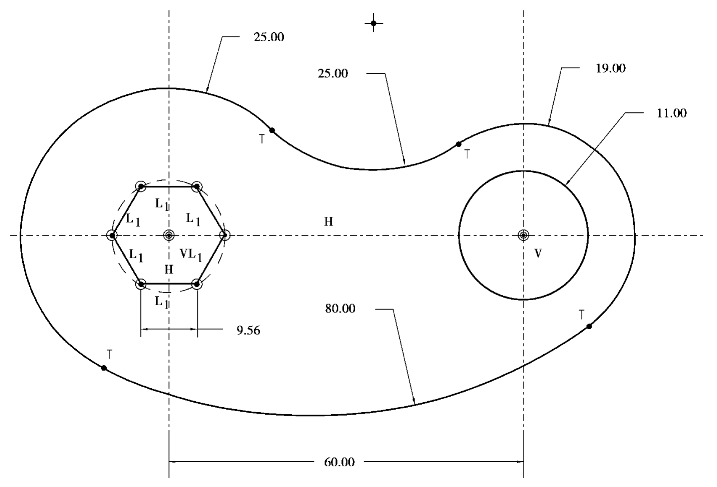

步骤4 修改正六边形尺寸。在本任务中，正六边形所需要标注的尺寸是对边之间的距离为“32”，显然图1-3-13所示的尺寸是不符合要求的。将图1-3-13中的尺寸“9.56”删除，按照尺寸标注的方法标注对边距离为“32”，完成后如图1-3-14所示。
图1-3-13 放置后效果
图1-3-14 修改尺寸
四、完善图形
1.创建辅助中心线
步骤：单击“中心线”命令，如图1-3-15所示，以六边形的左上角点和右下角点为基点1和基点2放置中心线。
图1-3-15 创建辅助中心线
2.删除辅助外接圆
步骤：单击选择外接圆，按下键盘上“Delete”键即可删除。
3.添加对称约束
步骤：单击选择“对称约束”命令，如图1-3-16所示，以中心线为对称中心，正六边形两交点为对称点。
图1-3-16 创建约束

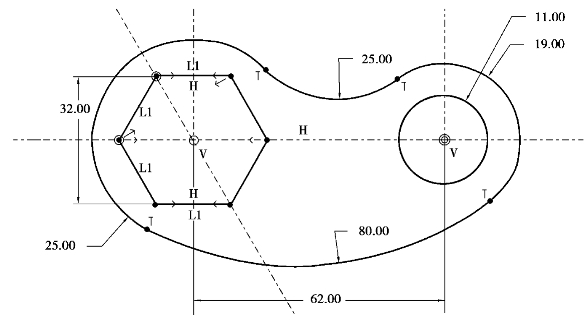

至此，图1-3-1绘制完毕。
任务拓展
在调用“调色板”时，用户除了可以调用系统自带的“多边形、轮廓、形状和星形”外，还可以调用用户自定义图案。在调用自定义图案前需要用户自定义调色板。
图1-3-17
以调用“任务1：不规则方块”为例讲解自定义调色板方法。

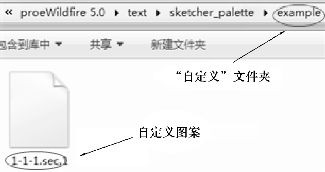

步骤1 创建自定义目录：找到Pro/E软件的安装目录下的文件夹“…\proeWildfire 5.0\text\sketcher_palette”，在“sketcher_palette”文件夹中创建自定义文件夹“example”，创建完毕后如图1-3-17所示。
步骤2 将任务1中已绘制好的文件放置到“example”文件夹中，如图1-3-18所示。
图1-3-18 自定义目录
步骤3 重启Pro/E软件后，重新调用调色板，即可调用自定义图案。图案的放置方法和本任务中“正六边形”的放置方法一致。

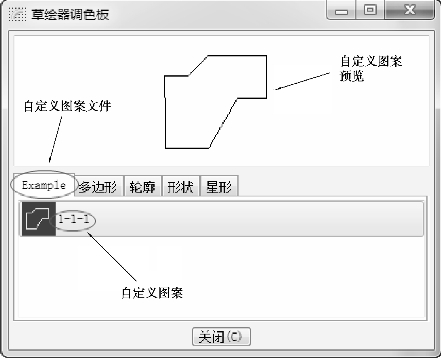

创建调色板文件如图1-3-19所示。
图1-3-19 创建调色板文件
拓展练习

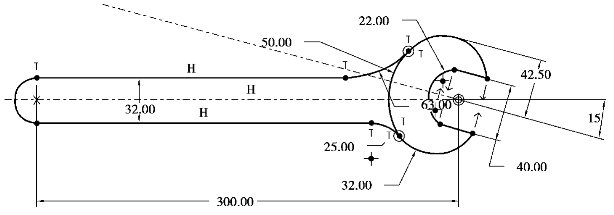

1.综合运用前面所学知识，绘制如图1-3-20所示图形。

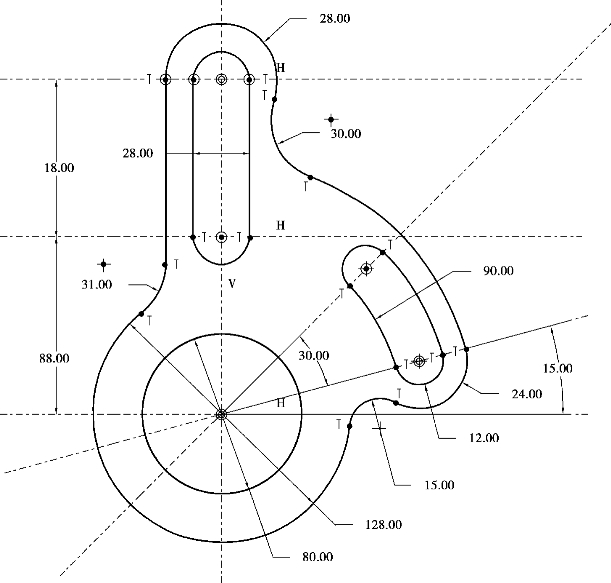

图1-3-20 扳手
2.综合运用前面所学知识，绘制如图1-3-21所示图形。
图1-3-21 板幅
