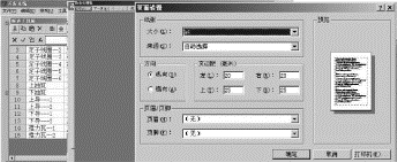

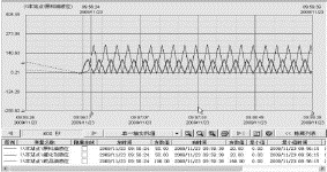

【摘要】：图5-5报表系统设置图5-6实时趋势曲线图5-7历史趋势曲线5）内嵌控件功能组态王软件内置了多种曲线控件、多媒体视频控件以及窗口控件，如图5-8所示。

组态：就是应用软件中提供的工具、方法，完成工程中某一具体任务的过程。

组态软件：又称监控组态软件，译自英文SCADA，即Supervision Control and Data Acquisition（数据采集与监视控制）。组态软件指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能、通用层次的软件工具。

国内常用的组态软件有：组态王KingView、三维力控、世纪星等。

国外常用的组态软件有：InTouch、IFix、Citech、WinCC、Movicon等。

1.组态王软件概念

组态王软件是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。组态王6.5是运行于Microsoft Windows98/2000/NT/XP中文平台的中文界面的人机界面软件，采用了多线程、COM+组件等新技术，实现了实时多任务，软件运行稳定可靠。

2.组态王软件组成

组态王6.5软件由工程浏览器（Touch Explorer）、工程管理器（Micromanage）和画面运行系统（Touche）三部分组成。

工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。

工程管理器是内嵌画面管理系统，用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。

运行系统是工程运行画面，从采集设备中获得通信数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的相互交互。

3.组态王软件功能

1）工程管理

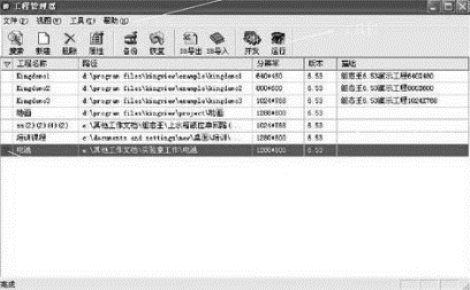

组态王的工程管理器是一个功能强大的工程管理工具，可以集中管理用户本机上的所有工程，可对工程进行新建、删除、搜索、备份等操作，同时也可进行数据词典的DB导入、DB导出操作，如图5-1所示。

2）画面制作系统

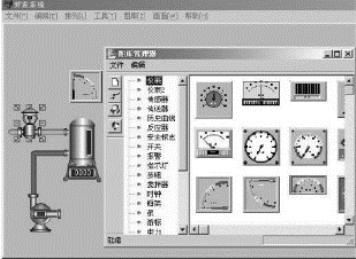

具有功能强大的工具箱，支持无限色和过渡色，能够轻松构造逼真美观的监控画面，如图5-2所示。另外，有着丰富的图库以及方便易用的图库精灵，工程人员可生成自己的个性化图形库，如图5-3所示。

3）报警和事件管理系统

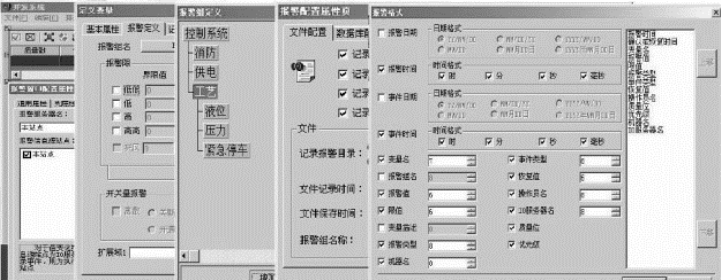

分布式报警和事件管理系统提供多种管理功能，包括：基于事件的报警、报警分组管理、报警优先级、报警过滤以及通过网络的远程报警管理，如图5-4所示。多种记录保存方式：文件、数据库、打印机等。多种提示方式：画面、语音、短信、E-mail等。
