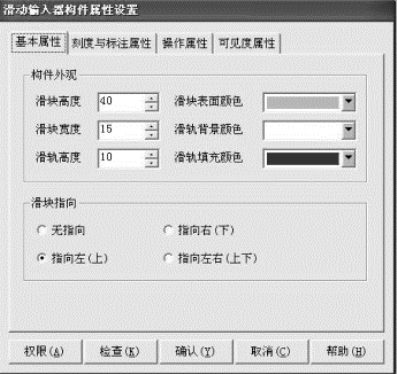

【摘要】：图4-40设备编辑窗口4.主画面制作和组态按如下步骤制作和组态主画面：制作主画面的标题文字、插入时钟、在工具箱中选择直线构件，把标题文字下方的区域划分为如图4-41所示的两部分。图4-41制作主画面制作各从站单元画面并组态。图4-42制作各从站单元画面并组态与其他指示灯组态不同的是：缺料报警分段点1设置的颜色是红色，并且还需组态闪烁功能。图4-45滑动输入器

1.训练目标

根据功能要求，完成主画面组态。

2.建立主画面

（1）选中“窗口1”，单击“窗口属性”，进入用户窗口属性设置。

（2）将窗口名称改为：主画面，窗口标题改为：主画面；“窗口背景”中，选择所需

要颜色。

3.定义数据对象和连接设备

1）定义数据对象

各工作单元以及全线的工作状态指示灯、单机全线切换旋钮，启动、停止、复位按钮、变频器输入频率设置，机械手当前位置等，都需要与PLC连接进行信息交换的数据对象。定义数据对象的步骤：

（1）单击工作台中的“实时数据库”窗口标签，进入实时数据库窗口页。

（2）单击“新增对象”按钮，在窗口的数据对象列表中增加新的数据对象。

（3）选中对象，按“对象属性”按钮或双击选中对象，则打开“数据对象属性设置”窗口。然后编辑属性，最后加以确定。表4-2所示为与PLC连接的数据对象。

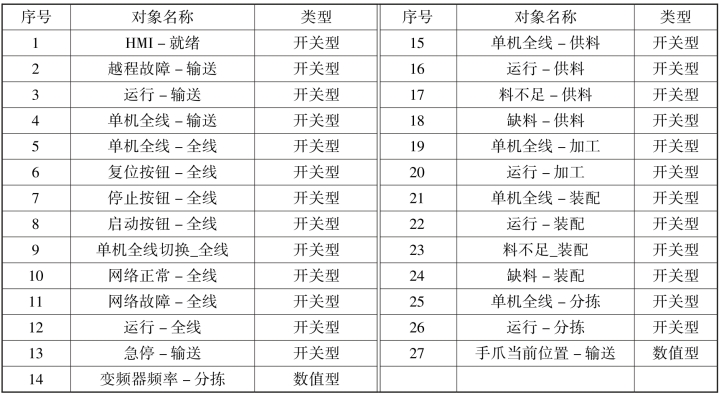

表4-2　与PLC连接的数据对象

pagenumber_ebook=181,pagenumber_book=170

2）设备连接

使定义好的数据对象和PLC内部变量进行连接，步骤如下：

（1）打开“设备工具箱”，在可选设备列表中双击“通用串口父设备”，然后双击“三菱_FX系列编程口”，出现“通用串口父设备”“三菱_FX系列编程口”。

（2）设置通用串口父设备的基本属性，如图4-39所示。

pagenumber_ebook=182,pagenumber_book=171

图4-39　设置通用串口父设备的基本属性

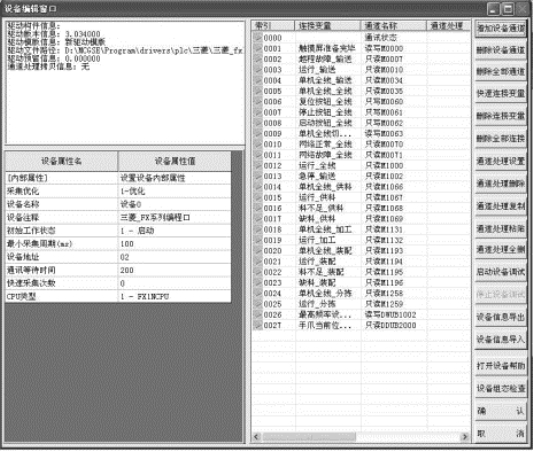

（3）双击“三菱_FX系列编程口”，进入设备编辑窗口，按图4-39中的数据，逐个“增加设备通道”，如图4-40所示。

pagenumber_ebook=182,pagenumber_book=171

图4-40　设备编辑窗口

4.主画面制作和组态

按如下步骤制作和组态主画面：

（1）制作主画面的标题文字、插入时钟、在工具箱中选择直线构件，把标题文字下方的区域划分为如图4-41所示的两部分。区域左面制作各从站单元画面，右面制作主站输送单元画面。

pagenumber_ebook=183,pagenumber_book=172

图4-41　制作主画面

（2）制作各从站单元画面并组态。以供料单元组态为例，其画面如图4-42所示，图中还指出了各构件的名称。这些构件的制作和属性设置前面已有详细介绍，但“料不足”和“缺料”两状态指示灯有报警时闪烁功能的要求，下面通过制作供料单元缺料报警指示灯着重介绍这一属性的设置方法。

pagenumber_ebook=183,pagenumber_book=172

图4-42　制作各从站单元画面并组态

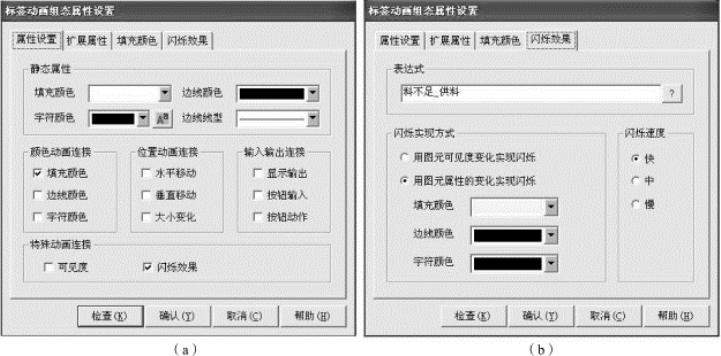

与其他指示灯组态不同的是：缺料报警分段点1设置的颜色是红色，并且还需组态闪烁功能。步骤是：在属性设置页的特殊动画连接框中勾选“闪烁效果”，“填充颜色”旁边就会出现“闪烁效果”页，如图4-43（a）所示。点选“闪烁效果”页，表达式选择为“缺料_供料”；在闪烁实现方式框中点选“用图元属性的变化实现闪烁”；填充颜色选择黄色，如图4-43（b）所示。

pagenumber_ebook=184,pagenumber_book=173
