1.训练目标

根据功能要求，完成欢迎画面组态。

2.建立欢迎画面

选中“窗口0”，单击“窗口属性”，进入用户窗口属性设置，包括：

（1）窗口名称改为“欢迎画面”。

（2）窗口标题改为：欢迎画面。

（3）在“用户窗口”中选中“欢迎”，单击右键，选择下拉菜单中的“设置为启动窗口”选项，将该窗口设置为运行时自动加载的窗口。

3.编辑欢迎画面

选中“欢迎画面”窗口图标，单击“动画组态”，进入动画组态窗口开始编辑画面。

1）装载位图

选择“工具箱”内的“位图”按钮，鼠标的光标呈“十字”形，在窗口左上角位置拖拽鼠标，拉出一个矩形，使其填充整个窗口。

在位图上单击右键，选择“装载位图”找到要装载的位图，单击选择该位图，如图4-34所示，然后单击“打开”按钮，则图片装载到了窗口。

pagenumber_ebook=178,pagenumber_book=167

图4-34　装载位图

2）制作按钮

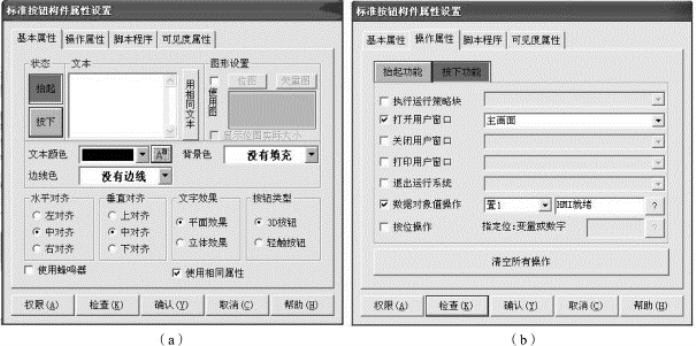

单击绘图工具箱中按钮图标，在窗口中拖出一个大小合适的按钮，双击按钮，出现如图4-35所示的属性设置窗口。在可见度属性页中点选“按钮不可见”；在操作属性页中单击“按下功能”：打开用户窗口时候选择主画面，并使数据对象“HMI就绪”的值置1。

pagenumber_ebook=179,pagenumber_book=168

图4-35　“标准按钮构件属性设置”对话框

（a）基本属性页；（b）操作属性页

3）制作循环移动的文字框图

（1）选择“工具箱”内的“标签”按钮，拖拽到窗口上方中心位置，根据需要拉出一个大小适合的矩形。在鼠标光标闪烁位置输入文字“欢迎使用YL-335B自动化生产线实训考核装备！”，按回车键或在窗口任意位置用鼠标单击一下，完成文字输入。

（2）静态属性设置如下：文字框的背景颜色：没有填充；文字框的边线颜色为：没有边线；字符颜色：艳粉色；文字字体：华文细黑，字型：粗体，大小为二号。

（3）为了使文字循环移动，在“位置动画连接”中勾选“水平移动”，这时在对话框上端就增添“水平移动”窗口标签。水平移动属性页的设置如图4-36所示。

设置说明如下：

①为了实现“水平移动”动画连接，首先要确定对应连接对象的表达式，然后再定义表达式的值所对应的位置偏移量。图4-36中，定义一个内部数据对象“移动”作为表达式，它是一个与文字对象的位置偏移量成比例的增量值，当表达式“移动”的值为0时，文字对象的位置向右移动0点（即不动），当表达式“移动”的值为1时，对象的位置向左移动5点（-5），这就是说“移动”变量与文字对象的位置之间关系是一个斜率为-5的线性关系。

②触摸屏图形对象所在的水平位置定义为：以左上角为坐标原点，单位为像素点，向左为负方向，向右为正方向。TPC7062KS分辨率是800×480，文字串“欢迎使用YL-335B自动化生产线实训考核装备！”向左全部移出的偏移量约为-700像素，故表达式“移动”的值为+140。文字循环移动的策略是，如果文字串向左全部移出，则返回初始位置重新移动。
