自动化生产线气路连接优化方案

2023-06-15 历史故事版权反馈

【摘要】：图4-18供料单元气动系统原理图图4-19装配单元气动系统原理图图4-20加工单元气动控制回路工作原理图图4-21分拣单元气动控制回路工作原理图3.安装过程中注意事项气路连接要完全按照自动化生产线气路图进行连接。气路连接时，气管一定要在快速接头中插紧，不能够有漏气现象。气路气管在连接走向时，应该按序排布，均匀美观，不能交叉、打折、顺序凌乱。

1.训练目标

根据已经掌握的气动知识，读懂气路图的气路连接和工作原理，完成各个分单元气动回路的连接；接通气源后检查各个工作单元气缸初始位置是否符合要求，如不符合须适当调整；完成气路调整，确保各气缸运行顺畅和平稳。

2.气路图

自动化生产线气路图如图4-18～图4-21所示。

pagenumber_ebook=165,pagenumber_book=154

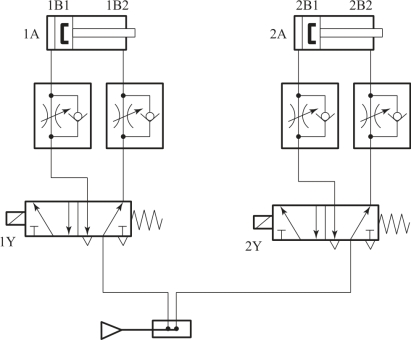

图4-18　供料单元气动系统原理图

pagenumber_ebook=166,pagenumber_book=155

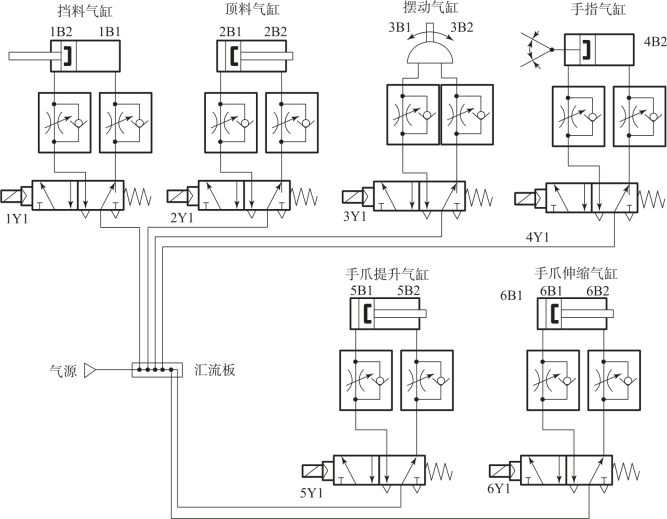

图4-19　装配单元气动系统原理图

pagenumber_ebook=166,pagenumber_book=155

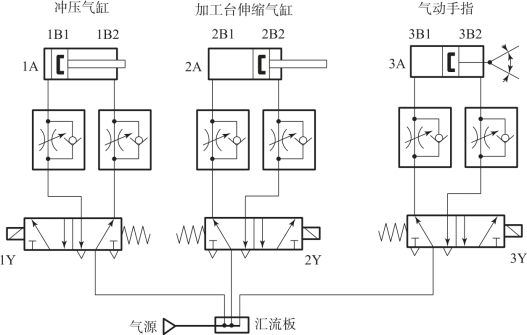

图4-20　加工单元气动控制回路工作原理图

pagenumber_ebook=167,pagenumber_book=156

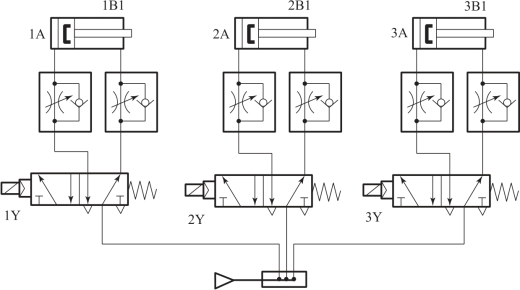

图4-21　分拣单元气动控制回路工作原理图

3.安装过程中注意事项

（1）气路连接要完全按照自动化生产线气路图进行连接。

（2）气路连接时，气管一定要在快速接头中插紧，不能够有漏气现象。

（3）气路中的气缸节流阀调整要适当，以活塞进出迅速、无冲击、无卡滞现象为宜，以不推倒工件为准。如果有气缸动作相反，将气缸两端进气管位置颠倒即可。

（4）气路气管在连接走向时，应该按序排布，均匀美观，不能交叉、打折、顺序凌乱。

（5）所有外露气管必须用黑色尼龙扎带进行绑扎，松紧程度以不使气管变形为宜，外形美观。

（6）电磁阀组与气体汇流板的连接必须压在橡胶密封垫上固定，要求密封良好，无泄漏。

（7）当回转摆台需要调节回转角度或调整摆动位置精度时，根据要求把回转缸调成90°固定角度旋转。当调整好摆动角度后，应将反扣螺母与基本反扣锁紧，防止调节螺杆松动，从而造成回转精度降低。
