【摘要】：线路应该用黑色尼龙扎带进行绑扎，以不使导线外皮变形为宜。接地端一定要可靠连接保护地线。伺服驱动器的信号输出端要和伺服电动机的信号输入端连接，具体接线应参照说明书。要注意伺服驱动器使能信号线的连接。

1.训练目标

根据已经掌握的电路知识，读懂电路图的接线和工作原理，完成包括电源电路和各个分单元电路的连接。

2.电路图

自动化生产线电路图如图4-13～图4-17所示。

pagenumber_ebook=160,pagenumber_book=149

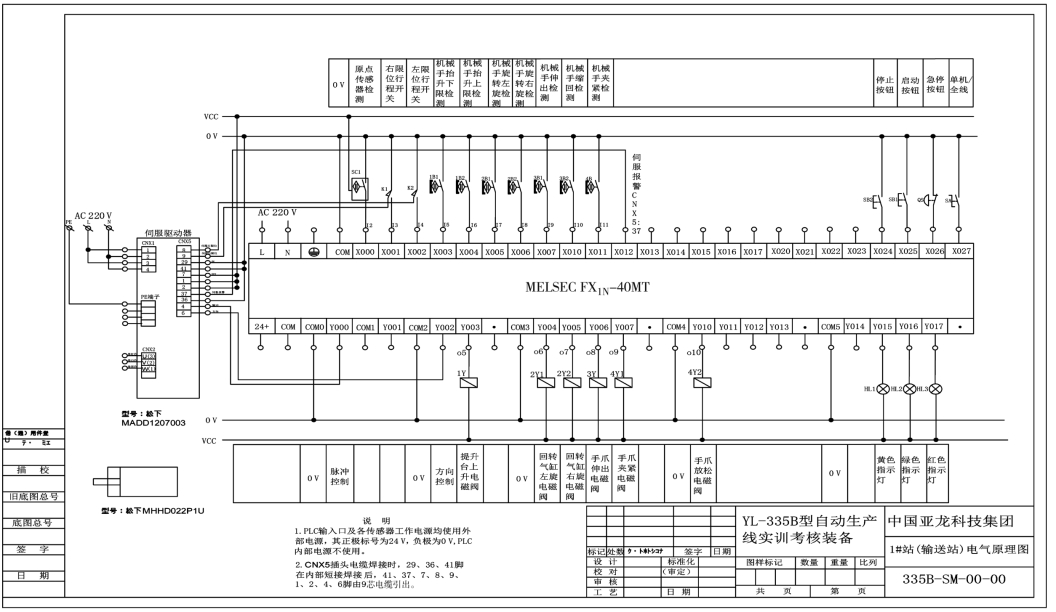

图4-13　输送单元电气原理图

pagenumber_ebook=161,pagenumber_book=150

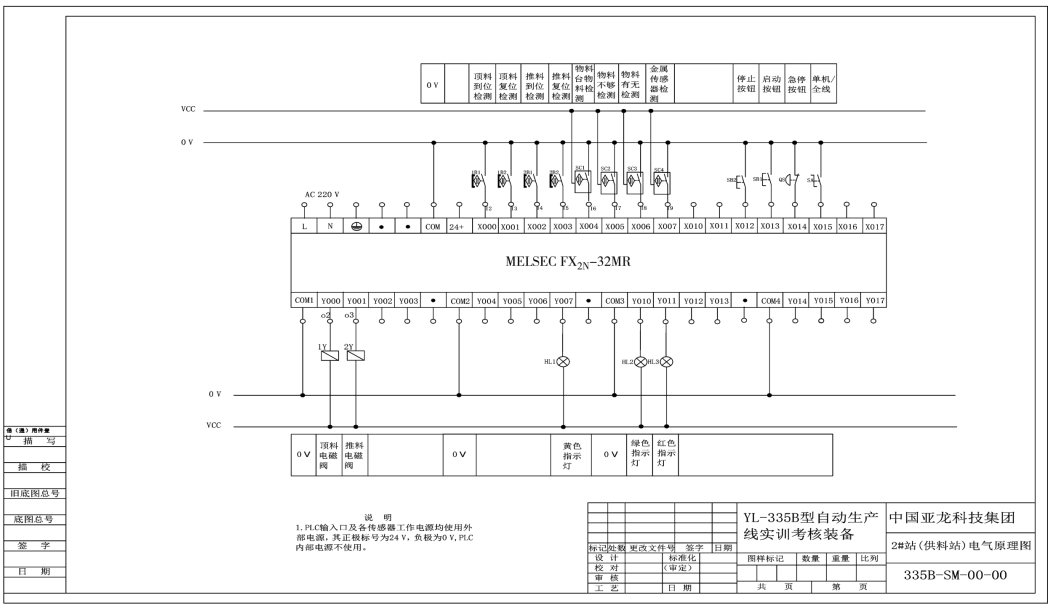

图4-14　供料单元电气原理图

pagenumber_ebook=162,pagenumber_book=151

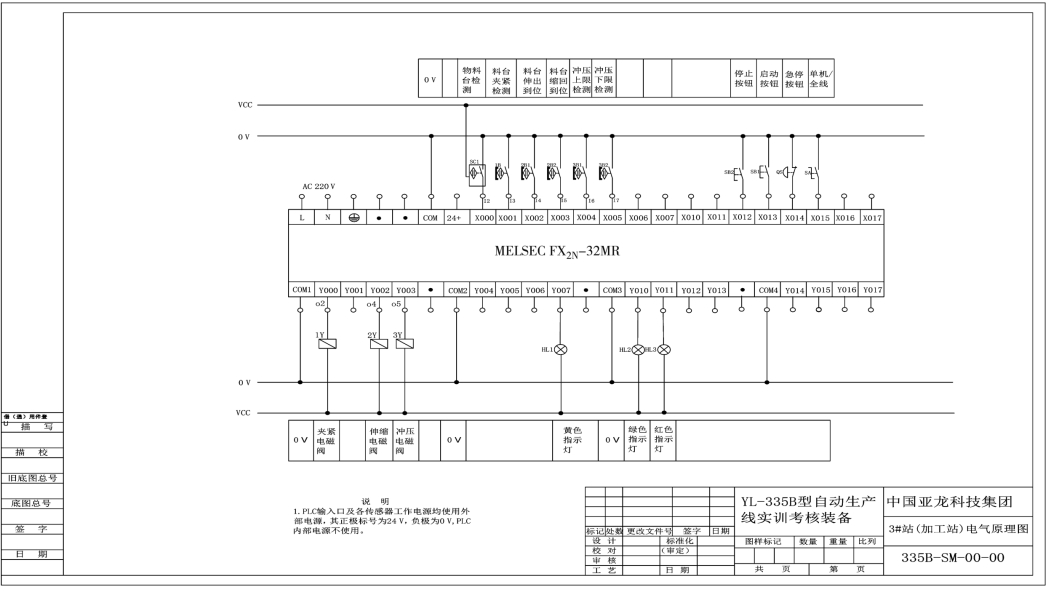

图4-15　加工单元电气原理图

pagenumber_ebook=163,pagenumber_book=152

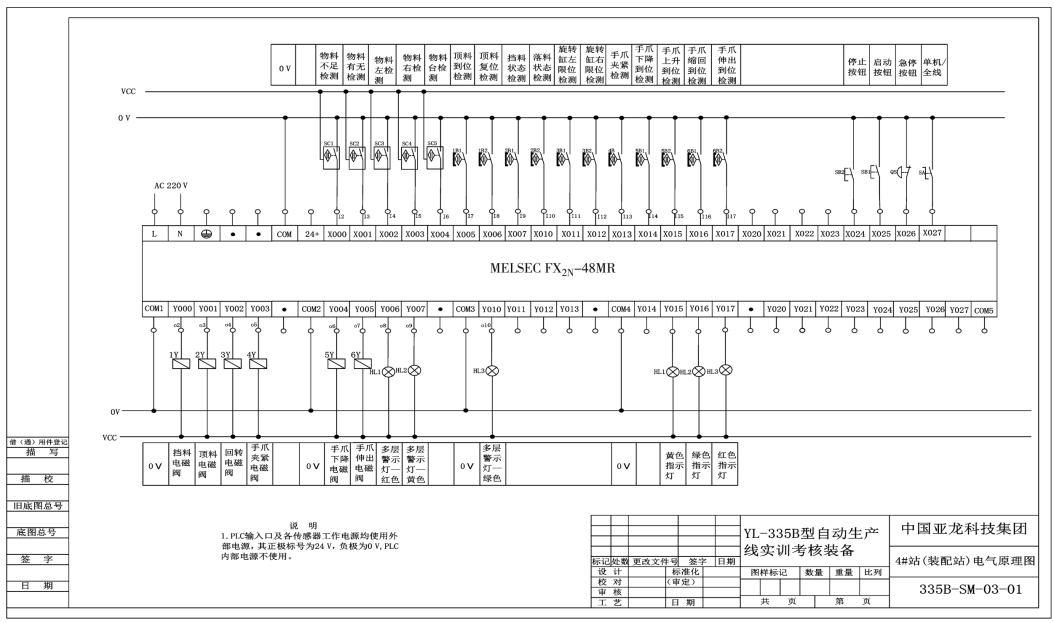

图4-16　装单元电气原理图

pagenumber_ebook=164,pagenumber_book=153

图4-17　分拣单元电气原理图

3.安装过程中注意事项

（1）导线线端应该处理干净，无线芯外露，裸露铜线不得超过2 mm。一般应该做冷压插针处理，线端应该套规定的线号。

（2）导线在端子上都压接，以用手稍用力外拉不动为宜。

（3）导线走向应该平顺有序，不得重叠挤压折曲、顺序凌乱。线路应该用黑色尼龙扎带进行绑扎，以不使导线外皮变形为宜。装置侧接线完成后，应用扎带绑扎，力求整齐美观。

（4）输送单元拖链中的气路管线和电气线路要分开敷设，长度要略长于拖链。电、气管线在拖链中不能相互交叉、打折、纠结，要有序排布并用尼龙扎带绑扎。

（5）进行松下伺服电动机驱动器接线时，驱动器上的L1、L2要与AC 220 V电源相连；U、V、W、D端与伺服电动机电源端连接。接地端一定要可靠连接保护地线。伺服驱动器的信号输出端要和伺服电动机的信号输入端连接，具体接线应参照说明书。要注意伺服驱动器使能信号线的连接。
