输送单元电路和气路的连接方式
【摘要】：图3-55输送单元的气路原理图2.输送单元的电路连接输送单元的装置侧电路接线包括：机械手装置各气缸上磁性开关引出线、原点开关、左右限位开关的引出线，以及伺服驱动器控制线等连接到输送单元装置侧的接线端口。输送单元装置侧的端子排接线分配如表3-18所示。图3-56输送单元的PLC控制电路图输送单元的PLC侧接线注意事项：①输送单元的PLC采用晶体管输出，接线时须注意输出公共端的电源极性，输出公共端接电源负极。
1.输送单元的气路连接
输送单元的气路是用于机械手的提升/下降、伸出/缩回、左右摆动、抓紧/松开的动作。输送单元的气路原理图如图3-55所示。

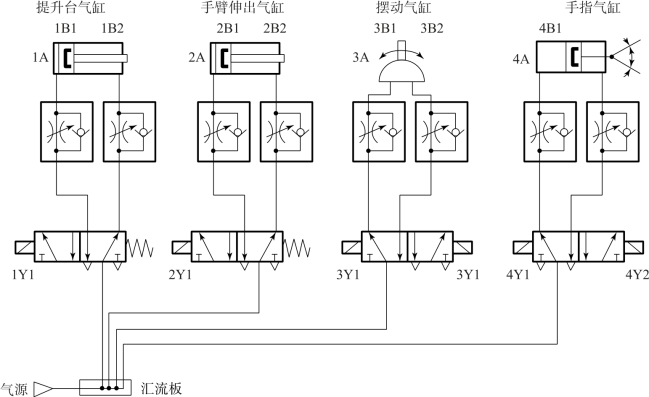

图3-55 输送单元的气路原理图
2.输送单元的电路连接
输送单元的装置侧电路接线包括：机械手装置各气缸上磁性开关引出线、原点开关、左右限位开关的引出线，以及伺服驱动器控制线等连接到输送单元装置侧的接线端口。
（1）输送单元装置侧的端子排接线分配如表3-18所示。

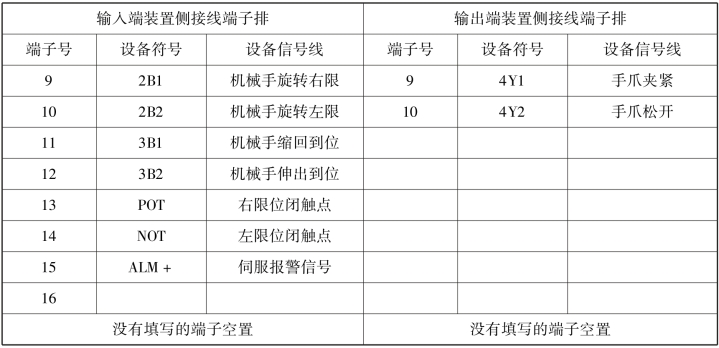

表3-18 输送单元装置侧的端子排接线分配
续表
注意：伺服脉冲线连接到PULS2，其方向信号线连接到SIGN2，OPC1和OPC2接+24 V。
（2）输送单元的PLC选用三菱FX系列PLC，采用FX3U-48MT PLC，共24点输入，24点晶体管输出。这里注意，输送单元的PLC输出类型是晶体管，其他单元的PLC输出类型是继电器，不一样。
输入单元的PLC侧输入/输出端分配如表3-19所示。

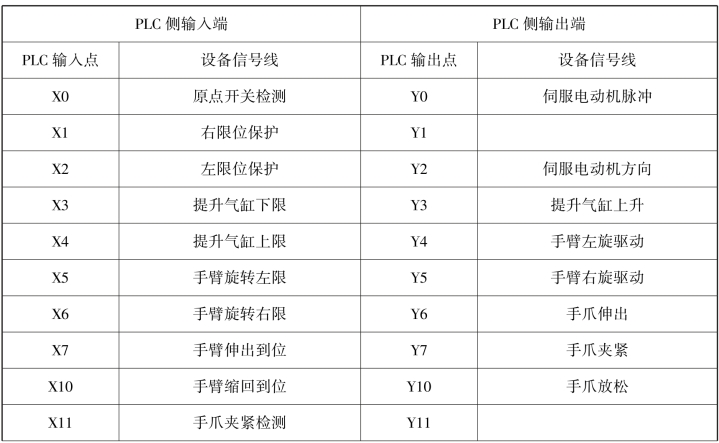

表3-19 输送单元的PLC侧输入/输出端分配
续表
（3）下面根据输送单元的PLC的输入/输出分配表，绘制PLC的控制电路图，如图3-56所示。

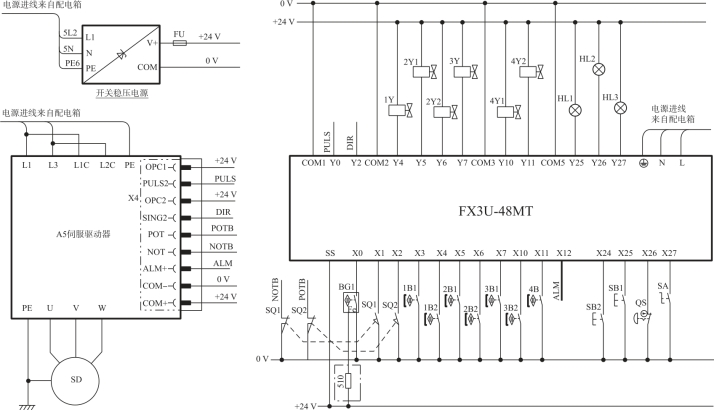

图3-56 输送单元的PLC控制电路图
输送单元的PLC侧接线注意事项：
①输送单元的PLC采用晶体管输出，接线时须注意输出公共端的电源极性，输出公共端接电源负极。
