【摘要】：压缩空气由气泵经汇流板进电磁阀，由电磁阀控制2个气缸动作，从而实现供料单元的原料供应功能。图3-7供料单元的PLC控制电路图供料单元PLC侧接线注意事项：电磁阀供电电源和各传感器的供电电源由外部直流电源供电，没有使用PLC内部的直流24 V电源供电。

1.供料单元的气路连接

（1）供料单元气动原理图如图3-6所示，其中包括一个推料气缸、一个顶料气缸、2个单电控直动式电磁阀。压缩空气由气泵经汇流板进电磁阀，由电磁阀控制2个气缸动作，从而实现供料单元的原料供应功能。

pagenumber_ebook=95,pagenumber_book=84

图3-6　供料单元气动原理图

（2）气路连接的注意事项：

YL-335B所有工作单元的执行气缸都是双作用气缸，因此控制它们工作的电磁阀需要有两个工作口和两个排气口以及一个供气口，故使用的电磁阀均为二位五通电磁阀。供料单元用了两个二位五通的单电控电磁阀。

2.供料单元的电路连接

电路连接包括，在台面上的供料单元装置侧完成各种传感器、电磁阀、电源端子等引线到装置侧接线端口之间的接线；在PLC侧进行电源连接、输入/输出端口的接线等。

供料单元的装置侧接线端子排的接线分配如表3-2所示。

表3-2　供料单元的装置侧接线端子排的接线分配

pagenumber_ebook=95,pagenumber_book=84

续表

pagenumber_ebook=96,pagenumber_book=85

（1）供料单元台面上的装置侧接线注意事项：

①装置侧输入端接线端子排上层的+24 V电源端只能作为传感器的正电源端，切勿用于电磁阀执行元件的负载。电磁阀等执行元件的+24 V正电源端和0 V端应连接到输出端子排下层端子的相应端子上，即传感器的供电电源要和电磁阀供电电源分开。

②装置侧接线完成后，应用扎带绑扎，力求整齐美观；两个扎带之间距离不超过50 mm，电缆和气管应该分开绑扎。电气接线的工艺应符合国家职业标准的规定，例如，导线连接到端子时，采用压紧端子压接方法；连接线须有符合规定的标号；每一端子连接的导线不超过2根等。

（2）供料单元PLC选用FX3U-32MR，共16点输入和16点继电器输出。

供料单元PLC输入/输出端分配如表3-3所示。

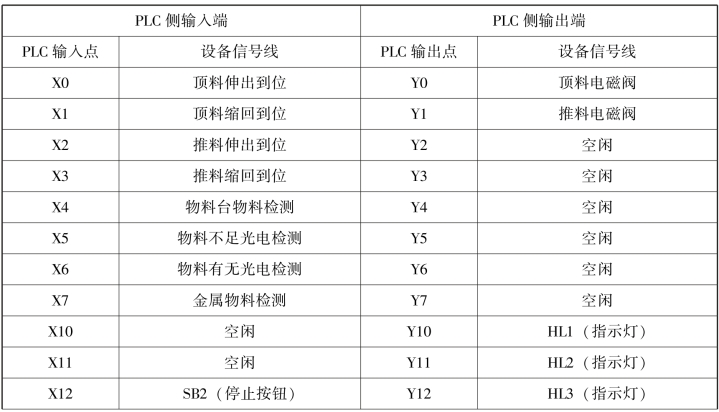

表3-3　供料单元PLC侧输入/输出端分配

pagenumber_ebook=96,pagenumber_book=85

续表

pagenumber_ebook=97,pagenumber_book=86

（3）下面根据PLC的输入/输出分配表，绘制PLC的控制电路图，如图3-7所示。

pagenumber_ebook=97,pagenumber_book=86

图3-7　供料单元的PLC控制电路图

供料单元PLC侧接线注意事项：电磁阀供电电源和各传感器的供电电源由外部直流电源供电，没有使用PLC内部的直流24 V电源供电。以后其他单元也采用同样做法，今后不再说明了。
