下面通过一个相对简单的人机界面监控要求作为实例,重点是使学生掌握TPC与PLC建立通信、指定和配置设备通道,以实现组态工程的实时数据库的数据对象与PLC内部变量正确连接的方法和步骤,只是人机界面组态技术中一个很基本的要求。

该实例要求界面上放置两个自复位按钮。触摸按钮1,PLC接收到信号后,使输出Y000 ON并保持;触摸按钮2,使输出Y000 OFF;Y000的输出信息应送回人机界面,使界面上的指示灯点亮或熄灭。

1.建立“三菱FX系列PLC通信”工程

启动MCGS嵌入版组态软件,新建工程后,选择文件菜单中的“工程另存为”选项,弹出“文件保存”窗口,在文件名一栏输入“三菱FX系列PLC通信”,单击“保存”按钮,完成工程的创建。

2.设备组态、设备构件

1)在设备窗口内配置设备构件

工作台中激活设备窗口:鼠标双击进入设备组态画面,单击工具条中的,打开“设备工具箱”,如图2-75所示。

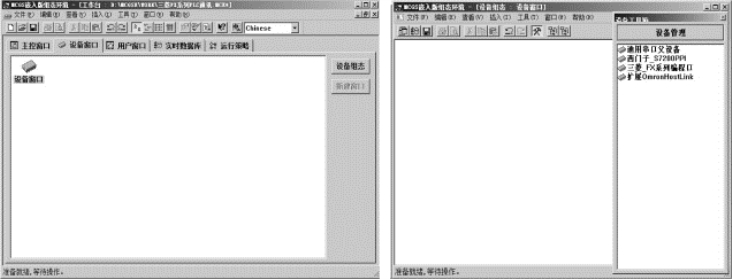

图2-75 设备工具箱和设备窗口画面

(a)设备窗口;(b)设备工具箱

在设备工具箱中,鼠标按顺序先后双击“通用串口父设备”和“三菱_FX系列编程口”添加至设备组态画面,如图2-76所示。

图2-76 FX系列PLC父设备属性窗口

此时会弹出窗口,提示是否使用“三菱_FX系列编程口”默认通信参数设置父设备,如图2-77所示,选择“是”。所有操作完成后保存并关闭设备窗口,返回工作台。

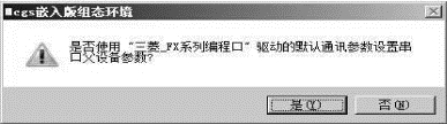

图2-77 组态环境提示框

2)设置通用串口父设备属性

双击“通用串口父设备”,进入通用串口父设备的基本属性设置。此设置的目的是使通用串口父设备与子设备“三菱_FX系列编程口”通信参数相匹配:串口端口号设置为0,即选用COM1口(RS-232通信协议);波特率为9 600,7位数据位,1位停止位。数据校验方式为偶校验,如图2-78所示。

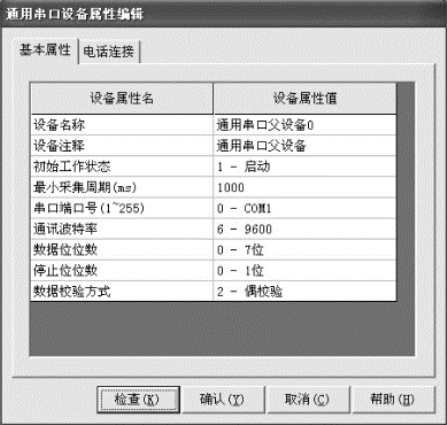

图2-78 通用串口设置

3)设置三菱_FX系列编程口的设备属性

双击“三菱_FX系列编程口”进入设备编辑窗口,如图2-79所示。左边窗口下方CPU类型选择4-FX3UCPU。右窗口中“通道名称”默认为X000~X007,可以单击“删除全部通道”按钮给以删除。

3.图形界面的组态步骤

1)新建用户窗口

在工作台中激活用户窗口,单击“新建窗口”按钮,建立新画面“窗口0”,如图2-80(a)所示。接下来单击“窗口属性”按钮,弹出“用户窗口属性设置”对话框,在基本属性页将“窗口名称”修改为“三菱FX控制画面”,单击“确定”按钮进行保存,如图2-80(b)所示。

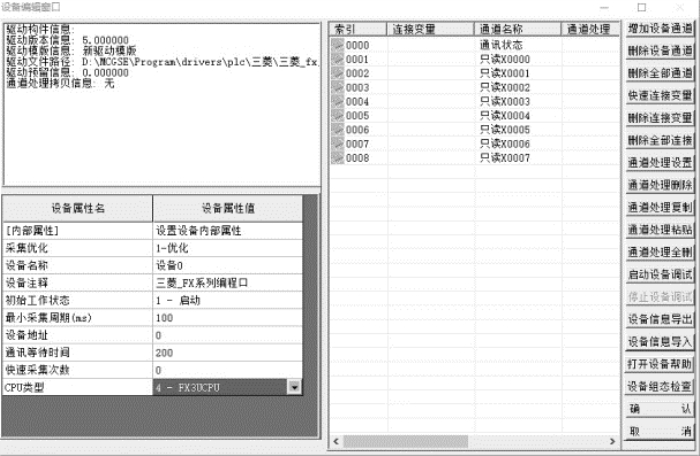

图2-79 设备编辑窗口

图2-80 新建用户窗口

(a)新建用户窗口;(b)更改窗口名称

2)组态按钮构件

在用户窗口双击“三菱FX控制画面”图标,进入“动画组态控制画面”;单击按钮打开“工具箱”。

建立基本元件:按钮。从工具箱中单击“标准按钮”构件,在窗口编辑位置按住鼠标左键拖放出一定大小后,松开鼠标左键,这样一个按钮构件就绘制在窗口中,如图2-81(a)所示。接下来双击该按钮打开“标准按钮构件属性设置”对话框,在基本属性页中将“文本”修改为“启动”,单击确认按钮保存,如图2-81(b)所示。

图2-81 在窗口放置一个按钮

(a)绘制按钮;(b)按钮属性设置

接着双击该按钮打开“标准按钮构件属性设置”对话框,在“操作属性”选项中默认“抬起功能”按钮为按下状态,勾选“数据对象值操作”,选择“按1松0”,如图2-82(a)所示单击“确认”按钮弹出“变量选择”对话框,选择“根据采集信息生成”,通道类型选择“M辅助寄存器”,通道地址为“0”,读写类型选择“读写”。设置完成后单击确认,如图2-82(b)所示。

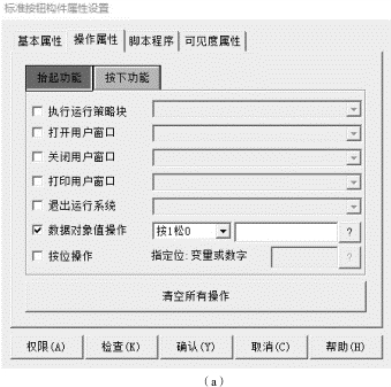

图2-82 在实时数据库中定义数据对象

(a)操作属性设置

图2-82 在实时数据库中定义数据对象(续)

(b)“变量选择”对话框

用同样的方法组态按钮2,其“文本”属性修改为“停止”。

3)组态指示灯元件

单击工具箱的“插入元件”按钮,打开“对象元件管理”对话框,选中图形对象库中指示灯中的指示灯6,单击“确认”按钮,将其添加到窗口画面中,并调整到合适的大小,摆放在按钮列旁边,如图2-83所示。

图2-83 添加指示灯到窗口画面

双击指示灯构件,将弹出“单元属性设置”对话框,单击“连接类型”栏下面的“填充颜色”,右侧将出现按钮。其中按下可以用来定义数据对象,按下用来选择“填充颜色”,如图2-84所示。

4.工程文件下载

1)下载前连接TPC7062K和PC

将USB线一端为扁平端口,插到PC的USB口;另一端为微型端口,插到TPC的USB2口。

2)下载步骤

单击工具条的“下载”按钮,进行下载配置,选择“连机运行”,连接方式选择“USB通信”。

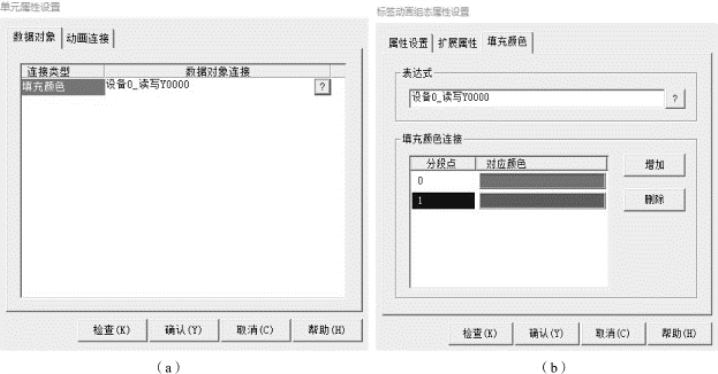

图2-84 指示灯定义数据对象和设置填充颜色

(a)定义数据对象;(b)设置填充颜色

单击“通信测试”按钮进行通信测试。

通信正常后,单击“工程下载”按钮。

5.连接PLC运行

将组态好的资料下载到TPC后,如果TPC和PLC已连接,PLC侧编制了相应的程序并且在运行状态,则PLC将与人机界面交换信息。此处从略。

■任务总结

通过对人机界面概念和特点的讲解,使学生能够掌握人机界面的组态方法以及编制人机交互的组态程序,并能够进行安装和调试

■拓展案例

1.人机界面如何与PLC连接?

2.MCGS组态软件如何与PLC连接?
