YL-335B采用了昆仑通态研发的人机界面TPC7062K，是一款在实时多任务嵌入式操作系统Windows CE环境中运行，MCGS嵌入式组态软件。

该产品采用了7英寸高亮度TFT液晶显示屏（分辨率800×480），四线电阻式触摸屏（分辨率4 096×4 096），色彩达64K彩色。

CPU主板：ARM结构嵌入式低功耗CPU为核心，主频400 MHz，64 M存储空间。

TPC7062K人机界面的电源进线、各种通信端口均在其背面，如图2-70所示。

pagenumber_ebook=82,pagenumber_book=71

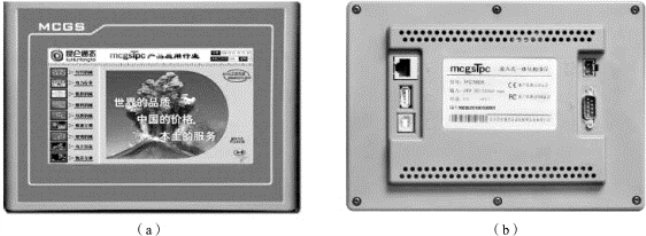

图2-70　TPC7062K的正视图和背视图

（a）正视图；（b）背视图

1.TPC的外部端口

如图2-71所示，TPC7062K人机界面的电源进线、各种通信端口均在其背面。其中USB1口用来连接鼠标和U盘等，USB2口用作工程项目下载，九针串行端口通过RS232连接电缆或RS-485连接电缆连接PLC。

pagenumber_ebook=82,pagenumber_book=71

图2-71　TPC7062K端口图

1）电源端口的接线

供电接线步骤如下：

（1）将24 V电源线剥线后插入电源插头接线端子中；

（2）使用一字螺丝刀将电源插头螺钉锁紧；

（3）将电源插头插入产品的电源插座。

图2-72所示为电源插头示意图和引脚定义。

使用24 V直流电源给TPC供电，开机启动后屏幕出现“正在启动”提示进度条，此时不需要任何的操作，系统将自动进入工程运行界面。

pagenumber_ebook=83,pagenumber_book=72

图2-72　电源插头示意图和引脚定义

2）串口引脚

在YL-335B的出厂配置中，TPC通过串口与输送单元的FX系列PLC的编程口连接，采用RS-232通信协议。

如果在工作单元的PLC的左侧连接一块FX3U-485-ADP模块，则TPC也可采用RS-485通信协议，通过串口与PLC相连的FX3U-485-ADP模块连接。

需要特别指出的是，TPC虽然只有一个九针串口，但使用不同的引脚却有不同的通信方式，如表2-14所示。

表2-14　TPC串口的引脚定义

pagenumber_ebook=83,pagenumber_book=72

当TPC与FX系列的PLC编程口连接时，应使用COM1端口，如图2-73所示。

pagenumber_ebook=83,pagenumber_book=72

图2-73　TPC与FX系列PLC的编程口连接
