认知模拟量适配器FX3U-3A-ADP:优化方案探讨

【摘要】:现在我们使用的PLC为FX3U系列,所以我们选择模拟量模块为FX3U-3AADP的模拟量适配器。FX3U-3A-ADP主要性能如表2-4所示。表2-4FX3U-3A-ADP主要性能续表3.接线FX3U-3A-ADP的外部工作电源/模拟量I/O信号等接线均连接到其上的欧式端子排上。图2-47输出模式切换将FX3U-3A-ADP中转换的输入数据保存在特殊数据寄存器中,如图2-48所示。

YL-335B中的分拣单元的出厂配置为:变频器驱动使用模拟量控制,通过D/A变换实现变频器的模拟电压输入以达到连续调速的目的;通过A/D转换采集变频器实时输出的模拟电压,以便在人机界面上显示变频器当前输出频率。

我们早期的YL-335B中的分拣单元使用的是FX2N系列,所以使用的模拟量模块为FX0N-3A。现在我们使用的PLC为FX3U系列,所以我们选择模拟量模块为FX3U-3AADP的模拟量适配器。

FX3U-3A-ADP是连接在FX3U系列PLC的左侧,可获得2通道的电压/电流数据并输出1通道的电压/电流数据的模拟量适配器。

1.FX3U-3A-ADP的安装

图2-41 FX3U-3A-ADP模拟量适配器的外形

FX3U-3A-ADP模拟量适配器外形如图2-41所示。图2-42所示为FX3U-3AADP连接到FX3U系列PLC基本单元的示意图。在这里我们需要注意的是,连接特殊适配器时,需要预先安装连接器转换适配器或者功能扩展板。在YL-335B中,一般使用FX3U-485-BD功能扩展板安装在FX3U系列PLC的基本单元上,然后把模拟量适配器连接器插入功能扩展板的连接处;把模拟量适配器固定用卡口嵌入基本单元左侧对应矩形孔,然后按下基本单元左侧两处卡扣就可固定。

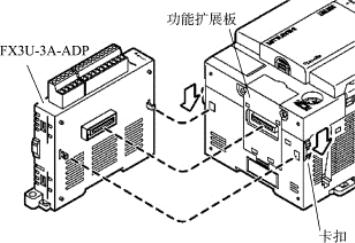

图2-42 FX3U-3A-ADP连接到PLC基本单元示意图

2.FX3U-3A-ADP的主要性能

FX3U-3A-ADP具有两路输入通道和一路输出通道,模拟量输入和输出方式均可以选择电压或电流,取决于用户接线方式。

FX3U-3A-ADP主要性能如表2-4所示。

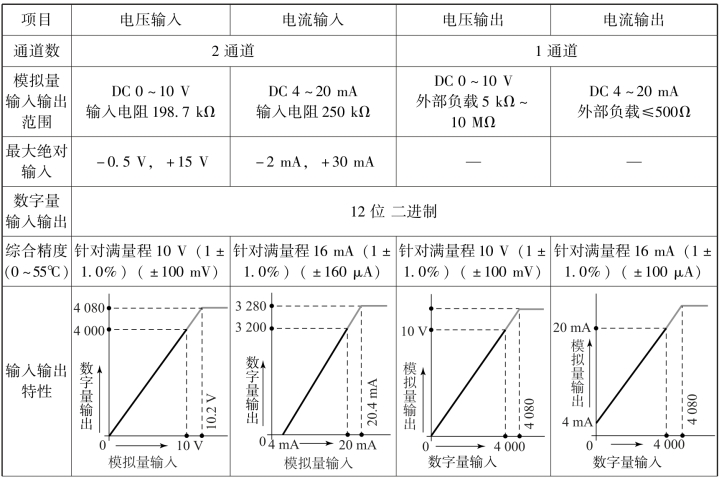

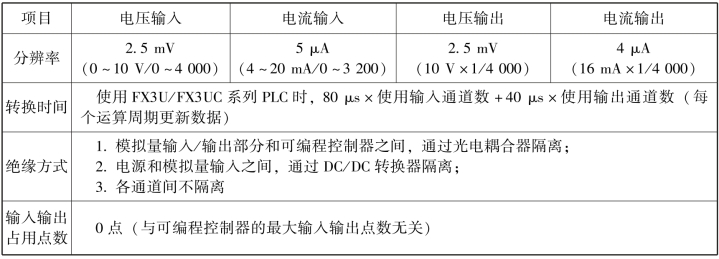

表2-4 FX3U-3A-ADP主要性能

续表

3.接线

FX3U-3A-ADP的外部工作电源/模拟量I/O信号等接线均连接到其上的欧式端子排上。FX3U-3A-ADP各端子排列如图2-43所示。

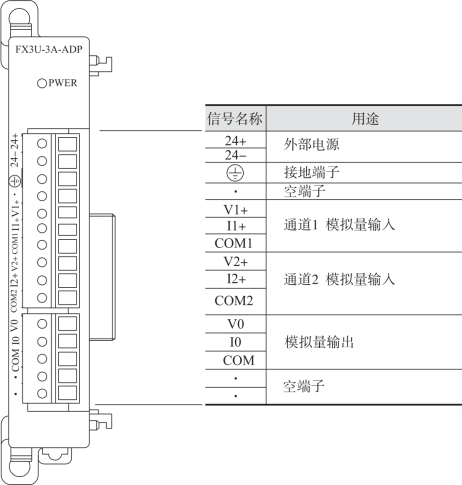

图2-43 FX3U-3A-ADP各端子排列

在这里需要说明的是适配器的电源要求为DC 24×(1±10%)V,90 mA,由外部电源供给,需要在端子排上连接DC 24 V电源供电;数字电路电源要求为DC 5 V,30 mA,由PLC主单元的内部电路供给。外部电源接线时应将接地端子和PLC基本单元的接地端子一起连接到D类接地(100 Ω以下)的供给电源的接地上。

模拟量输入在每个通道中都可以使用电压输入、电流输入,其接线图如图2-44所示。接线需要注意如下事项:

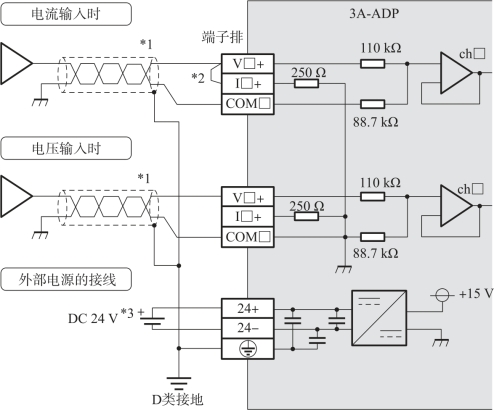

图2-44 模拟量输入接线图

模拟量的输入线需使用两芯的屏蔽双绞电缆,需要与其他动力线或者易于受感应的线分开布线。

使用电流输入时,端子Vin和Iin需要短接。

模拟量输出接线,同样是使用两芯的屏蔽双绞接线电缆,需要与其他动力线或者易于受感应的线分开布线。屏蔽线应在信号接收侧进行单侧接地,其输出接线图如图2-45所示。

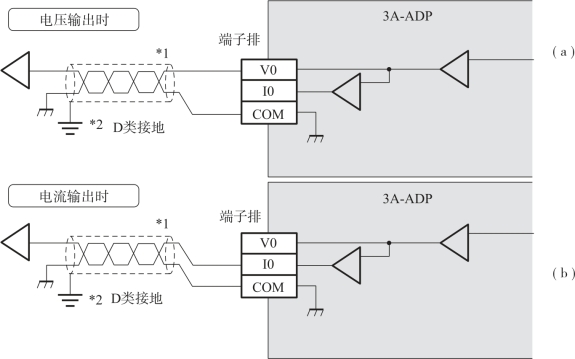

图2-45 模拟量输出接线图

(a)电压输出时;(b)电流输出时

4.程序编写

FX3U-3A-ADP连接到PLC后,转换及特殊数据寄存器的更新时序为每个运算周期都执行A/D转换以及D/A转换,PLC在END指令中指示执行A/D转换,读出A/D转换值,写入特殊数据寄存器中,写入特殊数据寄存器中的输出设定数据值执行D/A转换,更新模拟量输出值。因此,FX3U-3A-ADP转换数据的获取与写入,并不需要使用FROM-TO等缓冲存储器(BFM)的读/写指令,只需要使用MOV指令即可。

因为FX3U-3A-ADP没有内置的缓冲存储器(BFM),在A/D转换数据时,输入的模拟量数据被转换为数字量,直接保存在PLC的特殊软元件中;通过向某些特殊软元件写入数值,可以设定平均次数或者指定输入模式(电压输入或电流输入)。而在D/A转换数据时,输入特殊软元件的数字量被转换成模拟量输出,并且通过某些特殊软元件写入数值,可以设定输出保持。

在A/D转换数据时和D/A转换数据时,特殊软元件的分配都是依照从PLC基本单元开始的连接顺序,每台FX3U-3A-ADP可分配的特殊辅助继电器、特殊数据寄存器各10个,如表2-5所示。

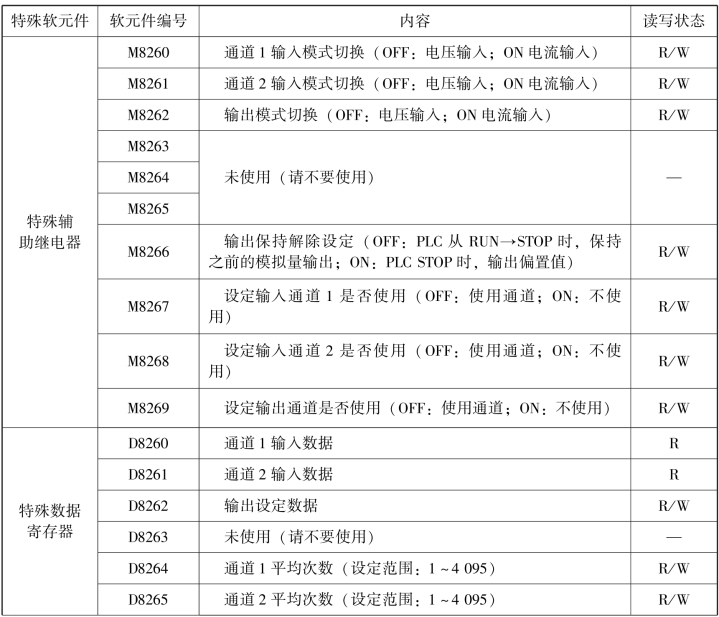

表2-5 连接一台FX3U-3A-ADP的特殊软元件分配 R:读出/W:写入

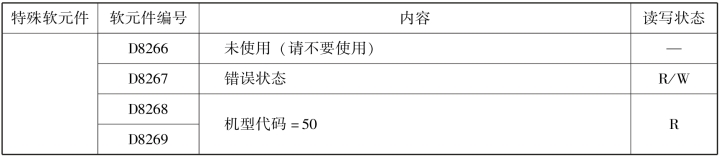

续表

如表2-5所示,我们可以通过特殊辅助继电器来设定FX3U-3A-ADP的输入为电压还是电流,如图2-46所示。

图2-46 输入模式的切换

(a)电压输入;(b)电流输入

同样也可以通过特殊辅助继电器来设定FX3U-3A-ADP的输出为电压输出还是电流输出,如图2-47所示。

图2-47 输出模式切换

将FX3U-3A-ADP中转换的输入数据保存在特殊数据寄存器中,如图2-48所示。

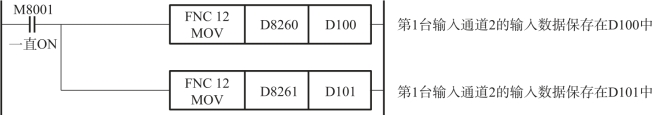

图2-48 输入数据

在这里我们要注意的是输入的数据为读出专用,所以不要通过顺控程序或者人机界面、编程软件的软元件监控等执行当前值的写入。即使不在D100、D101中保存输入数据,也可以在定时器、计数器的设定值或者PID指令中直接使用D8260、D8261。

FX3U-3A-ADP将输出数据中设定的数字值进行D/A转换,并输出模拟量值的程序编写,如图2-49所示。

在图2-49的例程中,D102的值可以用人机界面或者顺控程序指定。

图2-49 输出数据

■任务总结

通过对FX3U系列PLC的工作原理、外部端口特性、输入输出口的选择原则、PLC系统设计步骤与方法、认知PLC基本单元内置的高速计数器以及模拟量适配器的介绍,使学生能够对YL-335B自动化生产线中使用的三菱FX3U系列PLC的工作原理、外部端口特性等了解,并了解PLC基本单元内置的高速计数器和模拟量适配器的基本应用。

■拓展案例

1.思考在PLC系统设计时,应如何选择系统的设计方法?

2.使用高速计数器C253时,哪些输入端口会被占用?这些端口在PLC程序中起到什么作用?
