YL-335B设备中的可编程控制器详解
【摘要】：大多数类型的PLC都能满足YL-335B自动化生产线的控制要求。根据目前小型PLC的市场格局，以及各院校PLC教学所采用的主流机型，YL-335B设备的标准配置以西门子系列和三菱FX系列PLC为主。本书仅介绍采用三菱FX系列PLC的YL-335B设备。目前这两个系列的产品已经淘汰，被升级产品FX3U和FX3G系列所代替，YL-335B设备上的配置也升级为FX3U系列。图2-36FX3U系列PLC的各种扩展设备在YL-335B中FX3U作为控制器，使用了通信、模拟量适配器，通信功能扩展板等扩展设备。
大多数类型的PLC都能满足YL-335B自动化生产线的控制要求。根据目前小型PLC的市场格局，以及各院校PLC教学所采用的主流机型，YL-335B设备的标准配置以西门子系列和三菱FX系列PLC为主。本书仅介绍采用三菱FX系列PLC的YL-335B设备。
早期采用三菱FX系列PLC的YL-335B设备，选型为FX2N和FX1N系列。目前这两个系列的产品已经淘汰，被升级产品FX3U和FX3G系列所代替，YL-335B设备上的配置也升级为FX3U系列。
三菱FX3U系列PLC是三菱公司开发的第三代小型PLC，相对于FX2N系列，除了能够兼容FX2N系列所有的功能，且在基本性能上也有很大的提升，比如：FX3U的编程元件数量比FX2N多，内部继电器达到7 680点，状态继电器达到4 096点，定时器达到512点，同时还增加了部分应用指令，如图2-35所示。
（1）系列名称：表示各子系列的名称，如3U、5U等
（2）输入/输出点数：表示的是PLC输入/输出的总点数。
（3）单元功能：包含基本单元M，输入/输出混合扩展单元与扩展模块E等。
（4）输出形式：包含R继电器输出、T晶体管输出、S双向可控硅输出。

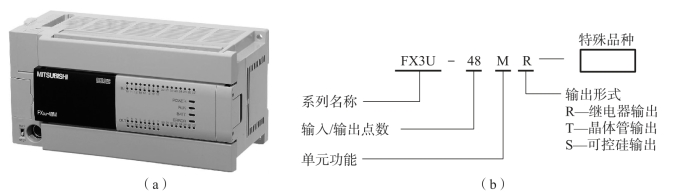

图2-35 三菱FX3U示意图
（a）三菱FX3U实物图；（b）三菱FX系列PLC的型号含义
（5）特殊品种：表示电源输入和输出类型，比如D表示DC电源，DC输入；A1表示AC电源，AC输入；无记号表示AC电源，DC输入。
除此之外，FX3U系列PLC还具有丰富的扩展能力，FX3U系列PLC具有各种扩展设备，如图2-36所示。

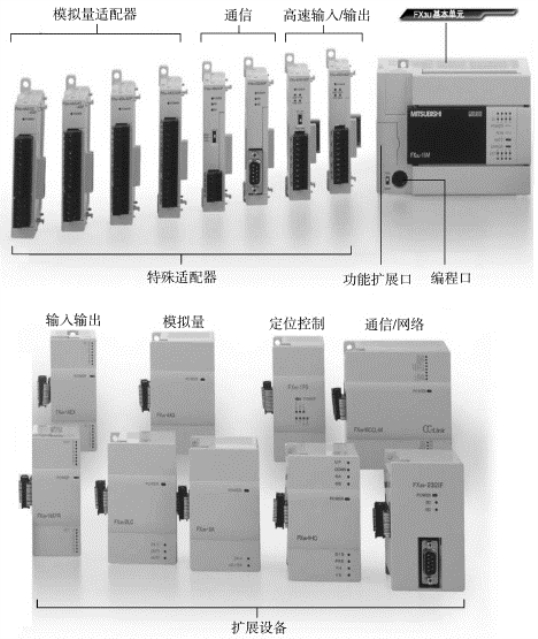

图2-36 FX3U系列PLC的各种扩展设备
在YL-335B中FX3U作为控制器，使用了通信、模拟量适配器，通信功能扩展板等扩展设备。各工作单元的FX3U基本单元及其扩展设备的配置如表2-1所示，这些设备的使用、编程和调试将在后面的章节做详细的介绍。
表2-1 各工作单元的FX3U基本单元及其扩展设备的配置
