气缸和气马达是气动系统常用的执行元件,在YL-335B中,只用到了气缸,其包括笔形气缸、薄型气缸、摆动气缸、导向气缸、气动手爪等,如图2-21所示。
图2-21 YL-335B中各类气缸
(a)笔形气缸;(b)薄型气缸;(c)摆动气缸;(d)导向气缸;(e)气动手爪
1.笔形气缸

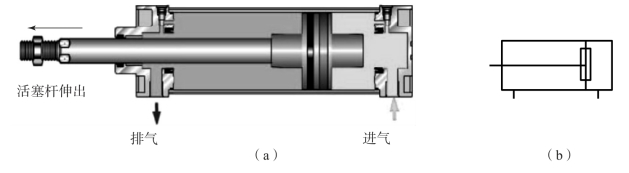

笔形气缸中的双作用气缸是应用最为广泛的气缸,其动作原理是:从无杆腔端的气口输入压缩空气时,若气压作用在活塞左端面上的力克服了运动摩擦力、负载等各种反作用力,则当活塞前进时,有杆腔内的空气经该端气口排出,使活塞杆伸出。同样,当有杆腔端气口输入压缩空气时,活塞杆缩回至初始位置。通过无杆腔和有杆腔交替进气和排气,活塞杆伸出和缩回,气缸实现往复直线运动,如图2-22所示。
(a)工作示意图;(b)图形符号
2.薄型气缸
薄型气缸属于省空间气缸类,即气缸的轴向或径向尺寸比标准气缸有较大减小的气缸。其具有结构紧凑、质量轻、占用空间小等优点,如图2-23所示。
薄型气缸的特点是:缸筒与无杆侧端盖压铸成一体,杆盖用弹性挡圈固定,缸体为方形。这种气缸通常用于固定夹具和搬运中固定工件等。在YL-335B的加工单元中,薄型气缸用于冲压,这主要是考虑该气缸行程短的特点。
3.摆动气缸
回转物料台的主要器件是摆动气缸,它是由直线气缸驱动齿轮齿条实现回转运动,回转角度能在0°~90°和0°~180°任意可调,而且可以安装磁性开关,检测旋转到位信号,多用于方向和位置需要变换的机构,如图2-24所示。

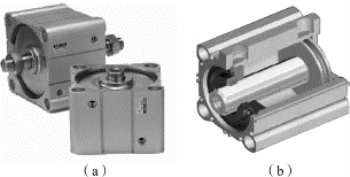

图2-23 薄型气缸实物图及内部构造
(a)实物图;(b)内部构造

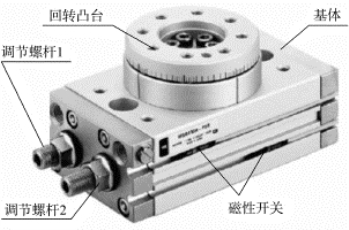

图2-24 摆动气缸
摆动气缸的摆动回转角度能在0°~180°范围任意可调。当需要调节回转角度或调整摆动位置精度时,应首先松开调节螺杆上的反扣螺母,通过旋入和旋出调节螺杆,从而改变回转凸台的回转角度,调节螺杆1和调节螺杆2分别用于左旋和右旋角度的调整。当调整好摆动角度后,应将反扣螺母与基体反扣锁紧,防止调节螺杆松动,造成回转精度降低。

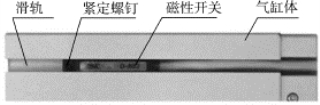

回转到位的信号是通过调整摆动气缸滑轨内的2个磁性开关的位置实现的,图2-25所示为磁性开关位置调整示意图。磁性开关安装在气缸体的滑轨内,松开磁性开关的紧定螺钉,磁性开关就可以沿着滑轨左右移动。确定开关位置后,旋紧紧定螺钉,即可完成位置的调整。
图2-25 磁性开关位置调整示意图
4.导向气缸

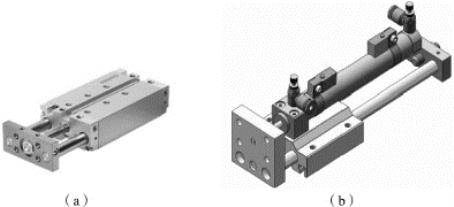

导向气缸是指具有导向功能的气缸。导向气缸具有导向精度高,抗扭转力矩、承载能力强,工作平稳等特点。其导向结构有两种:一种是一体化的结构,另一种是标准气缸和导向装置的组合体。如图2-26(a)所示,输送单元使用其作为抓取机械手装置的手臂伸缩气缸。装配单元用于驱动装配机械手水平方向移动的导向气缸如图2-26(b)所示,该气缸由直线运动气缸带双导杆和其他附件组成。
图2-26 导向气缸示意图
(a)一体化带导杆气缸;(b)组合型导向气缸
5.气动手爪

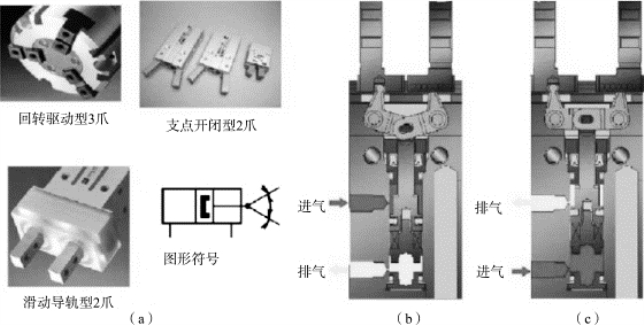

气动手爪用于抓取、夹紧工件。气动手爪通常有滑动导轨型、支点开闭型和回转驱动型等工作方式。YL-335B的加工单元所使用的是滑动导轨型气动手爪,如图2-27(a)所示。其工作原理如图2-27(b)、(c)所示。
图2-27 气动手爪实物和工作原理
(a)实例及图形符号;(b)气爪夹紧过程;(c)气爪松开过程
