【摘要】：采用斜y形坡口焊接裂纹试验。图8-7 焊接试板的加工及装配2.焊接方法焊条电弧焊。规格：4mm，焊前经350℃烘焙，保温2h。

采用斜y形坡口焊接裂纹试验。

1.焊接试板

材料：Q460E。

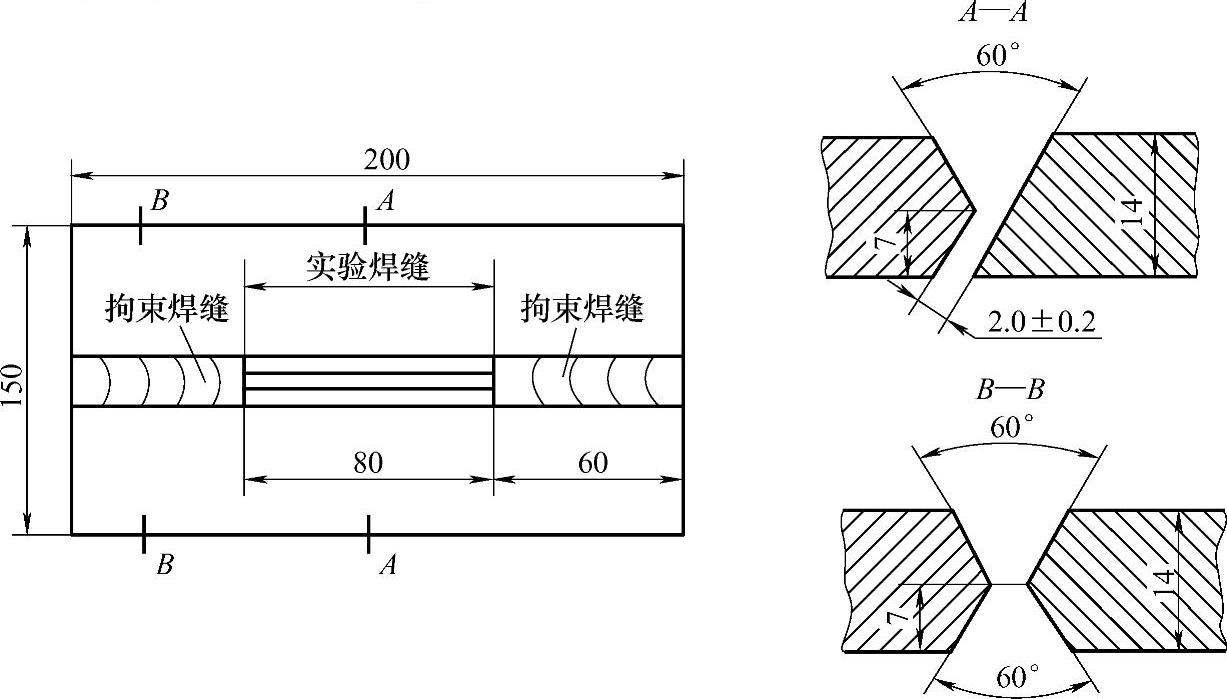

尺寸：尺寸规格（长×宽×厚）为200mm×75mm×14mm，共4块。焊接试板加工及装配如图8-7所示。

图8-7 焊接试板的加工及装配

2.焊接方法

3.焊接材料

焊条：E70105-G。

规格：ϕ4mm，焊前经350℃烘焙，保温2h。

4.焊接参数

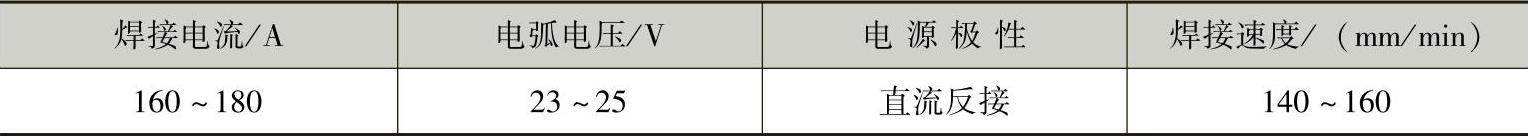

焊接参数见表8-2。

表8-2 焊接参数

5.焊接技术要求

1）焊前仔细打磨，将待焊处油、污、锈、垢去除。

2）拘束焊缝采用双面焊接，先焊试件背面第一层焊缝，然后再焊正面一侧第一层焊缝，以下正面焊缝与背面焊缝交替焊接，直至两面焊缝全部焊完，注意试件在焊接过程中不要产生角变形和未焊透。

3）试验焊缝焊接时，引弧必须在坡口外引弧，收弧也必须离开坡口。

4）试件焊后应在静止的空气中自然冷却，不进行任何热处理。

5）焊后至少要经过48h后，才能开始进行裂纹的检测和解剖。

6）在试板上切取试样要用机械加工方法切割，严禁用气割方法在试板上切割试样。

6.计算表面裂纹率C_f

经实际测量Q460E钢焊后表面裂纹总长度∑l_f=12mm，试验焊缝长度L=80mm，按表面裂纹率计算公式得：

对于低合金高强度钢来说，焊后表面裂纹率小于20%，则认为该结构在实际焊接过程中不至于发生裂纹，是可以焊接的。
