镍及镍合金在焊接过程中，如果操作不当，会出现热裂纹、气孔和耐蚀性能降低等缺陷。......
2023-06-15
镍及镍合金的成分和性能详解
【摘要】：镍基耐蚀合金具有独特的物理、力学和耐腐蚀性能，镍基合金在200～1090℃的范围内能耐各种腐蚀介质的腐蚀，具有良好的高温和低温力学性能。常用镍及镍合金的耐腐蚀性见表7-3。表7-1 常用镍及镍合金的物理性能和力学性能表7-2 常用镍及镍合金的化学成分表7-3 常用镍及镍合金的耐腐蚀性注：表中A—可接受；G.E—良好至优秀；NR—不推荐使用；X—试验。
镍（Ni）具有较高的熔点（1453℃），为面心立方结构，无同素异构转变，化学活泼性低。在大气中是耐腐蚀性最强的金属之一，在再结晶温度（200～600℃）以上退火，可以消除加工硬化，提高塑性。镍在大气中不易生锈，能抵抗苛性酸的腐蚀，对水溶液、熔盐或热沸的苛性钠的耐腐蚀性也很强。几乎所有的有机化合物都不与镍发生作用，在空气中，镍在表面形成NiO薄膜能防止镍继续氧化。镍基耐蚀合金具有独特的物理、力学和耐腐蚀性能，镍基合金在200～1090℃的范围内能耐各种腐蚀介质的腐蚀，具有良好的高温和低温力学性能。镍合金分为不能沉淀强化合金和可以沉淀强化合金两种，第一位数字是偶数的合金，不能单独用热处理方法来提高其强度，如镍200、蒙乃尔400、因康洛依800等。第一位数字是奇数的合金，是可以沉淀强化的合金，如坡曼镍300、蒙乃尔K-500，因康洛依900等。镍及镍合金常用的焊接方法主要有焊条电弧焊、钨极氩弧焊、熔化极氩弧焊。焊接常用镍及镍合金的物理性能和力学性能见表7-1，常用镍及镍合金的化学成分见表7-2。常用镍及镍合金的耐腐蚀性见表7-3。常用镍及镍合金耐高温性能见表7-4。

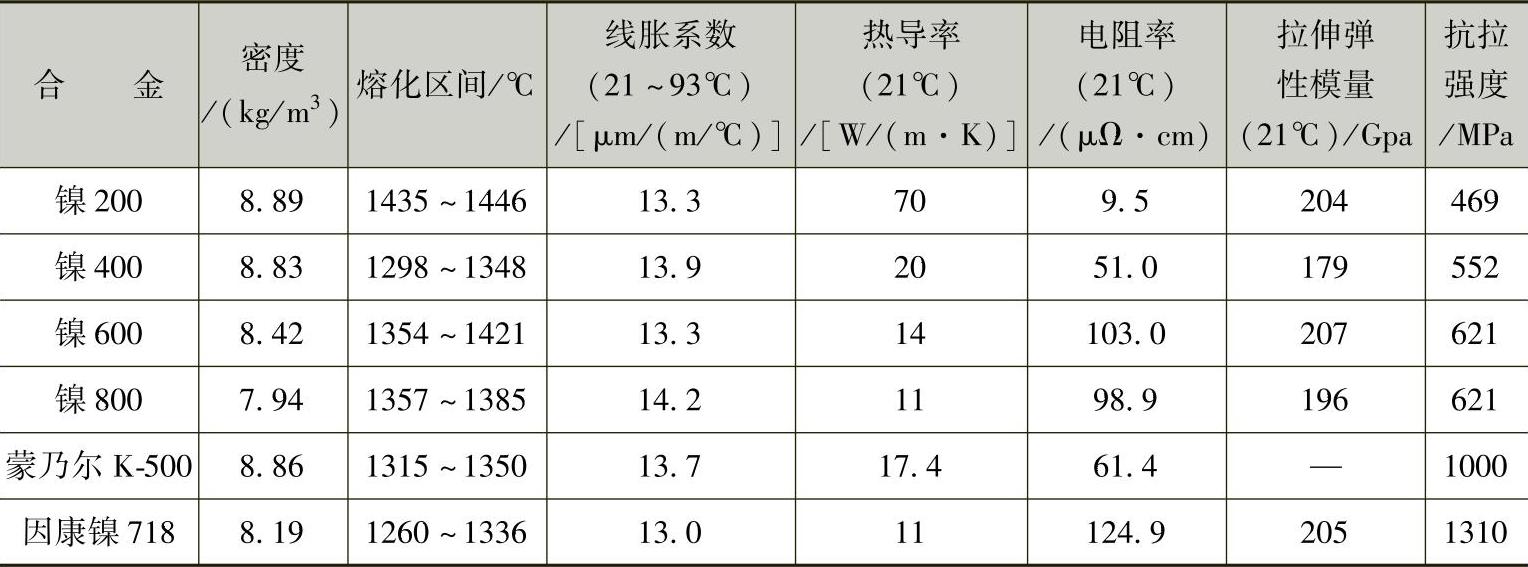

表7-1 常用镍及镍合金的物理性能和力学性能

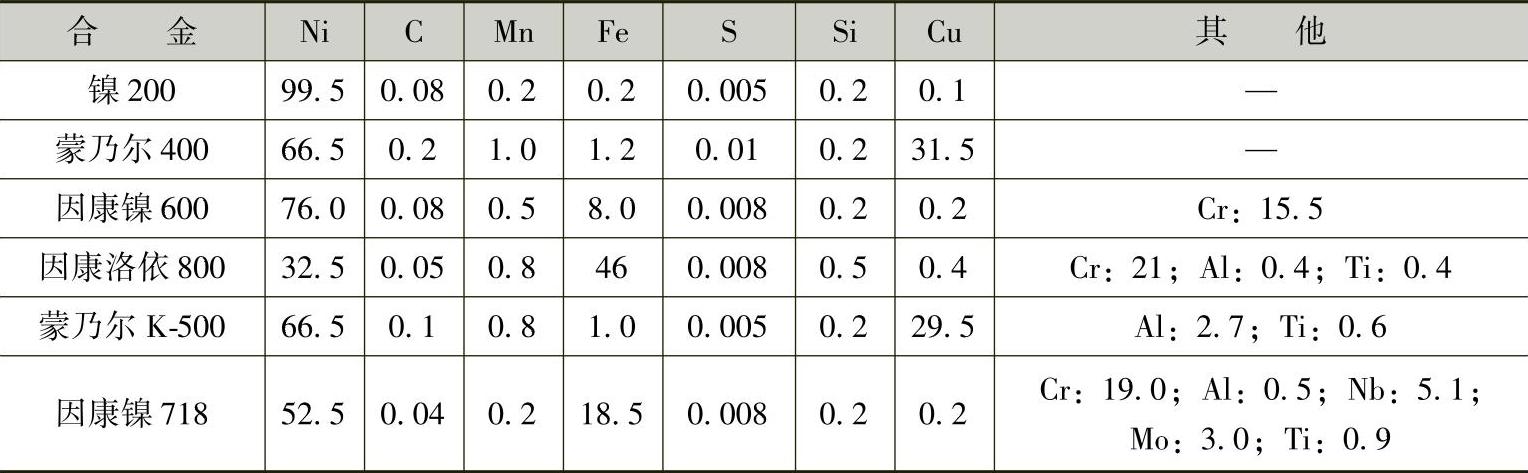

表7-2 常用镍及镍合金的化学成分（质量分数，%）
表7-3 常用镍及镍合金的耐腐蚀性
注：表中A—可接受；G.E—良好至优秀；NR—不推荐使用；X—试验。

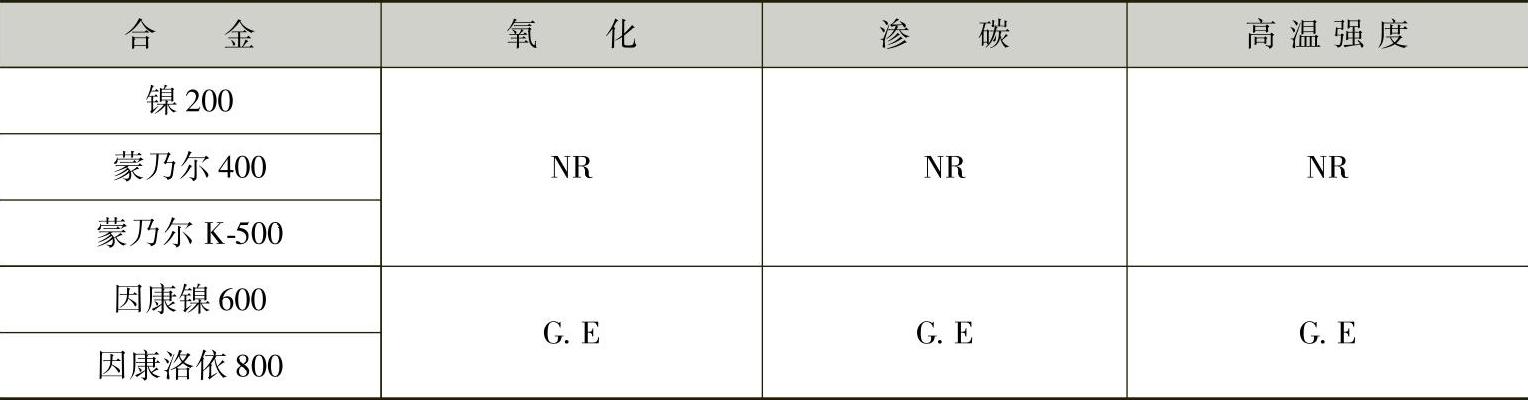

表7-4 常用镍及镍合金的耐高温性能
注：表中G.E—良好至优秀；NR—不推荐使用。
有关焊工：技师、高级技师的文章
- 详细阅读
-
镍及镍合金焊接的注意事项和技巧详细阅读
（二）镍及镍合金的焊接特点1.焊接热裂纹由于镍基合金为单相奥氏体组织，所以与不锈钢相比，具有高的焊接热裂纹敏感性，特别是焊缝易产生多边化晶间裂纹。3）镍基耐蚀合金一般不需要焊前预热，但当母材温度低于15℃时，应对接头两侧加热到15～20℃。镍及镍合金焊接时焊条的选用，主要是根据母材的合金类别来选用相应合金成分的焊条。......
2023-06-23
-
聚酯的生产和性能特点详解详细阅读
对苯二甲酸乙二酯单体的生产方法还有以下几种：酯交换法、直接酯化法、环氧乙烷直接法等。PET膜的拉伸强度可与铝膜匹敌，为聚乙烯膜的9倍、聚碳酸酯膜和尼龙膜的3倍。（二）聚酯纤维化学名称：聚对苯二甲酸乙二醇酯纤维，别名涤纶生产方法：由对苯二甲酸或对苯二甲酸二甲酯与乙二醇反应生成对苯二甲酸乙二酯，再经缩聚反应生成聚对苯二甲酸乙二醇酯。聚酯纤维性能如表1-2-10所示。......
2023-06-20
-
钢材牌号化学成分及性能分析详细阅读
球墨铸铁的牌号表示方法按GB/T5612的规定，根据单铸和附铸试块的力学性能分为15个牌号。表1-10 球墨铸铁的部分牌号化学成分注：1.附铸试件测得的力学性能值比单铸试件更接近铸件本体的性能，但并不能准确反映铸件本体的力学性能。......
2023-06-24
-
锌合金模具材料的性能、化学成分及应用详细阅读
锌合金模具材料是指以锌为基体，添加铝、铜、镁等元素组成的一种制模材料。使用这样高纯的材料，对提高锌合金的力学性能有良好的作用。锌合金材料的配方比例为铝4.5％以下、铜3.5％以下、镁1％以下，这样能使锌合金材料的力学性能最好。常用的锌合金材料的化学成分见表4-29。因此，锌合金模在汽车、农机、摩托车等制造业中有较多应用。2）锌合金拉深模对于拉深工艺具有自润性，有利于增大拉深变形程度。......
2023-06-26
- 详细阅读
-
合金元素与杂质对镍基合金性能的影响详细阅读
CoCo与Ni和Fe同属于ⅧA族元素，作为合金元素加入到镍基合金中可以降低机体的堆垛层错能，起到固溶强化的作用。微量元素和杂质镍基合金中加入有益的微量元素如C、B、Zr、Mg、Ca、Y、La、Ce等，称之为微合金化，微合金化能改善高温合金的力学性能和抗氧化性。绝大多数镍基合金中都加入微量的B，它对合金的持久、蠕变性能影响显著。稀土元素Y、Ce、La等加入到镍基合金中主要有三个有益作用。......
2023-06-22
-
产蛋多的褐壳蛋鸡品种及生产性能详解详细阅读
商品代鸡生产性能较高，适应性较好。其生产性能为:156日龄开产，80周龄产蛋量298～318个，平均蛋重63.3克，高峰产蛋率91%～96%，料蛋比为2.3～2.5:1。20周龄体重1.54千克，生长期存活率97%，产蛋期存活率91%～95%，是目前非常受欢迎的一个褐壳蛋鸡品种。它是目前世界上优秀的高产褐壳蛋鸡之一。育成期成活率为96%，产蛋期存活率94%。......
2023-12-01
相关推荐
