1.焊接接头容易出现白口及淬硬组织

以常用的灰铸铁为例，经焊条电弧焊焊接后，灰铸铁铸件焊接接头的组织变化，可以分为如下几个区域，如图3-1所示。

（1）焊缝区当焊缝的化学成分与焊件的成分相同时，焊条电弧焊焊缝的冷却速度远远大于铸件在砂型中的冷却速度，焊缝基本上是白口组织。如果增大焊接热输入，焊缝中可以出现一定量的灰铸铁，但还不能完全消除白口组织。为避免焊缝中的白口组织产生，可采取以下措施：

1）采用石墨化能力很强的焊条进行电弧冷焊，并配合一定的工艺措施。

2）采用铜钢焊条及镍基焊条等进行施焊，使焊缝金属成为钢或有色金属。

3）焊前预热，焊后缓冷。

（2）半熔化区此区较窄，处于液相线及固相线之见间，其温度范围为1150～1250℃。在焊接操作时，此区处于半熔化状态，即液-固状态。其中一部分铸铁已变为液体，另一部分铸铁通过石墨片中碳的扩散作用，已经转变为被碳所饱和的奥氏体。在焊后快速冷却的情况下，其液相部分在共晶温度转变为莱氏体（即奥氏体+渗碳体）。继续快冷时，碳的存在形式由石墨转变为化合物状态的渗碳体，也就是由灰铸铁变为白口铸铁。若更快的冷却速度，还可能抑制奥氏体的共析转变，而转变为马氏体。

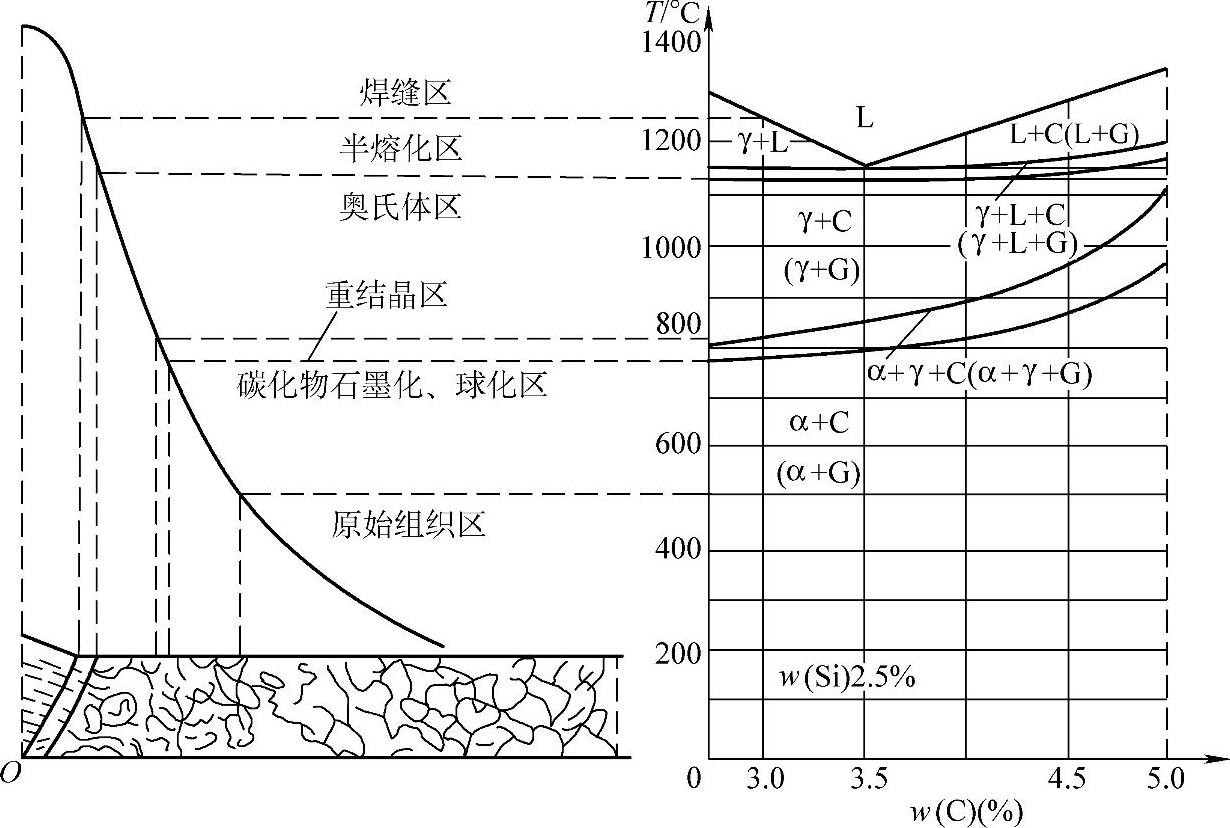

图3-1 灰铸铁焊接接头的组织变化

（3）奥氏体区该区位于固相线与共析温度上限之间。其加热温度范围为820～1150℃，在此区内铸铁为固态。在焊接过程快速冷却时，可得到珠光体+二次渗碳体+石墨的组织，这是一种不完全石墨化的组织状态，比半熔化区的组织状态好一些。如果在焊接过程中以更快的速度冷却时，也会产生马氏体组织。所以，在铸铁熔焊时，应采取适当工艺措施使该区缓慢冷却，就可以使奥氏体直接析出石墨，从而避免二次渗碳体的析出，也可以防止产生淬硬组织。

（4）重结晶区这个区很狭窄，加热温度范围为780～820℃。由于焊接的加热速度很快，铸铁中只有部分组织可以转变为奥氏体，在焊后的冷却过程中，奥氏体转变为珠光体。当冷却速度很快时，也可能出现马氏体组织。

（5）碳化物石墨化区及原始组织区该区温度低于780℃，熔焊后，该区组织没有明显变化或不变。

2.白口及淬硬组织的危害

1）容易产生焊接裂纹。白口及淬硬组织硬而脆，极容易形成裂纹。但是，只要采用适当的焊接工艺措施，就可以避免半熔化区的白口组织而产生的裂纹。

2）灰铸铁焊后难于进行机械加工。

3.焊接接头容易出现裂纹

铸铁焊接时产生的裂纹有冷裂纹和热裂纹两类，现分述如下：

（1）冷裂纹铸铁焊接时，冷裂纹可以发生在焊缝及热影响区，当焊缝为铸铁型时，则容易产生冷裂纹，裂纹产生的温度在400℃以下。这种冷裂纹常发生在较长的铸铁焊缝或较大的铸铁缺陷补焊时，并时常伴有较响的产生裂纹的脆断声音。

当焊缝为白口铸铁时，由于白口铸铁的收缩率约为2.3%，灰铸铁的收缩率为1.26%，所以白口铸铁比灰铸铁更容易出现裂纹。

（2）热裂纹当焊缝为铸铁型时，焊缝对热裂纹不敏感。当采用低碳钢焊条与镍基铸铁焊条冷焊时，焊缝容易出现结晶裂纹。当焊接应力较大时，此种裂纹也可以发展成剥离性裂纹。

总之，铸铁焊接接头容易产生裂纹的原因主要有铸铁强度低、铸铁的塑性极差、焊件受热不均匀和焊接应力大等。

为防止铸铁焊补时产生裂纹，采取的措施主要有焊件的焊前预热，焊后缓冷，采用加热减应区法，调整焊缝的化学成分，采用合理的焊补工艺，以及采用栽螺钉法等。
