【摘要】：图13-18自动励磁调节器对功率特性的影响发电机装设自动励磁调节器后，当功角增大、UG下降时，调节器将增大励磁电流，使发电机电势Eq增大，直到端电压恢复（或接近）整定值UG0为止。为了定性分析调节器对功率特性的影响，用不同的Eq值，做出一组正弦功率特性族，它们的幅值与Eq成正比例，如图13-18所示。实际上，一般的励磁调节器并不能完全保持UG不变，因而UG将随功率P及功角δ的增大而有所下降。

pagenumber_ebook=241,pagenumber_book=234

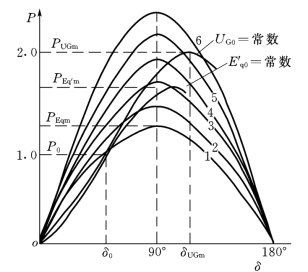

图13-18　自动励磁调节器对功率特性的影响

发电机装设自动励磁调节器后，当功角增大、UG下降时，调节器将增大励磁电流，使发电机电势Eq增大，直到端电压恢复（或接近）整定值UG0为止。由功率特性可以看出，调节器使Eq随功角δ增大而增大，故功率特性与功角δ不再是正弦关系了。为了定性分析调节器对功率特性的影响，用不同的Eq值，做出一组正弦功率特性族，它们的幅值与Eq成正比例，如图13-18所示。当发电机由某一给定的运行条件（对应P0、δ0、U0、Eq0、UG0等）开始增加输送功率时，若调节器能保持UG＝UG0＝常数，则随着δ增大，电势Eq也增大，发电机的工作点，将从Eq较小的正弦曲线过渡到Eq较大的正弦曲线上，于是便得到一条保持UG＝UG0＝常数的功率特性曲线。我们看到，它在δ＞90°的某一范围内，仍然具有上升的性质。这是因为从公式看，在δ＞90°附近，当δ增大时，Eq的增大要超过sinδ的减小。同时，保持UG＝UG0＝常数时的功率极限PUGm也比无励磁调节时的PEqm大得多；功率极限对应的角度也大于90°。还应指出，当发电机从给定的初始运行条件减小输送功率时，随着功角的减小，为保持UG＝UG0不变，调节器将减小Eq，因而发电机的工作点将向Eq较小的正弦曲线过渡。

实际上，一般的励磁调节器并不能完全保持UG不变，因而UG将随功率P及功角δ的增大而有所下降。但Eq则将随P及功角δ的增大而增大。在实际计算中，可以根据调节器的性能，认为它能保持发电机内某一个电势（如E′q、E′等）为恒定（见例13-1），并以此作为计算功率特性的条件（这通常称为发电机的计算条件或维持电压的能力）。E′q＝E′q0＝常数的功率特性，介于保持Eq不变和UG不变的功率特性之间（见图13-18）。
