以b、c两相断开为例,其故障处的边界条件[见图12-17(b)]为
容易看出,这些条件同单相短路的边界条件相似,则复合序网和电流、电压的计算公式与a相短路时的相似。即故障处的电流
非故障相电流

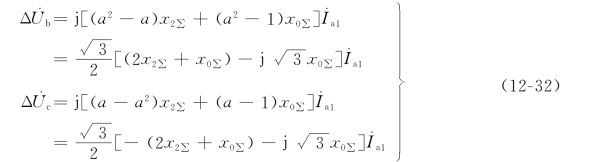

故障相断口的电压

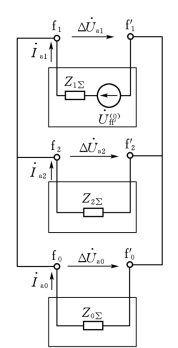

图12-19 a相断开的复合序网

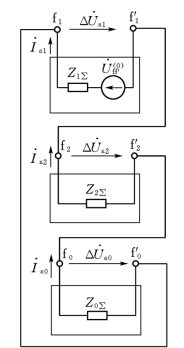

图12-20 b、c两相断开的复合序网
复合序网如图12-20。
【例12-4】在图12-21(a)所示的电力系统中,平行输电线中的线路Ⅰ首端a相断开,试计算断开相的断口电压和非断开相的电流。系统各元件的参数与例12-1的相同。每回输电线路本身的零序电抗为0.8Ω/km,两回平行线路间的零序互感抗为0.4Ω/km。
解 (1)绘制各序等值电路,计算各序参数。
正、负序网络的元件参数直接取自例12-1,对于零序网络采用消去互感的等值电路。(https://www.chuimin.cn)

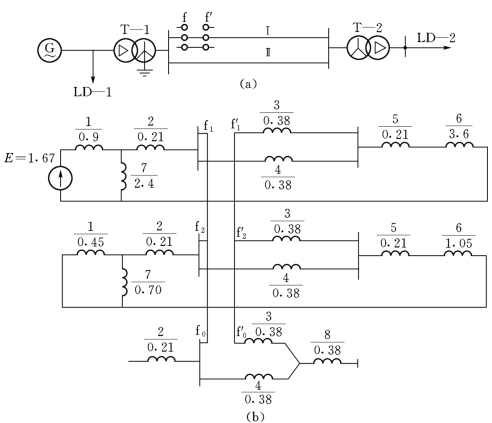

图12-21 例12-4的电力系统及其单相断开时的复合序网

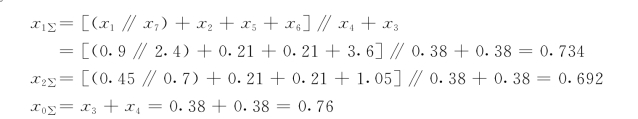

(2)组成单相断开的复合序网[见图12-21(b)],计算各序输入电抗和故障口的开路电压。

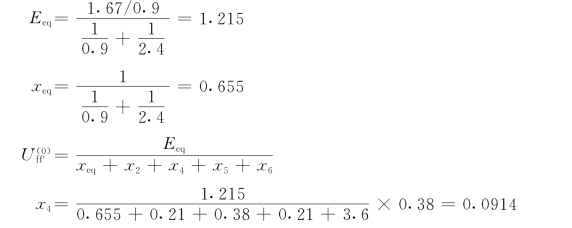

故障口的开路电压应等于线路Ⅰ断开时线路Ⅱ的全线电压降。先将发电机同负荷LD—1这两个支路合并,得

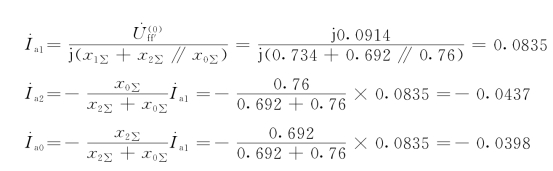

(3)计算故障口的正序电流。
设=j0.0914,则

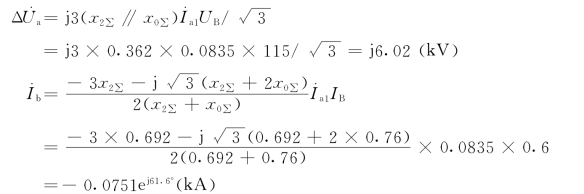

(4)计算故障断口电压和非故障相电流。
同样地可以算出
