简单不对称短路下的正序等效定则及其概念解析
【摘要】：以上所得的三种简单不对称短路时短路电流正序分量的算式、式和式可以统一写成式中为附加电抗，其值随短路的型式不同而不同，上角标代表短路类型，即单相短路时，两相短路时，两相短路接地时，式表明了一个很重要的概念：在简单不对称短路的情况下，短路点电流的正序分量，与在短路点每一相中加入附加电抗而发生三相短路时的电流相等。这个概念称为正序等效定则，构成的网络称正序增广网络。
以上所得的三种简单不对称短路时短路电流正序分量的算式（12-3）、式（12-8）和式（12-14）可以统一写成
式中
为附加电抗，其值随短路的型式不同而不同，上角标（n）代表短路类型，即单相短路时，
两相短路时，
两相短路接地时，
式（12-19）表明了一个很重要的概念：在简单不对称短路的情况下，短路点电流的正序分量，与在短路点每一相中加入附加电抗
而发生三相短路时的电流相等。这个概念称为正序等效定则，构成的网络称正序增广网络。
根据以上的讨论，可以得到一个结论：简单不对称短路电流的计算，归根结底，不外乎先求出系统对短路点的负序和零序输入电抗x2∑和x0∑，再根据短路的不同类型组成附加电抗
将它接入短路点，然后就像计算三相短路一样，算出短路点的正序电流。所以，前面讲过的计算三相短路电流的各种方法也适用于计算不对称短路。
【例12-1】图12-10（a）所示输电系统，在f点发生c相接地短路，试计算其短路电流。系统各元件参数如下：
发电机 SN＝120MVA，UN＝10.5kV，E1＝1.67，x1＝0.9，x2＝0.45；
变压器 T－1SN＝60MVA，Us%＝10.5，kT1＝10.5/115；T－2SN＝60MVA，Us%＝10.5，kT2＝115/6.3；
线路 L＝105km，每回路参数为x1＝0.4Ω/km，x0＝3x1；
负荷 LD－1SN＝60MVA，x1＝1.2，x2＝0.35；LD－2SN＝40MVA，x1＝1.2，x2＝0.35。
解 （1）参数标么值的计算
选取基准功率SB＝120MVA和基准电压UB＝Uav，计算出各元件的各序电抗的标么值（计算过程从略）。计算结果标于各序网络图中。
（2）制订各序网络
正序和负序网络，包含了图中所有元件［见图12-10（b）、（c）］。因零序电流仅在线路L和变压器T－1中流通，所以零序网络只包含这两个元件［见图12-10（d）］。

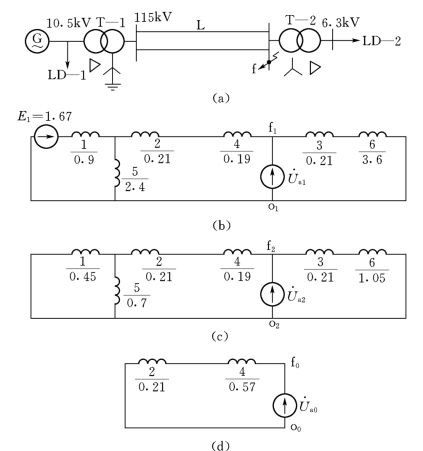

图12-10 例12-1图
（a）电力系统接线图；（b）正序网络；（c）负序网络；（d）零序网络
（3）进行网络化简，求正序等值电势和各序输入电抗。

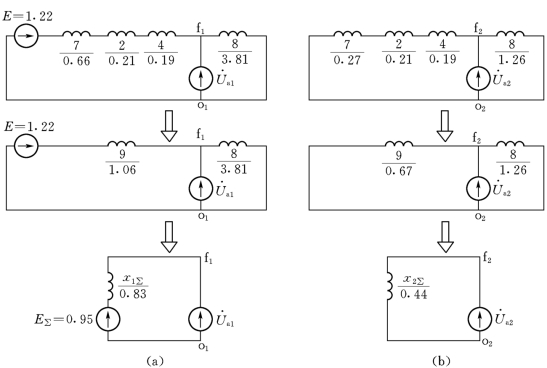

图12-11 正序和负序网络的化简过程
（a）正序；（b）负序

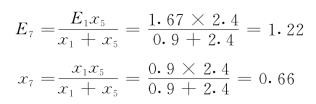

正序和负序网络的化简过程示于图12-11。对于正序网络，先将支路1和5并联得支路7，它的电势和电抗分别为

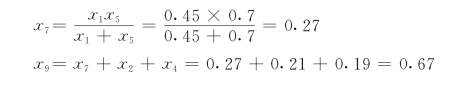

将支路7、2和4相串联得支路9，其电抗和电势分别为
将支路3和支路6串联得支路8，其电抗为

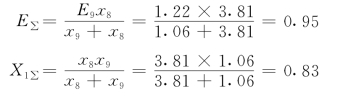

将支路8和支路9并联得等值电势和输入电抗分别为
对于负序网络
对于零序网络
则附加电抗
115kV侧的基准电流为
因此，c相短路时，仿照式（12-3）得
仿照式（12-5）得
