普通变压器零序等值电路及参数
【摘要】：变压器的等值电路表征了一相原、副绕组间的电磁关系。变压器的励磁电抗，取决于主磁通路径的磁导。当变压器通以负序电流时，主磁通的路径与通以正序电流时完全相同。由此可见，变压器正、负序等值电路及其参数是完全相同的。变压器的零序励磁电抗与变压器的铁芯结构密切相关。因此，这种变压器的零序励磁电抗比正序励磁电抗小得多，在短路计算中，应视为有限值，其值一般用实验方法确定，取xmo＝0.3～1.0。
变压器的等值电路表征了一相原、副绕组间的电磁关系。不论变压器通以哪一序的电流，都不会改变原、副绕组间的电磁关系，因此变压器的正序、负序和零序等值电路具有相同的形状，图11-7为不计绕组电阻和铁芯损耗时变压器的零序等值电路。

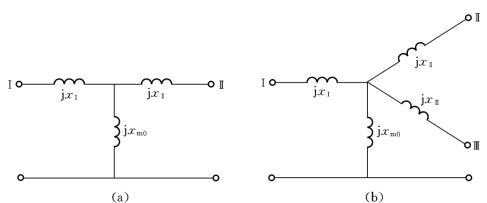

图11-7 变压器的零序等值电路
（a）双绕组变压器；（b）三绕组变压器
变压器等值电路中的参数不仅同变压器的结构有关，有的参数也同所通电流的序别有关。
变压器的漏抗，反映了原、副绕组间磁耦合的紧密情况。漏磁通的路径与所通电流的序别无关。因此，变压器的正序、负序和零序的等值漏抗也相等。
变压器的励磁电抗，取决于主磁通路径的磁导。当变压器通以负序电流时，主磁通的路径与通以正序电流时完全相同。因此，负序励磁电抗与正序的相同。由此可见，变压器正、负序等值电路及其参数是完全相同的。这个结论适用于电力系统中的一切静止元件。
变压器的零序励磁电抗与变压器的铁芯结构密切相关。图11-8所示为三种常用的变压器铁芯结构及零序励磁磁通的路径。
对于由三个单相变压器组成的三相变压器，每相的零序主磁通与正序主磁通一样，都有独立的铁芯磁路［图11-8（a）］。因此，零序励磁电抗与正序的相等。对于三相四柱式（或五柱式）变压器，零序主磁通也能在铁芯中形成回路，磁阻很小，因此零序励磁电抗的数值很大［见图11-8（b）］。以上两种变压器，在短路计算中都可以看做xmo≈∞，即忽略励磁电流，把励磁支路断开。
对于三相三柱式变压器，由于三相零序磁通大小相等、相位相同，因而不能像正序（或负序）主磁通那样，一相主磁通可以经过另外两相的铁芯形成回路，它们被迫经过绝缘介质和外壳形成回路［见图11-8（c）］，导致有很大的磁阻。因此，这种变压器的零序励磁电抗比正序励磁电抗小得多，在短路计算中，应视为有限值，其值一般用实验方法确定，取xmo＝0.3～1.0。

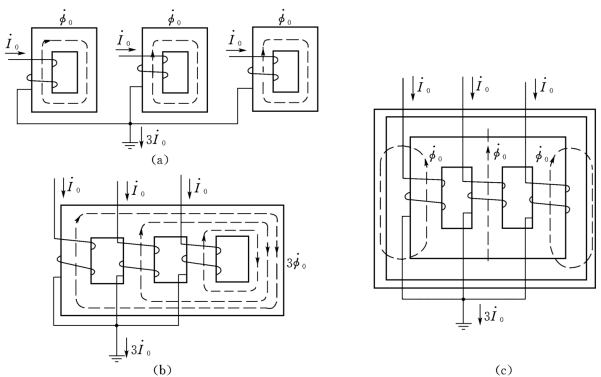

图11-8 零序主磁通的磁路
（a）三个单相的组式；（b）三相四柱式；（c）三相三柱式
