图10-7应用运算曲线时网络化简将上述的计算步骤归纳为以下几点：网络化简，得到各电源对短路点的转移阻抗。查运算曲线，得到以发电机额定功率为基准值的各电源送至短路点电流的标么值。2）求各电源的计算电抗3）由计算电抗查运算曲线得各电源0.2s短路电流标么值由曲线可知，当xjs≥3，各时刻的短路电流均相等，相当于无限大电源的短路电流，可以用1/xjs求得。......
2023-06-15
如何制定运算曲线？——考虑影响因素及制作细节
【摘要】：图10-6示出了制作运算曲线用的网络图。顺便指出，制作运算曲线时计及定于回路电阻对交流分量有效值的影响。实际的运算曲线，是按我国电力系统的统计得到汽轮发电机的参数，逐台计算在不同的xL条件下，某时刻t的短路电流，然后取所有这些短路电流的平均值，作为运算曲线在某时刻t和电抗xjs情况下的短路电流值。最后，对运算曲线分别提出两种类型，即一套汽轮发电机的运算曲线和一套水轮发电机的运算曲线（见附录）。

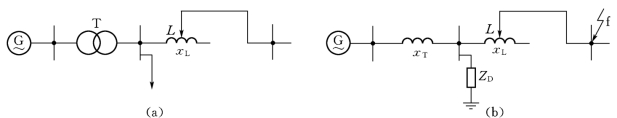

图10-6示出了制作运算曲线用的网络图。图10-6（a）为正常运行的系统，发电机运行在额定电压和额定功率情况，50%的负荷接在变压器高压母线上，另外50%的负荷接在短路点外侧。根据发电机的电抗，可以很方便地算出电动势E″q［0］，E″d［0］，E′q［0］和Eq［0］。图10-6（b）为短路时的系统，只有变压器高压母线上的负荷对短路电流有影响，其等值阻抗为
式中 U——负荷点电压，取为1；
SD——发电机额定功率的50%，即为0.5。
cosφ取0.9。
图中xT和xL均为以发电机额定值为基准值的标么值，改变xL的值即可表示短路点的远近。
图10-6 制作运算曲线的系统图
根据图10-6（b）所示的系统，可求出发电机外部电网对发电机的等值阻抗
将此外部等值阻抗加到发电机的相应参数上，即可用发电机短路电流交流分量有效值随时间变化的表达式，计算任意时刻发电机送出的电流，将此电流分流到xL支路后即可得对应的If（t），即为流到短路点的电流。顺便指出，制作运算曲线时计及定于回路电阻对交流分量有效值的影响。另外，强行励磁引起的附加分量也计及了阻尼绕组的影响。
改变xL的值即可得到不同的时刻If（t），绘制曲线时，对于不同的时刻t，以计算电抗xjs＝x″d＋xT＋xL为横坐标及该时刻的If为纵坐标，以得到的点连成曲线，即为运算曲线。
对于不同的发电机，由于其参数不同，其运算曲线是不同的。实际的运算曲线，是按我国电力系统的统计得到汽轮发电机（或水轮发电机）的参数，逐台计算在不同的xL条件下，某时刻t的短路电流，然后取所有这些短路电流的平均值，作为运算曲线在某时刻t和电抗xjs情况下的短路电流值。最后，对运算曲线分别提出两种类型，即一套汽轮发电机的运算曲线和一套水轮发电机的运算曲线（见附录）。
在查用曲线时，如果实际发电机的参数（主要是T′d、T″d、Tff和励磁电压最大值Ufm）和与运算曲线对应的“标准参数”（由运算曲线求得的拟合参数）有较大的差别，则必须进行修正计算，这里不再详述了。
