无限功率电源：理论与实践
【摘要】：在研究电力系统暂态过程时为了简化分析和计算，常常假设电源的容量为无限大，并称为无限大功率电源。显然，无限大功率电源是一个相对的概念，真正的无限大功率电源在实际电力系统中是不存在的。前一种情况常根据等值电源的内阻抗与短路回路总阻抗的相对大小来判断该电源能否看做无限大功率电源。用无限大功率电源代替实际的等值电源计算出的短路电流偏于安全。图9-1无限大功率电源供电的三相电路突然短路
在研究电力系统暂态过程时为了简化分析和计算，常常假设电源的容量为无限大，并称为无限大功率电源。由于电源的容量无限大，当外电路发生短路时引起的功率变化量（近似等于它向短路点供给的短路容量）与电源的容量相比可以忽略不计，网络中的有功功率和无功功率均能保持平衡。因此，无限大功率电源（亦称恒定电势源）具有两个特点：①电源的频率和电压保持恒定；②电源的内阻抗为零。
显然，无限大功率电源是一个相对的概念，真正的无限大功率电源在实际电力系统中是不存在的。但当许多个有限容量的发电机并联运行，或电源距短路点的电气距离很远时，就可将其等值电源近似看做无限大功率电源。前一种情况常根据等值电源的内阻抗与短路回路总阻抗的相对大小来判断该电源能否看做无限大功率电源。若等值电源的内阻抗小于短路回路总阻抗的10%时，则可以认为该电源为无限大功率电源。后一种情况则是通过电源与短路点间电抗的标么值来判断的，即该电抗在以电源额定容量作基准容量时的标么值大于3，则认为该电源是无限大功率电源。
引入无限大功率电源的概念后，在分析网络突然三相短路的暂态过程时，可以忽略电源内部的暂态过程，使分析得到简化，从而推导出工程上适用的短路电流计算公式。用无限大功率电源代替实际的等值电源计算出的短路电流偏于安全。

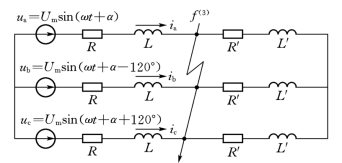

图9-1 无限大功率电源供电的三相电路突然短路
