同步发电机对称稳态运行时,定子三相电流、电压、磁链都是对称的,经过派克变换后的id、iq;ud、uq;Ψd、Ψq都是常数,所有零轴分量均为零,阻尼绕组D和Q中电流iD、iQ为零,励磁电流if(=uf/rf)为常数,则由式(8-21)可将发电机定子电压方程式简化为如下代数方程
式中 为空载电势。
由于稳态运行时定子三相电流、电压等均为正弦变化量,而且它们分别是id、iq和ud、uq在a、b、c轴线上的投影,故可将id、iq和ud、uq等当作相量。令q轴为虚轴、d轴为实轴,则id、ud均为实轴相量iq、uq均为虚轴相量。即
空载电动势的相量应超前励磁主磁通相量90°。即在q轴方向
将式(8-22)的第二式等号两侧乘以j,式(8-22)可改写为相量形式
两式相加后得电压、电流相量关系
即
式中 ——发电机端电压相量;
——电流相量。
式(8-24)与《电机学》中应用双反应原理得到的结果是一样的。在《电机学》中曾经指出,代表直轴和交轴电枢反应电抗和漏抗所对应的压降。
对于隐极式发电机,直轴和交轴磁阻相等,即又xd=xq,发电机电压方程为
图8-7 隐极式同步发电机正常运行时的相量图
图8-7绘出了隐极式同步发电机在正常稳态运行时的相量图。通常已知的是发电机端电压和定子电流以及它们之间的相角差φ,而空载电势是未知的,d、q轴的方向也是未知的。对于隐极机来说,决定是很方便的,在画出的基础上(任意选定U.或I.为参考相量,另一个量即可根据相角差做出),在上加即可得也就决定了q轴和d轴的位置。对于凸极机,必须在上加但是d、q轴位置未知,是无法得到的。为了决定q轴位置,借助下述的虚构电势将式(8-24)改写如下
式中虚构电势为
在式(8-26)中显然是在q轴方向的量(即与同方向),因此也一定在q轴方向上,而可以由求得。利用决定q轴、d轴,即可求得然后由式(8-26)即可计算空载电势。图8-8绘出了凸极式同步发电机在正常稳态运行时的相量图。
【例8-2】已知一台同步发电机运行在额定电压和额定电流的情况下,cosφ=0.85。若发电机为一隐极机,xd=1.00;发电机为一凸极机,xd=1.00,xq=0.65。试计算其空载电势。(不计定子绕组电阻的影响)
解 以发电机额定值为基准值,则发电机端电压标么值为电流标么值为
发电机为隐极机时
图8-8 凸极式同步发电机正常运行时的相量图

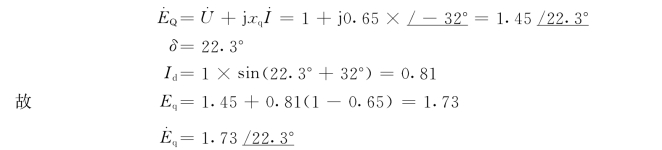

发电机为凸极机时

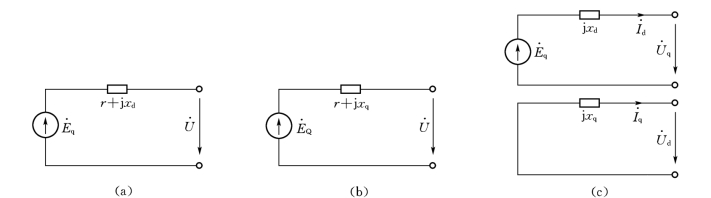

根据同步发电机稳态运行的方程可以画出其等值电路,如图8-9所示。图8-9(a)由隐极机方程式(8-25)做出;图8-9(b)由式(8-27)做出,其中为虚构电势,其值与运行方式有关;图8-9(c)由方程(8-23)忽略r而得。
图8-9 稳态运行时发电机等值电路
(a)隐极机;(b)凸极机;(c)凸极机
