加压调压变压器及其作用原理
【摘要】：加压调压变压器2由电源变压器3和串联变压器4组成，串联变压器4的次级绕组串联在主变压器1的引出线上，作为加压绕组。纵向调压变压器只有纵向电势，它只改变线路电压的大小，不改变线路电压的相位，其作用同具有调压绕组的调压变压器的一样。
加压调压变压器2由电源变压器3和串联变压器4组成（见图5-19），串联变压器4的次级绕组串联在主变压器1的引出线上，作为加压绕组。这相当于在线路上串联了一个附加电势。改变附加电势的大小和相位就可以改变线路上电压的大小和相位。通常把附加电势的相位与线路电压的相位相同的变压器称为纵向调压变压器，把附加电势与线路电压有90°相位差的变压器称为横向调压变压器，把附加电势与线路电压之间有不等于90°相位差的调压器称为混合型调压变压器。
图5-19 加压调压变压器

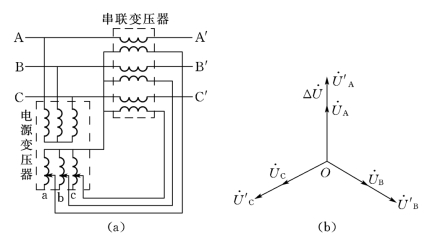

图5-20 纵向调压变压器
（a）原理接线图；（b）相量图
1.纵向调压变压器
纵向调压变压器的原理接线图如图5-20所示。图中电源变压器的次级绕组供电给串联变压器的励磁绕组，串联变压器的次级绕组中产生附加电势ΔU。当电源变压器取图示的接线方式时，附加电势的方向与主变压器的次级绕组电压相同，可以提高线路电压，如图5-20（b）所示。反之，如将串联变压器反接，则可降低线路电压。纵向调压变压器只有纵向电势，它只改变线路电压的大小，不改变线路电压的相位，其作用同具有调压绕组的调压变压器的一样。
2.横向调压变压器
如果电源变压器取图5-21所示的接线方式，则加压绕组中产生的附加电势的方向与线路的相电压将有90°相位差。故称为横向电势。从相量图中可以看出，由于ΔU超前线路电压90°，调压后的电压U′A较调压前的电压UA超前一个β角，但调压前后电压幅值的改变甚小。如将串联变压反接，使附加电势反向，则调压后可得到较原电压滞后的线路电压（电压幅值的变化仍很小）。
横向调压变压器只产生横向电势，所以它只改变线路电压的相位而几乎不改变电压的大小。
3.混合型调压变压器
混合型调压变压器中既有纵向串联加压变压器，又有横向串联变压器，接线如图5-22所示。它既产生纵向电势ΔU′又产生横向电势ΔU″。因此它既能改变线路电压的大小，又能改变其相位。
在高压网络中主要是架空线路，电抗要比电阻大得多．纵向电势主要影响无功功率，横向电势主要影响有功功率。环网中的实际功率分布将由功率的自然分布（即没有附加电势时网络的功率分布）和均衡功率叠加而成。

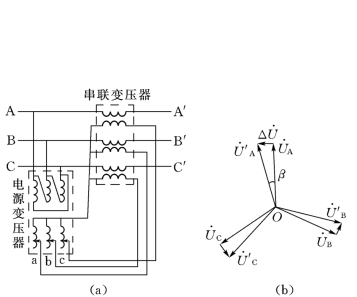

图5-21 横向调压变压器
（a）原理接线图；（b）相量图

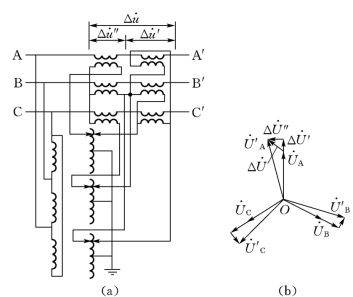

图5-22 混合型调压变压器
（a）原理接线图；（b）相量图
