闭式网潮流分布计算方法

【摘要】:在求出闭式网络中的初步功率分布后,还必须计算网络中各段的电压和功率损耗,方能获得潮流分布计算的最终结果。从闭式网络的初步功率分布可以看出,某些节点的功率是由两侧向其流入的,这种节点称为功率分点,并用符号“▼”标出,如有功、无功功率分点不一致,则以“▼”、“▽”分别表示有功功率、无功功率分点。

在求出闭式网络中的初步功率分布后,还必须计算网络中各段的电压和功率损耗,方能获得潮流分布计算的最终结果。

从闭式网络的初步功率分布可以看出,某些节点的功率是由两侧向其流入的,这种节点称为功率分点,并用符号“▼”标出,如有功、无功功率分点不一致,则以“▼”、“▽”分别表示有功功率、无功功率分点。

确定功率分点后,就可在功率分点处将电力网分解成两个开式网络,由功率分点开始分别从其两侧逐级向电源端推算电压和功率损耗,其计算公式与计算开式网时完全相同。若有功功率与无功功率分点不在一处,一般可以无功功率分点为计算的起点。这是因为在高压网络中,电抗远大于电阻,电压损耗主要由无功功率的流动引起,无功功率分点往往是闭式网络中的电压最低点。

【例3-3】电力系统结线如图3-13所示,发电厂F的运算功率(包括高压母线上的负荷)为117-j22MVA,变电所H的运算负荷(包括输入其他系统的部分)为440+j136MVA,线路1、2、3的阻抗分别为Z1=3.17+j20.7Ω,Z2=5.13+j27.2Ω,Z3=7.33+j48.0Ω。设发电厂A的高压母线电压为240kV,试计算潮流分布。

解 将系统从高压母线处解开,得等值网络如图3-14。

(1)计算初步功率分布

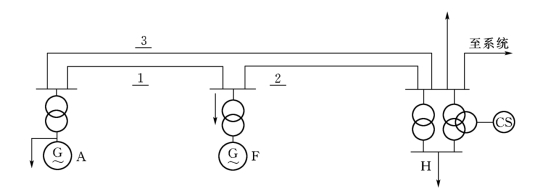

图3-13 网络结线图

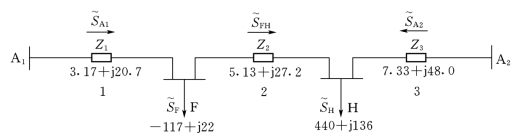

图3-14 等值电路图

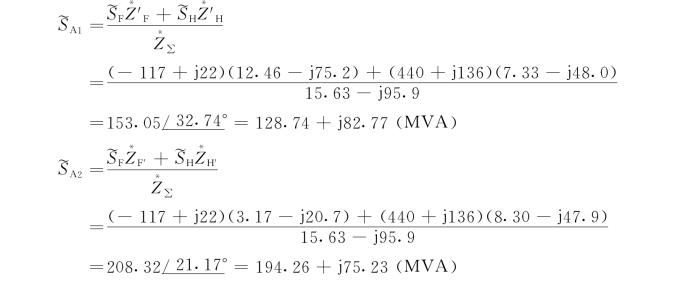

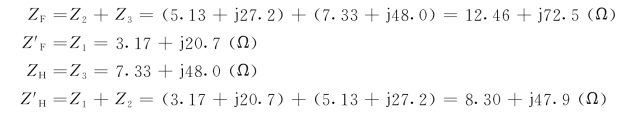

由式(3-27)、式(3-28)得

校核

可见计算无误。

按此求出的初步功率分布如图3-15所示,有功功率与无功功率分点均在H点。

(2)分解网络,计算功率损耗

将网络在功率分点H处分解,得两个开式网络,如图3-16所示。其中

图3-15 初步功率分布

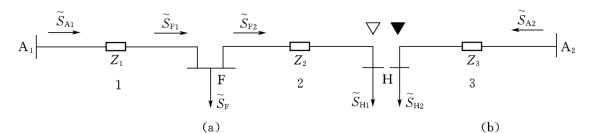

图3-16 分解的网络

设全网为额定电压220kV,由图3-16(a)得线路2的功率损耗为

从线路1送入F处的功率为

线路1的功率损耗为

由A1输入线路1的功率

由图3-16(b)得线路3的功率损耗为

由A2输入线路3的功率

(3)计算电压损耗和各母线电压

由图3-16(a)求F点电压

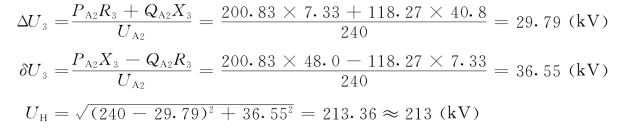

由图3-16(b)求H点电压

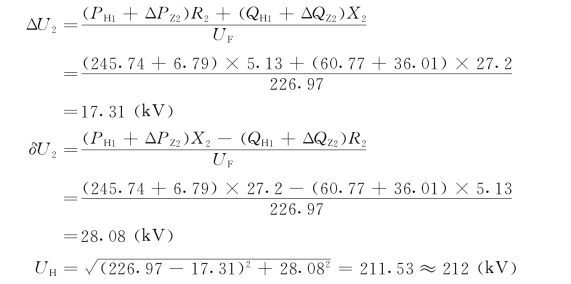

由图3-16(a)求H点电压以对上述结果进行校验

与由图3-16(b)求得的UH相差很小。

(4)网络还原,并将计算结果标于图上,则如图3-17所示。

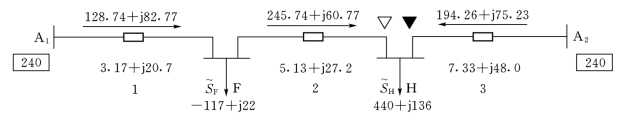

图3-17 潮流分布计算结果
