环式网络初步探究其功率分布
【摘要】：对于图3-11的环网一般可以在电源点（如c点）将网络拆开，变成一两端电压相等的两端供电网络，然后按两端供电网络的计算方法求出相应的初步功率分布。此外，各段线路的阻抗比值相等的网络称为均一网络，不难证明均一网络的功率可按长度进行分配。循环功率不仅在两端供电网络中可能出现，在单电源供电的环形网络中，如果变压器的变比不匹配也有可能出现。图3-11环式网络的功率分布图3-12环形网络的循环功率
在图3-9中，若两端电压相等即
则A与B就可以合并成同一个电源点c，组成图3-11所示的简单环式网络。因此，环式网络与两端供电网络并无本质区别。
对于图3-11的环网一般可以在电源点（如c点）将网络拆开，变成一两端电压相等的两端供电（如c1和c2）网络，然后按两端供电网络的计算方法求出相应的初步功率分布。由于
因此功率分布仅取决于环式网络中各段阻抗，即类似于式（3-24）或式（3-25）中的第一项，可写成
当然，以上两式还可推广到接有几个负荷点的单一环形网络。此外，各段线路的阻抗比值相等的网络称为均一网络，不难证明均一网络的功率可按长度进行分配。
循环功率不仅在两端供电网络中可能出现，在单电源供电的环形网络中，如果变压器的变比不匹配也有可能出现。如图3-12所示，设变压器T1、T2的变比分别为242/10.5、231/10.5，则在网络空载开环运行时，如将图中断路器1断开时，其左侧电压为10.5×242/10.5＝242（kV），右侧电压为10.5×231/10.5＝231（kV），因此在断路器闭合时，将有顺时针方向的循环功率，这个循环功率的大小取决于断路器两侧的电压和环网的总阻抗，其表达式与式（3-26）相同。(https://www.chuimin.cn)

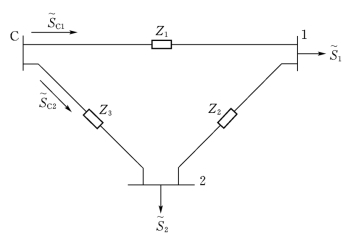

图3-11 环式网络的功率分布

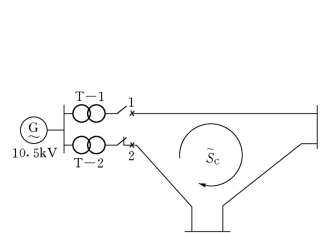

图3-12 环形网络的循环功率
