运算负荷功率与电源功率的计算方法
【摘要】：所谓运算负荷功率，实质上是变电所高压母线上从系统吸取的等值功率。如图3-5所示，变压器二次母线负荷功率为加上变压器损耗得到进入变压器的功率再减掉变电所母线所连线路末端电纳中功率Qc，得到的即为该变电所的运算负荷功率。应该说明的是，在计算运算负荷功率和运算电源功率时变压器损耗和线路电纳功率都是按额定电压计算的。
即使是一个最简单的电力网，如果线路都用Π型电路表示，变压器都用Γ型电路表示，其等值电路也相当复杂。在实际计算中，通常都是先用运算负荷功率和运算电源功率得到一个只有线路阻抗和集中负荷的简明的等值电路，然后再作必要的简化和计算。
所谓运算负荷功率，实质上是变电所高压母线上从系统吸取的等值功率。它等于变电所二次侧的负荷功率加上变压器的功率损耗，减掉变电所高压母线上所连线路对地导纳中无功功率的一半。如图3-5（a）所示，变压器二次母线负荷功率为
加上变压器损耗得到进入变压器的功率
再减掉变电所母线所连线路末端电纳中功率Qc，得到的
即为该变电所的运算负荷功率。

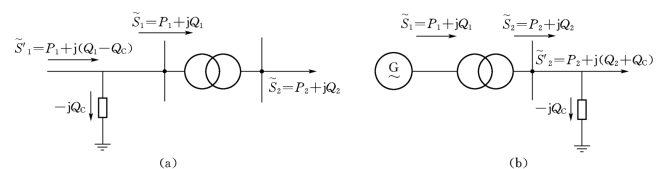

图3-5 运算负荷功率和运算电源功率
（a）运算负荷功率；（b）运算电源功率
所谓运算电源功率，实质上是发电厂高压母线输入系统的等值功率。它等于发电机电压母线送出的功率，减掉变压器功率损耗，加上发电厂高压母线所连线路对地导纳中无功功率的一半。如图3-5（b）所示，发电机送出的功率为
减掉变压器功率损耗，得到变压器输出的功率
在加上发电厂高压母线所连线路始端电纳功率QC，得到的
即为运算电源功率。运算电源功率也可等值地看做负的运算负荷功率。
应该说明的是，在计算运算负荷功率和运算电源功率时变压器损耗和线路电纳功率都是按额定电压计算的。
