【摘要】：描述负荷随时间变化规律的曲线就称为负荷曲线。按负荷种类可分为有功负荷曲线和无功负荷曲线；按时间的长短可分为日负荷曲线和年负荷曲线；也可按计量地点分为个别用户、电力线路、变电所、发电厂、电力系统的负荷曲线。将上述三种特征相结合，就确定了某一种特定的负荷曲线，如电力系统的有功日负荷曲线。负荷曲线中的最大值称为日最大负荷Pmax（峰荷），最小值称为日最小负荷Pmin（谷荷）。

电力系统各用户的用电情况不同，并且经常发生变化，因此实际系统的负荷是随时间变化的。描述负荷随时间变化规律的曲线就称为负荷曲线。按负荷种类可分为有功负荷曲线和无功负荷曲线；按时间的长短可分为日负荷曲线和年负荷曲线；也可按计量地点分为个别用户、电力线路、变电所、发电厂、电力系统的负荷曲线。将上述三种特征相结合，就确定了某一种特定的负荷曲线，如电力系统的有功日负荷曲线。

常用的负荷曲线有如下几种：

1.日负荷曲线

描述系统负荷在一天24h内所需功率的变化情况，分为有功日负荷曲线和无功日负荷曲线。它是调度部门制定各发电厂发电负荷计划的依据。图1-10（a）为某系统的日负荷曲线，实线为有功日负荷曲线，虚线为无功日负荷曲线。为了方便计算，常把负荷曲线绘成阶梯形，如图1-10（b）所示。负荷曲线中的最大值称为日最大负荷Pmax（峰荷），最小值称为日最小负荷Pmin（谷荷）。从图1-10（a）可见，有功功率和无功功率最大负荷不一定同时出现，低谷负荷时功率因数较低，高峰负荷时功率因数较高。

pagenumber_ebook=14,pagenumber_book=7

图1-10　日负荷曲线

根据日负荷曲线可估算负荷的日耗电量，即

在数值上Wd就是有功日负荷曲线P包含的曲边梯形的面积。

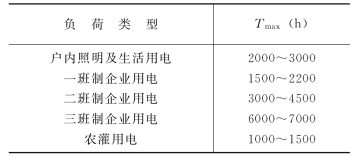

不同行业、不同季节的日负荷曲线差别很大，如图1-11所示几种行业在冬季的有功日负荷曲线。钢铁工业属三班制生产，其负荷曲线［图1-11（a）］很平坦，最小负荷达最大负荷的85%；食品工业属一班制生产，其负荷曲线［图1-11（b）］变化幅度较大，最小负荷仅达最大负荷的13%；农村加工负荷每天仅用电12小时［图1-11（c）］；市政生活用电有明显的用电高峰［图1-11（d）］。由图1-11可见，各行业的最大负荷不可能同时出现，因此系统负荷曲线上的最大值恒小于各行业负荷曲线上最大值之和。
