1.电力系统的额定电压等级

实际电力系统中，各部分的电压等级不同。这是由于电气设备运行时存在一个能使其技术性能和经济效果达到最佳状态的电压。另外，为了保证生产的系列性和电力工业的有序发展，我国国家标准规定的电气设备标准电压（又称额定电压）等级见表1-1。

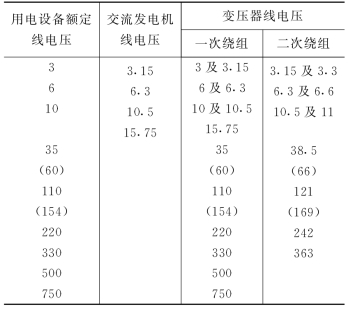

表1-1　额定电压等级　单位：kV

pagenumber_ebook=11,pagenumber_book=4

注（）内的电压为将要淘汰的电压等级。

2.电气设备额定电压间的配合关系

从表1-1可见，同一电压级别下各种电气设备的额定电压并不完全相等，它们之间的配合原则是：以用电设备的额定电压为参考。由于线路直接与用电设备相连，因此线路额定电压和用电设备的额定电压相等。有时把它们统称为网络的额定电压，如110kV网络、220kV网络等。

由于用电设备的允许电压偏移为±5%，而沿线路的电压降落一般为10%，这就要求线路始端的电压为其额定值的105%，以使其末端电压不低于额定值的95%。发电机往往接在线路始端，因此发电机的额定电压为线路额定电压的105%。

电气设备额定电压配合关系如图1-5所示。变压器一次侧从系统接受电能，相当于用电设备；二次侧向负荷供电，又相当于发电机。因此，变压器一次侧额定电压应等于所接网络的额定电压，但直接与发电机相连的变压器，其一次绕组的额定电压等于发电机的额定电压。变压器二次侧接在线路首端，这就要求正常运行时其二次侧电压较线路额定电压高5%。而变压器二次侧额定电压是空载时的电压，带额定负荷时，变压器内部的电压降落约为5%。为了保证正常运行时变压器二次侧电压比线路额定电压高5%，变压器二次侧额定电压应比线路额定电压高10%。只有短路电压小于7%或直接（包括通过短距离线路）与用户连接的变压器，其二次侧额定电压才比线路额定电压高5%。
