【摘要】：电力系统的接线方式按供电可靠性分为有备用接线方式和无备用接线方式两种。无备用接线方式是指负荷只能从一条路径获得电能的接线方式。但一级负荷的比重不大，并可为这些负荷单独设置备用电源时，仍可采用这种接线，这种接线方式广泛应用于二级负荷。可见，接线方式的选择要经技术经济比较后才能确定。所选的接线方式在满足安全、优质、经济的指标外，还应保证运行灵活和操作方便、安全。

电力系统的接线方式按供电可靠性分为有备用接线方式和无备用接线方式两种。无备用接线方式是指负荷只能从一条路径获得电能的接线方式。根据形状，它包括单回路的放射式、干线式和链式网络，如图1-3所示。有备用接线方式是指负荷至少可以从两条路径获得电能的接线方式。它包括双回路的放射式、干线式、链式，环式和两端供电网络，如图1-4所示。

pagenumber_ebook=10,pagenumber_book=3

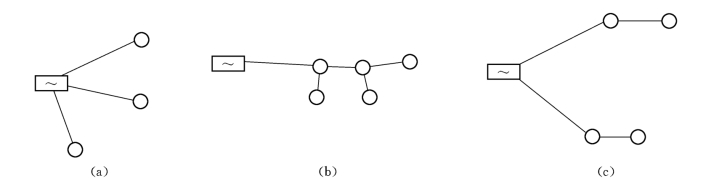

图1-3　无备用接线方式

（a）放射式；（b）干线式；（c）链式

pagenumber_ebook=10,pagenumber_book=3

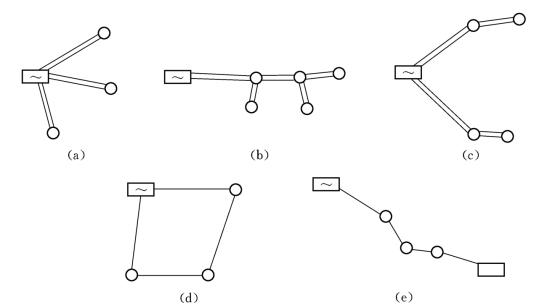

图1-4　有备用接线方式

（a）放射式；（b）干线式；（c）链式；（d）环式；（e）两端供电网络

无备用接线的主要优点在于简单、经济、运行操作方便，主要缺点是供电可靠性差，并且在线路较长时，线路末端电压往往偏低，因此这种接线方式不适用于一级负荷占很大比重的场合。但一级负荷的比重不大，并可为这些负荷单独设置备用电源时，仍可采用这种接线，这种接线方式广泛应用于二级负荷。

有备用接线的主要优点在于供电可靠性高，电压质量好。有备用接线中，双回路的放射式、干线式和链式接线的缺点是不够经济；环形网络的供电可靠性和经济性都不错，但其缺点是运行调度复杂，并且故障时的电压质量差；两端供电网络很常见，供电可靠性高，但采用这种接线的先决条件是必须有两个或两个以上独立电源，并且各电源与各负荷点的相对位置又决定了这种接线的合理性。

可见，接线方式的选择要经技术经济比较后才能确定。所选的接线方式在满足安全、优质、经济的指标外，还应保证运行灵活和操作方便、安全。
