电力系统的组成及其重要性
【摘要】：为了保证一次系统的正常、安全、可靠、经济地运行，还需要各种信号监测、调度控制、保护操作等系统，它们也是电力系统中不可缺少的部分，通常称为二次系统。电力系统中输送和分配电能的变压器和电力线路构成电力网。在交流电力系统中，各组成部分都是三相的，一般用单线图来表示三相交流电力系统各元件间的电的联系。在交流电力系统内或者两个交流电力系统之间嵌入直流输电系统，便构成了现代交、直流联合系统。
“科技要发展，电力要先行”，可见电能在国民经济和人民日常生活中的作用。实际电力系统是一个非常复杂的大系统，但其核心无非为以下几部分：首先发电机将一次能源转化为电能，电能经变压器和电力线路输送、分配给用户，最终电能经用电设备（主要为电动机）转化为用户需要的其他形式的能量。这些生产、输送、分配和消费电能的发电机、变压器、电力线路和用电设备（负荷）联系在一起组成的统一整体就是电力系统，也称为一次系统。为了保证一次系统的正常、安全、可靠、经济地运行，还需要各种信号监测、调度控制、保护操作等系统，它们也是电力系统中不可缺少的部分，通常称为二次系统。水电厂的水轮机和水库，火电厂的汽轮机、锅炉、供热管道和热用户等部分与电力系统共同组成动力系统。电力系统中输送和分配电能的变压器和电力线路构成电力网。

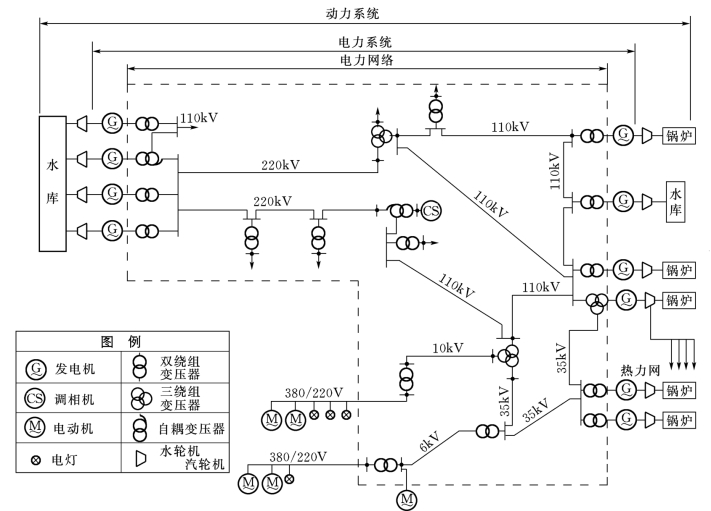

在交流电力系统中，各组成部分都是三相的，一般用单线图来表示三相交流电力系统各元件间的电的联系。图1-1为某动力系统、电力系统、电力网的接线图。
图1-1 某动力系统、电力系统和电力网示意图
随着电力技术的发展，直流输电作为一种补充的输电方式得到了实际应用。在交流电力系统内或者两个交流电力系统之间嵌入直流输电系统，便构成了现代交、直流联合系统。图1-2为直流输电系统示意图。
图1-2 直流输电系统示意图
