【摘要】：图1-5感应电压触电（三）剩余电荷触电检修人员在检修或用绝缘电阻表摇测停电后的并联电容器、电力电缆线路、电力变压器及大容量电动机等设备时，由于检修、摇测前或摇测后没有对其充分放电，这些设备的导体上留有一定数量的剩余电荷。另外，并联电容器退出运行后未进行人工放电，它的极板上也将带有大量的剩余电荷。此时如触及这些带有电荷的设备，大量电荷将通过人体放电，造成触电事故，这种触电称为剩余电荷触电。

（一）接触电压触电

接触电压触电是运行中的电气设备由于绝缘设施损坏或其他原因，造成接地短路故障。接地电流通过接地点向大地流散，从而在地面上距故障点距离不等的地方呈现出不同的电位。若有人用手触及漏电设备外壳时，将有一电压加在人的手和脚之间（称接触电压UJ ），如图1-4 所示。接触电压值的大小随着人体站立的位置而异，当人体距离接地短路故障点越远时，接触电压值越大。当人体站在距离接地短路故障点 20 m 以外的地方触及漏电设备外壳时，接触电压达到最大值，等于漏电设备的对地电压，如图1-4 所示。

pagenumber_ebook=17,pagenumber_book=10

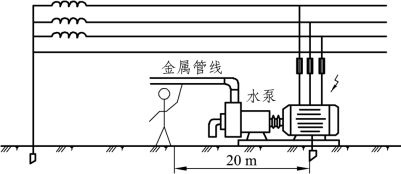

图1-4　接触电压与人体位置图

（二）感应电压触电

大气变化（如雷电活动）会产生感应电荷，还有一些停电后可能产生感应电压的设备未接临时接地线，这些设备和线路对地都存在感应电压。人触及这些带有感应电压的设备和线路时会造成触电事故，这种触电称为感应电压触电，如图1-5 所示。

pagenumber_ebook=17,pagenumber_book=10

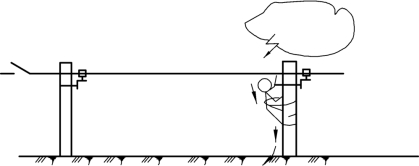

图1-5　感应电压触电

（三）剩余电荷触电

检修人员在检修或用绝缘电阻表摇测停电后的并联电容器、电力电缆线路、电力变压器及大容量电动机等设备时，由于检修、摇测前或摇测后没有对其充分放电，这些设备的导体上留有一定数量的剩余电荷。另外，并联电容器退出运行后未进行人工放电，它的极板上也将带有大量的剩余电荷。此时如触及这些带有电荷的设备，大量电荷将通过人体放电，造成触电事故，这种触电称为剩余电荷触电。为了防止这类触电事故的发生，对停电后的这些设备必须充分进行人工放电后才能进行检修工作。
