【摘要】：国内研制的制导火箭弹主要包括“卫士”WS 系列火箭弹和 “火龙”系列火箭弹。图6-16“卫士”WS系列火箭弹图6 -16 中自左至右依次为WS -22、WS -33、WS -32、WS -3A 型制导火箭弹。WS -32 型制导火箭弹弹长7 m, 直径300 mm, 弹重800 kg, 战斗部质量155 kg, 可携带高爆、子母、燃烧和钻地等多种战斗部, 最大射程可达150 km, 射击精度在30 m 以内。

国内研制的制导火箭弹主要包括“卫士”WS 系列火箭弹和 “火龙”系列火箭弹。“卫士”WS 系列火箭弹是由四川航天工业总公司研制的, 其主要包括WS -1、WS -1B、WS -2、WS -22、WS -33、WS -32、WS -3A 等多种型号, 射程覆盖60 ~480 km, 采用6 ×6 轮式发射车发射, 机动能力强。其中, WS -1、WS -1B 和WS -2 为早期的型号, 无制导控制能力或采用了简易制导控制措施, 此处不再进行介绍。图6 - 16 所示为 “卫士”WS 系列火箭弹。

pagenumber_ebook=222,pagenumber_book=206

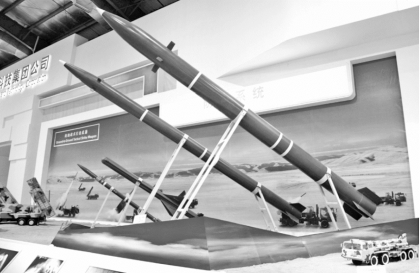

图6-16　“卫士”WS系列火箭弹

图6 -16 中自左至右依次为WS -22、WS -33、WS -32、WS -3A 型制导火箭弹。WS -22 型制导火箭弹弹长3.03 m, 直径122 mm, 弹重73 kg, 战斗部装药21 kg, 射程为20 ~45 km, 射击精度在100 m 以内。弹体前部安装了48 个微型火箭发动机进行弹道修正, 制导方式采用卫星制导, 可在火箭弹飞行过程中实时计算实际弹道与基准弹道的偏差, 根据偏差发出弹道修正指令,控制微型火箭发动机喷气以减小偏差, 使火箭弹沿基准弹道飞行, 从而提高落点精度。

WS -33 型制导火箭弹弹长3.3 m, 直径200 mm, 弹重205 kg, 战斗部质量23 kg, 最大射程为70 km, 打击精度在10 m 以内, 在弹体的头部安装有红外导引头, 在弹道末段可根据射前装定的目标信息及导引头捕获的信息自行锁定目标, 从而实现精确打击。其也可安装数据链系统, 通过 “人在回路”控制, 搜索与锁定目标。在弹体两侧安装有类似于边条翼的装置, 能够改善火箭弹的飞行性能。采用四联装箱式发射, 以实现快速装填。

WS -32 型制导火箭弹弹长7 m, 直径300 mm, 弹重800 kg, 战斗部质量155 kg, 可携带高爆、子母、燃烧和钻地等多种战斗部, 最大射程可达150 km, 射击精度在30 m 以内。其采用了GNSS/INS 组合导航系统, 弹道修正执行机构为4 片鸭式气动舵, 在飞行过程中进行三通道控制, 采用旋转尾翼的方式实现鸭舵和尾翼的滚转解耦。采用四联装箱式发射, 能适应多种发射平台。

WS -3A 型制导火箭弹弹长7.15 m, 直径400 mm, 弹重1 401 kg, 战斗部质量200 kg, 射程为70 ~280 km, 打击精度在50m 以内。其采用了GPS/INS复合制导系统, 能够在全弹道飞行过程中进行弹道修正, 可携带多种类型战斗部。其携带的综合效应子母战斗部, 包括200 枚预制破片及100 枚子弹, 每枚子弹的破甲深度可达180 mm。此外, WS -3A 武器系统的自动化程度较高,整个发射准备时间仅需7 min, 能够快速发射并迅速撤离。

“火龙”系列火箭弹是由中国兵器集团公司研制的新型制导火箭弹, 其包括140 mm 和280 mm 等型号, 且均为制导火箭弹, 如图6 -17 所示。

pagenumber_ebook=223,pagenumber_book=207

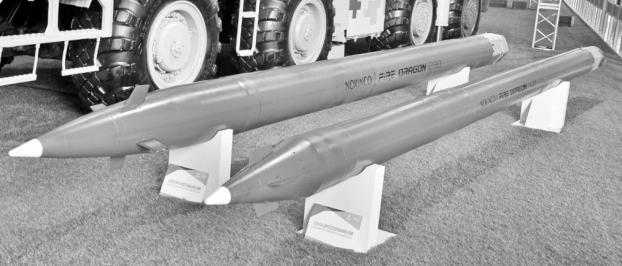

图6-17　“火龙”系列火箭弹

“火龙”系列火箭弹由AR3 火箭炮发射, 整个武器系统具备全套C4ISR 功能, 其发射平台可实现多种型号火箭弹共架发射, 最大射程达280 km, 射击精度在50 m 以内。为提高飞行姿态的精准控制, 其加装有惯性导航组件, 并且采用了倾斜稳定模式。

除“卫士”WS 和“火龙”系列火箭弹外, 国内还有其他多种型号的制导火箭弹, 此处不再逐一介绍。

北方工业公司(NORINCO) 针对AR3 370 mm/300 mm 多管火箭炮 (基于一种8′8 越野底盘), 向出口市场提供BRE3300 mm 型制导火箭弹, 最大射程130 km; BRE6 和BRE8 370 mm 型制导火箭弹, 最大射程分别为220 km 和280 km。此外, NORINCO 公司还研制了SR5 多管火箭炮(基于一种6 ×6 越野底盘), 能够安装2 个发射箱, 配备20 ×122 mm 或6 ×220 mm 火箭弹。为了配合SR5 多管火箭炮, NORINCO 正在销售BRE7 122 mm 制导型火箭弹, 最大射程40 km, 采用GPS/INS 制导系统, CEP 为20 m; GR1 220 mm 末段制导火箭弹, 最大射程70 km, 除了GPS/INS 之外还加有激光制导系统, 精度为3 m。中国航天科技集团公司 (CASC) 推出了A300 两级火箭弹, 第二级采用GPS/INS 制导, 战斗部重150 kg, 射程为300 km, CEP 为30 ~ 45 m。据报道,A300 能够与DF12/M20 导弹共用TEL (运输-竖起-发射装置)。

【注释】

[1]磅, 1 lb =0.453 592 37 kg。
