1.制导多管火箭系统(GMLRS)

GMLRS 是一款采用GPS 制导的227 mm 火箭弹, 由美国、法国、意大利、英国联合研发。该项目始于1999 年, 美国于2003 年开始采购GMLRS。GMLRS 可由M270 火箭炮系统及M142 “海马斯”火箭炮发射, 携带200 lb 的整体式弹头, 最大射程70 km。美国陆军和海军陆战队都采购了GMLRS。1998年以来, 美国国防部耗资54 亿美元采购了超过42 000 枚。国防部在2020 财年申请了12 亿美元采购约9 900 枚, 并计划在2021—2024 财年斥资43 亿美元采购近29 000 枚。除参与联合研发的法国、德国、意大利、英国外, GMLRS还向巴林、阿联酋、波兰、罗马尼亚出口。

GMLRS XM30 制导火箭弹是美国GMLRS 系列中的 “增量”1 型, 其采用了子母式战斗部, 射程达到了60 km 以上, 精度达到了米级, 相较于M26 系列非制导火箭弹, 其摧毁一个目标可减少80%的耗弹量。GMLRS XM30 制导火箭弹的制导和控制系统位于弹体的头部, 弹道修正执行机构为四片鸭式气动舵, 在飞行过程中采用三通道控制, 其结构方案如图6 -10 所示。据文献报道, 在先期技术演示阶段, 为了实现滚转解耦, 其将弹体分为前后两段, 并采用轴承连接, 以保证前舱段滚转稳定。但有最新资料表明, 其可能采用了自由旋转尾翼的方式来实现鸭舵和尾翼的滚转解耦。

pagenumber_ebook=218,pagenumber_book=202

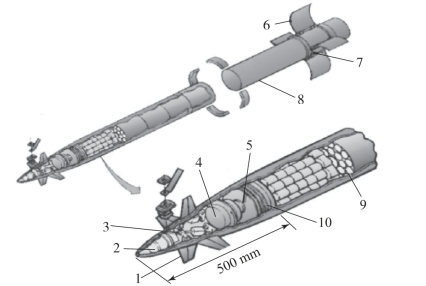

图6-10　GMLRSXM30制导火箭弹结构

1—舵片 (4); 2—电池; 3—控制作动系统; 4—惯性测量单元 (IMU); 5—SAF; 6—折叠式自由旋转尾翼; 7—旋转关节; 8—火箭发动机; 9—DPICM 子弹; 10—GPU/ELECT

除GMLRS “增量”1 型外, 美国还开展了 “增量”2、“增量”3、“增量”4、“增量”5 及后续“增量”项目的研制与装备。其中, “增量”2 项目主要采用了整体式战斗部, 配备了触发和延期双模引信, 具备弹道规划能力,可最大限度地降低附带毁伤, 从而大幅提高了火箭弹的战场适用性; “增量”3 项目主要研制可替代战斗部制导火箭弹, 从而在满足《集束弹药公约》的同时, 具备子母式战斗部的作战效能; “增量”4 项目计划研发新型发动机以提高火箭弹的射程, 使火箭弹可以垂直弹道的方式攻击250 km 范围内的目标,或以常规弹道的方式攻击300 km 范围内的目标; “增量”5 及后续 “增量”项目将进一步提升火箭弹的射程, 同时, 使火箭弹具备目标重新装定、打击移动目标、毁伤效能可控、攻击复杂环境中的目标等能力。图6 -11 所示为GMLRS 系统发射瞬间。

pagenumber_ebook=218,pagenumber_book=202

图6-11　GLMRS系统发射瞬间

2.陆军战术导弹系统(ATACMS)

ATACMS 是一款610 mm 的火箭, 可从M270 或M142 “海马斯”火箭炮系统发射, 如图6 -12 所示。ATACMS 从20 世纪80 年代开始研发, 之后加装了GPS 制导; 1991 年ATACMS 进行了第二次升级, 使其战斗部能寻找和攻击装甲目标。其他的一些升级还包括改进目标识别及对硬目标具有更强穿透能力的新型战斗部。2016 年美国国防部称战略能力办公室为ATACMS 研发了新的导引头, 使其可用作反舰。美国陆军已宣布计划用新的精确打击导弹 (PrSM)来替代ATACMS。

pagenumber_ebook=219,pagenumber_book=203

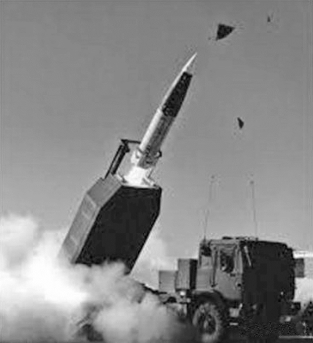

图6-12　ATACMS远程精确战术导弹系统

美国陆军2020 财年仍将耗资3.4 亿美元采购240 枚ATACMS, 但随着精确打击导弹(PrSM) 入役, 该采购将会裁减。2021—2024 财年将斥资6.11 亿美元采购492 枚ATACMS。506 枚ATACMS 被出口到阿联酋和罗马尼亚等多个国家。

PrSM 是用于取代ATACMS 的新项目, 仍由M270 和M142 火箭炮发射, 射程超过400 km, 并带有抗干扰GPS 设备, 如图6 -13 所示。PrSM 仍在研发阶段, 计划在2023 财年实现初始作战能力。

3.9M542 制导火箭弹

pagenumber_ebook=220,pagenumber_book=204

图6-13　PrSM精确打击

9M542 制导火箭弹是俄罗斯近年推出的一款300 mm 弹道修正火箭弹, 其发射平台为9K58 型 “龙卷风”多管火箭武器系统, 弹长为7.6 m, 弹重820 kg, 射程最近40 km, 最远可达120 km。据英国《简氏导弹与火箭》报道, 该型制导火箭弹主要用于外贸, 是在9M55K 型弹道修正火箭弹的基础上改进而来。其中, 9M55K 型弹道修正火箭弹可装备反装甲集群战斗部、高爆破片战斗部、分离式爆炸战斗部、高温战斗部等多种类型的战斗部, 并已成功出口到阿尔及利亚和印度等国家。另据美国《防务新闻》网站报道, 印度和俄罗斯将在新德里建立9K59 型“龙卷风”多管火箭武器系统的生产线, 其中包括五个型号的 “龙卷风”火箭弹, 射程覆盖40 ~90 km。图6 -14 所示为“龙卷风”火箭武器系统发射瞬间。

pagenumber_ebook=220,pagenumber_book=204

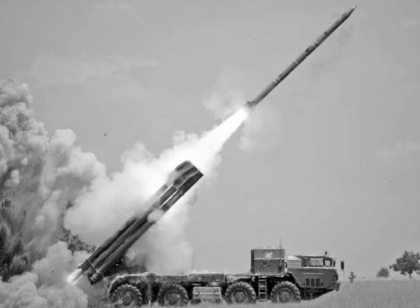

图6-14　“龙卷风”火箭武器系统发射瞬间

4.EXTRA 型制导火箭弹

EXTRA 型制导火箭弹是以色列航空工业公司和以色列军事工业公司联合研制的增程型制导火箭弹, 其射程可达150 km。EXTRA 型制导火箭弹最早出现在2005 年的巴黎航空展上, 弹长3.97 m, 直径300 mm, 弹重450 kg, 采用GPS/INS 制导系统, 弹道修正执行机构为4 片鸭式气动舵, 精度可达10 m 以内, 可携带高爆战斗部或子母战斗部, 采用四联装箱式发射, 对发射平台的适用性较强, 可采用机动、固定火箭弹发射系统进行发射。据美国《陆军公认》报道, 越南为增强海岸的防御力量, 已从以色列采购了20 套EXTRA 制导火箭弹武器系统, 并且在其军方阅兵式上进行了展示。图6 -15 所示为航展上展出的EXTRA 型制导火箭弹。

pagenumber_ebook=221,pagenumber_book=205

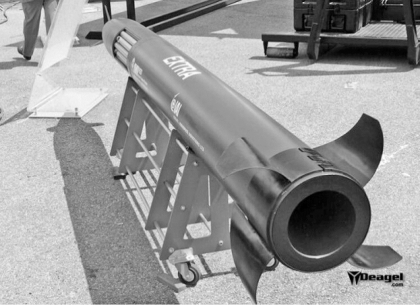

图6-15　EXTRA型制导火箭弹

除上述几款制导火箭弹外, 还有塞尔维亚EdePro 公司研制的R400 型400 mm 制导火箭弹和土耳其Roketsan 公司研制的300 mm “虎”式制导火箭弹, 这两款火箭弹也均采用了GPS/INS 制导系统和鸭式气动舵, 其中, R400型制导火箭弹的射程为40 ~ 200 km, 最大射程处圆概率误差为100 m;“虎”式制导火箭弹的射程为30 ~ 120 km, 有效圆概率误差为50 m 以内。巴西Avibras 公司也在开发制导火箭弹。这家公司正在将其多管火箭发射系统改进到ASTROS 2020 规范, 将可发射SS -40G, 即近程180 mm 火箭弹的制导型。
