弹药结构布局分析

2023-06-15 历史故事版权反馈

【摘要】：图5-12定距弹结构布局1—发射装药; 2—预控破片弹体; 3—自修正定距引信自修正定距引信主要由电子头部件、安保机构、传爆序列和引信体等组成, 如图5 -13 所示。图5-13自修正定距引信内部结构布局电子头部件由信息接收部件、地磁敏感器、信息处理与控制电路、电源和风帽等组成。信息接收部件由天线和线圈骨架构成, 其主要功能是感应接收装定装置发送的数据信息和能量。

定距弹系统由自修正定距引信、预控破片弹体、发射装药和装定系统等组成, 如图5 -12 所示。

pagenumber_ebook=193,pagenumber_book=177

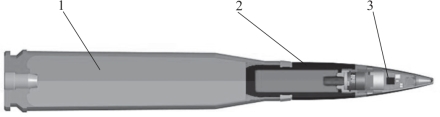

图5-12　定距弹结构布局

1—发射装药; 2—预控破片弹体; 3—自修正定距引信

自修正定距引信主要由电子头部件、安保机构、传爆序列和引信体等组成, 如图5 -13 所示。

pagenumber_ebook=193,pagenumber_book=177

图5-13　自修正定距引信内部结构布局

电子头部件由信息接收部件、地磁敏感器、信息处理与控制电路、电源和风帽等组成。

(1) 信息接收部件。

信息接收部件由天线和线圈骨架构成, 其主要功能是感应接收装定装置发送的数据信息和能量。

(2) 地磁敏感器。

地磁敏感器主要由磁芯、线圈、处理电路等部分组成, 磁芯采用高导磁率材料, 利用其在交直流磁场作用下的磁饱和特性及法拉第电磁感应原理实现地磁计转数。

(3) 信息处理与控制电路。

信息处理与控制电路主要由感应接收、测速处理、自修正定距解算和发火控制等电路组成。感应接收电路接收和处理装定装置发送的定距数据; 测速处理电路利用地磁敏感器在炮口附近探测弹丸转数进行初速测量; 自修正定距解算电路根据弹丸初速和装定参数进行定距数据修正; 发火控制电路依据所修正的数据适时控制弹丸起爆。

(4) 电源。

电源为引信接收数据和电路工作提供能源, 采用化学/物理复合电源, 通过小型化满足引信集成要求。
