常规小口径弹药的结构和外形特征
【摘要】：该枪榴弹主要由战斗部、引信、带捕弹器的尾管、尾翼及表尺组成。当弹丸接近目标时, 引信发射的电磁波由目标返回, 经检测后使点火电路接通, 电雷管起爆, 弹丸离地面一定高度爆炸。当电路系统产生故障而未能起作用时, 引信碰击目标或地面, 则引信的触发机构起作用, 使弹丸起爆。
1.枪榴弹
1) 某型35 mm 杀伤枪榴弹
某型35 mm 杀伤枪榴弹的结构如图5 -1 所示。
图5-1 某型35mm杀伤枪榴弹的结构
1—引信; 2—弹体; 3—扩爆管; 4—炸药; 5—缓冲器; 6—子弹收集器;7—尾管; 8—尾翼; 9—密封圈; 10—尼龙塞; 11—衬垫
其战斗部直径为35 mm, 内部铸装B 炸药。中间为扩爆管, 内装扩爆药柱。扩爆管由泡沫塑料衬垫和尼龙塞支承。为防止破片形成时沿轴向的尺寸过长, 内表面车制环形槽, 构成半预制破片。在底部放有3 mm 钢珠, 增加了破片的数量。
尾管后部固定着塑料压制成的6 片尾翼, 飞行中起稳定作用。其中两片同时钻有直径为3.5 mm 的小孔, 用来安放瞄准用标尺。尾管中部装有子弹收集器。收集器为铝合金制成, 射击时在子弹碰击下变形, 并挤压缓冲器, 使枪榴弹获得一定的速度。射击时子弹的旋转能量通过收集器、橡胶圈、缓冲器传递给尾管, 从而可以改善射击精度。
该弹配用高灵敏度机械触发引信。在发射前取下引信上的运输保险销, 射击后弹体离枪口15 m 时引信解除保险。当碰击目标时, 引信作用起爆扩爆管,进而使炸药爆炸。战斗部爆炸后大约生成300 片破片, 杀伤半径为5 m。该枪榴弹的初速为63 ~79 m/s, 最大射程为300 ~400 m。全弹长约为290 mm, 全弹质量为0.385 kg。
2) 我国某型40 mm 多用途枪榴弹
我国某型40 mm 多用途枪榴弹是我国于1996 年定型生产的弹种。该枪榴弹主要由战斗部、引信、带捕弹器的尾管、尾翼及表尺组成。其结构简单、操作方便、质量轻、威力大, 且具有杀伤、破甲、燃烧等多种作用, 是步兵携带的理想多用途近战武器。战斗部装有预制破片和燃烧剂, 其中间位置是空心聚能装药, 可穿透80 mm 厚钢板的装甲防护; 采用全保险型机械引信。为使作用可靠, 引信内装固定的保险机构和不可复位的旋转加速调节装置; 尾管采用厚壁设计, 可与直径22 mm 的发射具配用, 捕弹器可确保发射时的安全性;瞄准时可用标尺选择不同的射程。
2.榴弹发射器用弹药
1) 美国M684 杀伤弹
该弹配用无线电近炸引信, 口径40mm, 质量(含药筒) 335 g, 长度(含药筒) 112 mm, 初速244 m/s, 最大射程2 200 m。为空炸杀伤榴弹, 用M75和M129 榴弹发射器发射。用弹链供弹, 每条弹链装弹50 发。其结构如图5 -2 所示。

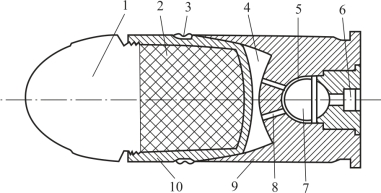

图5-2 美国M684杀伤弹的结构
1—引信; 2—炸弹; 3—弹带; 4—低压室; 5—密封盖箔;6—底火; 7—高压室; 8—传火孔; 9—药筒; 10—弹体
该弹为钢弹体, 压有紫铜弹带, 内装A5 混合炸药 (主要成分为黑索今)。弹丸前端为无线电近炸引信, 它含有线路、液体电源、电雷管、机械安全保险机构和一个独立的碰炸机构。弹丸压配在铝制药筒内, 药筒为高低压药室结构, 发射药置于高压室内, 高压药室的前部放有铜制密封盖箔, 高压室后部为带有底火的密封螺塞。
作用过程: 发射时, 榴弹发射器击针击发底火, 点燃高压室内的火药, 火药气体压力达到一定值时, 火药气体冲破小孔处密封盖箔, 进入低压室, 使弹丸向前运动, 与此同时, 弹带嵌入膛线, 使弹丸旋转, 保证弹丸稳定飞行, 出炮口获得244 m/s 的初速, 弹丸飞离炮口18 ~36 m 时, 引信解除保险, 离炮口125 m 时电路保险解除。当弹丸接近目标时, 引信发射的电磁波由目标返回, 经检测后使点火电路接通, 电雷管起爆, 弹丸离地面一定高度爆炸。爆炸高度随目标反射无线电电波的能力和接近时的角度而变化。当电路系统产生故障而未能起作用时, 引信碰击目标或地面, 则引信的触发机构起作用, 使弹丸起爆。
2) 瑞士40 mm 预制破片弹
该弹是瑞士厄利空公司研制的系列空爆弹药之一, 口径40 mm, 适用于目前装备的大多数自动榴弹发射器, 可有效对付轻型和步兵战车, 也可对付隐蔽物后面的有生力量。该弹采用类似于AHEAD 弹的可编程引信的设计思想, 当弹丸通过炮口的预订线圈时, 根据攻击目标类型以及目标的信息, 预订引信的功能模式或者起爆时间。如图5 -3 所示, 该弹为预制破片式杀伤榴弹, 主要由底座、弹体、弹带、预制破片、炸药和引信等部分组成。弹总长112 mm, 全弹质量350 g, 弹丸质量248 g, 初速242 m/s, 炸药质量30 g, 预制破片330 枚80 g,炮口安全距离40 m, 自毁时间11.3 s; 射程/飞行时间500 m/2.3 s, 1 000 m/5.3 s, 1 500 m/9.3 s。

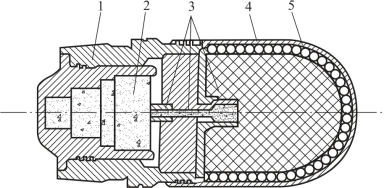

图5-3 瑞士40mm预制破片弹的结构
1—底座; 2—引信; 3—传爆序列; 4—弹体; 5—预制破片
底座外部刻有弹带槽, 用于装配弹带, 内部旋装弹底引信, 前部和弹体相连; 弹体为轻质材料, 头部为圆拱形, 内部放置高能炸药和预制破片, 破片为质量0.25 g 的钨球, 共330 枚。引信为可编程的电子时间引信, 由电源、电子时间模块、安全保险装置和传爆序列等部分构成。
3) 美国XM430 杀伤破甲双用途弹
该成型装药破甲弹最大特点是: 初速高 (244 m/s), 射程远 (最大射程2 200 m), 转速高; 药型罩采用了抗旋错位药型罩; 钢制弹体内壁刻有预制槽, 炸药爆炸时药型罩形成金属射流, 弹体形成大量半预制破片, 所以该弹同时具有破甲和杀伤两种作用。药筒采用高低压药室, 其结构如图5 -4 所示。全弹质量(含药筒) 340 g, 全弹长 (含药筒) 112 mm, 初速244 m/s, 破甲威力(着角0°时, 可穿透装甲钢板) 50 mm, 最大射程2 200 m。

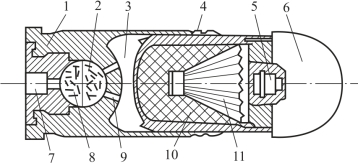

图5-4 美国XM430杀伤破甲双用途弹的结构
1—药筒; 2—高压室; 3—低压室; 4—弹带; 5—传爆管; 6—引信;7—底火; 8—发射药; 9—传火孔; 10—炸药; 11—药型罩
3.装甲车辆用小口径榴弹
1) 某型25 mm 脱壳穿甲弹
该弹为定装式整装炮弹, 由弹丸、发射装药、药筒和底火组成。弹丸外形及结构布局如图5 -5 所示。
弹丸由飞行弹芯、底托、塑料弹托等组成。
2) 某型30 mm 杀爆弹
该弹为定装式整装炮弹, 由引信、弹丸、发射装药、药筒和底火组成。弹丸外形及结构布局如图5 -6 所示。

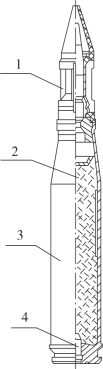

图5-5 某型25mm脱壳穿甲弹结构
1—弹丸; 2—发射装药;3—药筒; 4—底火

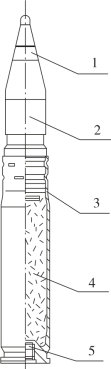

图5-6 某型30mm杀爆弹结构
1—引信; 2—弹丸; 3—药筒;4—发射装药; 5—底火
弹丸由弹体、炸药、导带等组成。弹体由冷拉圆钢经机加工而成。导带被压在导带槽中, 经机加工而成。
4.小口径高炮弹药

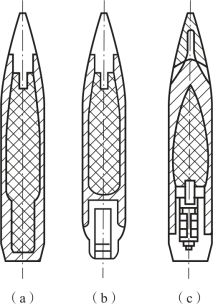

在众多的小口径高炮弹药中, 瑞士厄利空公司研制的双35 mm 高炮系列弹药应用较多, 主要用来对付空中目标、轻型装甲或无装甲的地面和海上目标。图5 -7 所示为厄利空双35 mm 榴弹系列弹头。该高炮榴弹具有如下特点:①弹壁较薄, 装药量大; ②射速高、火力猛; ③弹丸初速高, 存速大; ④引信具有一定的延时功能, 保证弹丸能够进入目标内部爆炸, 增加对目标内部的毁伤效应。
图5-7 厄利空双35mm榴弹系列弹头
