制导迫击炮弹的结构布局设计
【摘要】：发射装药采用制式发射装药, 用于完成制导迫击炮弹的发射。从图3 -17 可知, 精确制导迫击炮弹与弹道修正迫击炮弹布局基本一致, 区别主要在于精确制导迫击炮弹的导航制导控制系统更为复杂, 多了导引头等装置。图3-16典型精确制导迫击炮弹外形图3-17典型精确制导迫击炮弹结构组成框图精确制导迫击炮弹的导航制导控制系统位于战斗部之前, 集成弹载控制器、执行机构、热电池、导引头等部件。
1.弹道修正迫击炮弹结构布局
典型弹道修正迫击炮弹结构布局示意图如图3 -14 所示, 主要由引信、导航制导控制系统、战斗部、发射装药、尾翼稳定装置等组成。典型弹道修正迫击炮弹结构组成框图如图3 -15 所示。
图3-14 典型弹道修正迫击炮弹布局示意图
图3-15 典型弹道修正迫击炮弹结构组成框图
引信用于起爆战斗部, 目前的引信具备近炸、惯性、瞬发、延期等多种功能, 可实现在最佳时机起爆战斗部。
导航制导控制系统位于战斗部之前, 集成弹载控制器、执行机构、热电池等部件。其中, 弹载控制器由弹道测量装置、弹体姿态测量装置和弹载计算机等组成, 用于飞行中自主实时测量弹道参数、解算与预定目标点的弹道偏差,形成执行机构控制指令; 执行机构根据弹载控制器输出的执行机构控制指令实施弹道控制, 调整弹丸速度大小和方向; 热电池组件在发射后激活, 为导航制导控制系统各部件供电。
战斗部通常为杀爆战斗部或聚能破甲战斗部, 用于摧毁有生力量、技术兵器、地面装甲和野战工事等地面目标。
发射装药采用制式发射装药, 用于完成制导迫击炮弹的发射。制式发射装药包括数个装药号, 发射时的具体装药号根据射击距离确定。
尾翼稳定装置为弹丸飞行提供稳定力矩, 保证全弹飞行稳定。尾翼分为固定式尾翼和折叠式尾翼。固定式尾翼由尾管、尾翼座、尾翼片等组成。折叠式尾翼由尾管、尾翼座、折叠尾翼片、尾翼展开装置等组成, 尾翼片发射前折叠进尾翼座, 发射后展开。
2.精确制导迫击炮弹结构布局
典型精确制导迫击炮弹外形如图3 -16 所示, 主要由引信、导航制导控制系统、战斗部、发射装药、尾翼稳定装置等组成。典型精确制导迫击炮弹结构组成框图如图3 -17 所示。从图3 -17 可知, 精确制导迫击炮弹与弹道修正迫击炮弹布局基本一致, 区别主要在于精确制导迫击炮弹的导航制导控制系统更为复杂, 多了导引头等装置。

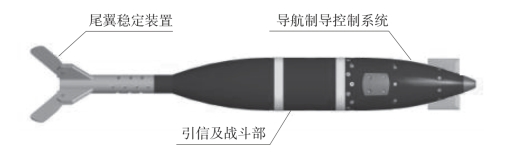

图3-16 典型精确制导迫击炮弹外形

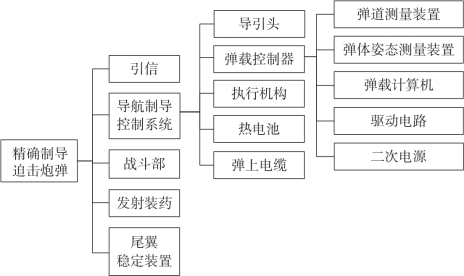

图3-17 典型精确制导迫击炮弹结构组成框图
精确制导迫击炮弹的导航制导控制系统位于战斗部之前, 集成弹载控制器、执行机构、热电池、导引头等部件。其中, 弹载控制器由弹道测量系统、弹体姿态测量系统和弹载控制器等组成, 用于飞行中自主实时测量弹道参数、解算与预定目标点的弹道偏差, 形成舵机控制指令; 执行机构根据弹载控制器输出的控制指令实施弹道控制, 调整弹丸速度大小和方向; 热电池组件在发射后激活, 为导航制导控制系统各部件供电。精确制导迫击炮弹与弹道修正迫击炮弹最明显的区别是精确制导迫击炮弹配备有导引头, 导引头可输出弹目视线角及角速度, 为打击点目标提供精确制导能力。
